上个月去长三角一家变频器厂，技术总监老周拉着我吐苦水。 他桌上摊着三块样片——德州仪器的DSP，英飞凌的IGBT驱动，还有一颗国产替代的MCU。前两颗，订货周期54周。54周！一年零一个月，黄花菜都凉了。 但国产那颗，实测数据飘得像过山车，-20°C下直接趴窝。 老周那表情，三分无奈七分恼火。 我懂。

工业芯片的「脏活累活」，消费电子根本不懂

很多人一谈芯片，脑子里就是7nm、5nm、手机SoC。 说实话，那是台积电和苹果们的游戏。咱们工业现场，90%的芯片还在用28nm以上的成熟制程。但要求呢？ 变态级别。 工业芯片要抗-40°C到125°C的极端温度，要在粉尘、油污、强电磁干扰下连续工作十年不宕机。一颗装在轧机液压伺服阀旁的传感器接口芯片，振动强度能到30Grms。消费电子？撑不过三天。 可偏偏这些“傻大黑粗”的芯片，是智能制造的血小板。少了它，产线得中风。 工业现场芯片在极端环境下工作 我见过最离谱的案例：某国产伺服驱动器，用了一颗非车规的CAN收发器。结果夏天车间一热，误码率飙升，机械臂开始抽风式抖动。查了三个月，才定位到那个三毛钱的芯片。 三毛钱，差点毁了一台八十万的设备。 这就是工业芯片的残酷逻辑——可靠性是设计出来的，也是钱烧出来的。但烧钱的方向，往往被人忽略。

光刻机被卡脖子，但EDA和IP核才是看不见的锁

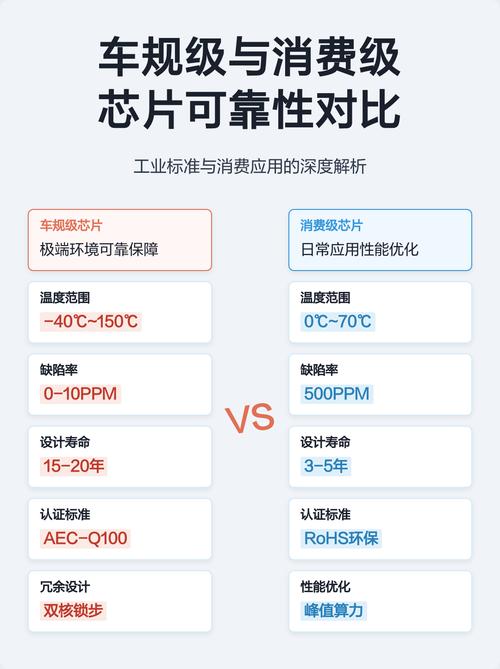

舆论天天喊光刻机，仿佛有了EUV就万事大吉。 真是这样吗？ 去年中部某晶圆厂搞40nm工业MCU流片，用的国内EDA工具。结果DRC检查漏了一处闩锁效应预防规则，流片回来，芯片上电大电流，三秒冒烟。两次改版，多花了八百万，时间拖了九个月。 这就是EDA工具的差距——不是功能没有，是经验积累的“工艺诀窍”太少。Synopsys和Cadence的工具里沉淀了全球代工厂几十年的工艺偏差数据，而国产EDA还在追。 更隐蔽的是IP核。 工业芯片里大量的ADC、电源管理、接口IP，很多直接买授权。但IP核的可靠性是需要工艺验证的。国外大厂的IP，能在TSMC、GlobalFoundries的线上提供多达十几次的硅验证报告；国内IP商，有时候连一次完整的MPW验证数据都拿不出来。你敢用？ 问：为什么工业芯片不直接拿消费级芯片降规格用？ 答：这就好比让一位白领去挖煤。消费级芯片设计时只考虑0~70°C，电路时序、漏电流、存储器保持时间都没针对宽温优化。温度一低，时钟可能起振不了；温度一高，漏电大到逻辑电平翻转。而且工业现场电磁干扰强，消费芯片缺少足够的ESD保护和抗闩锁设计，一打静电就死机。另外，消费芯片的生命周期就两三年，工业设备要用十年以上，到时候买不到替换芯片，整条线都得改版。所以，工业芯片必须从头设计，从工艺选型、IP筛选到封装测试，全流程考虑可靠性。这不是降规格，是另一个物种。 工业级芯片与消费级芯片的可靠性对比测试

良率背后的「隐形战场」：封装与测试的坑

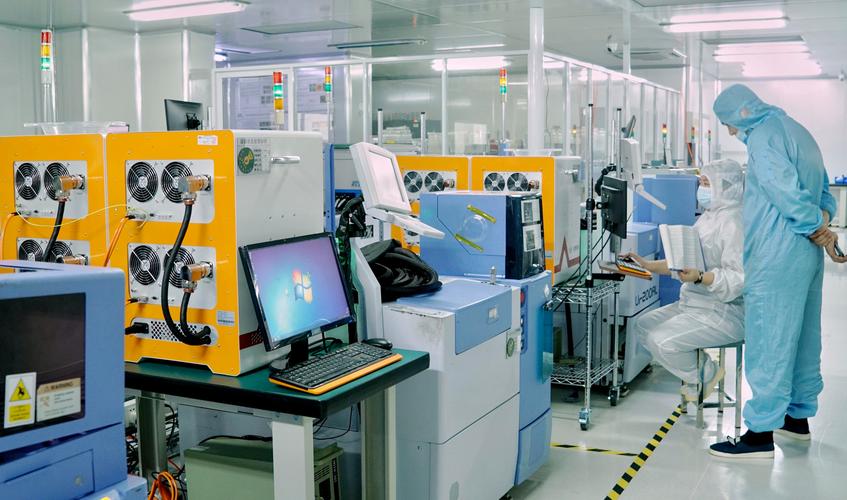

说到芯片制造，大家只盯晶圆。 但工业芯片出问题，一半以上在封装和测试。 去年帮一家做光伏逆变器的企业分析故障率，发现是MCU的QFP封装焊点疲劳开裂。原因？塑封料的热膨胀系数与铜引线框架不匹配，温度循环多了就裂了。而竞争对手用了一款日本住友的特种塑封料，贵三倍，但寿命长五倍。 这类材料know-how，藏在日德化工巨头手里。人家实验室就研究一种填料粒子怎么分散均匀，花了二十年。 测试更是重灾区。 工业芯片需要三温测试，从-40°C测到125°C，每颗都要过ATE。但很多国内设计公司为了省钱，只做常温抽检。等芯片装到东北的野外变压器监控器里，零下三十度直接不开机。一台设备的拆机更换成本，超过芯片本身百倍。 问：现在国产工业芯片最缺什么？是制造能力吗？ 答：制造能力确实缺，但更缺的是对工业应用场景的敬畏心。好多做消费芯片的团队转过来，以为降个频、加宽电压就行。结果在石化防爆场合，芯片封装必须满足本安认证，连内部储能电容的容量都受限制。在铁路信号上，要过SIL4安全完整性等级，冗余架构、失效检测电路必须硬件实现，这些不是流片能解决的。还有芯片的长期供货承诺，TI一颗LM324卖了三十多年，国产芯片能保证供货十年的都少见。工业客户切换一次芯片，光重新认证就得两年，谁敢陪你玩？所以最缺的，是芯片公司愿意沉下心，扎进钢铁、水泥、机床这些行业，把应用笔记写得比Datasheet还厚。 去年开始，一个变化在暗涌。 以前工业客户只认进口，现在被断供逼得主动找国产。但一聊，条件苛刻：必须提供FIT失效率报告，必须通过IEC 61508功能安全评估，必须保证十五年内有货。 这催生了一批新的芯片服务商——不是纯卖芯片的，而是提供“芯片+可靠性认证+系统级解决方案”的深度绑定。比如提供MCU的同时，还提供预认证的FOC电机控制算法库和UL认证文档。这种模式，正慢慢撕开市场。 工业芯片可靠性认证实验室测试场景 最后说句扎心的。 我们总以为突破7nm就能解千愁。但在工业领域，连28nm的工规MCU都还没做好——不是不能做，是没人愿意做那“笨”活：把芯片放在高温高湿炉里烤三千小时，记录每项参数漂移。 这需要时间，需要耐心，更需要一群懂钢铁、懂齿轮、懂化学反应釜的芯片工程师。 工业芯片的争气，不在实验室的参数里，在十万台设备十年无故障的沉默运行中。
