说实话，搞机械的没人能绕开热处理。你以为设计个轴、做个齿轮，画完图就完事了？错了！材料不热处理，就像没经过社会毒打的年轻人——看着还行，一上强度立马拉胯。但热处理这玩意儿吧，水太深。我干了二十年，还是时不时被它上一课。 热处理说白了就是给金属“做理疗”。加热、保温、冷却，三个动作，玩出花来。可为啥有的厂子出来的齿轮能用十年，有的用仨月就断齿？差的就是这“理疗”手法。 最让人头大的就是变形。淬火变形——多少工程师的噩梦！尤其是细长轴、薄壁件，进炉子前笔直，出来扭成麻花。你跟我讲理论？理论是死的，炉子里的温度场、冷却速度不均匀，你控制一个我看看？有时候凭经验，在入油时比比划划，预变形反向搞一下，嘿，还真就直了！这时候才觉得，手艺这玩意儿，书本给不了。

“淬火变形？那是你没玩明白”

也别全怪热处理。设计的时候，截面突变、尖角、不均匀壁厚，本身就是变形诱因。但设计那帮人——我不是针对谁——他们有时候真不管制造死活。一个台阶轴，非要R角搞成尖的，应力集中，一淬火就裂。你跟他说，他还来句“分析过了，强度够”。唉，够你个头！ 所以，热处理和设计必须扯皮。不扯皮出不了好产品。现在我学聪明了，但凡新零件图过来，先看结构，该加的圆角、该开的工艺孔，直接打电话怼过去。别等出了废品再甩锅。 问：为什么淬火油要搅拌？不搅行不行？ 答：不行！而且搅拌速度贼讲究。慢了吧，蒸汽膜阶段太长，冷却不均匀，软点、变形都来；快了吧，容易裂。有些关键件，我们甚至用高压气体淬火，比如10bar氮气，冷却曲线漂亮得很，变形小得让你想哭——是高兴的哭。但真空高压气淬炉贵啊，一台好点的顶一套房。所以小厂玩不起，只能靠老师傅的经验来弥补设备不足。 真空高压气淬炉内部结构

渗碳氮化：成本与性能的博弈

渗碳氮化：成本与性能的博弈 表面硬化这块，渗碳是祖宗。但祖宗也有祖宗的毛病：温度高、时间长、能耗大。而且渗碳层深度不好控，深了浪费，浅了不耐磨。后来有了碳氮共渗，温度低点，变形小点，但渗层薄，适合小零件。再后来，氮化、离子氮化、QPQ……花样翻新。 我厂里去年上了条离子氮化线。说实话，开始心里打鼓：这玩意儿行不行？结果处理一批模具，寿命翻了一倍！就是前期清洗要求变态，哪怕一点点油污，放电的时候都给你颜色看。操作的小伙子被骂哭过——现在练出来了，洗得比自家碗都干净。 问：氮化处理出来的零件表面发亮，是不是质量好？ 答：千万别被外表骗了！那层白亮层（化合物层）如果太厚，反而脆，一用就剥落。我们吃过亏：供应商送的氮化件，银白雪亮，漂亮！装机跑了两天，掉渣，卡死。金相一看，白亮层20微米，标准要求10微米以内。所以啊，热处理件很多时候是“中看不中用”，全凭良心。 现在老外搞出什么智能化热处理。炉子装一堆传感器，实时控碳势、控温度，大数据模型预测变形，自动调整工艺。我参观过一家德国厂，那真空炉，全程没人碰，零件进去，出来就是成品，变形量稳定在0.02mm以内。看得我直流口水。但回来一询价，好几百万欧。老板说，再议再议。所以国内大多数还是在半自动混着，靠人海战术。 智能化热处理生产线控制界面

环保压力下，淬火油还能撑多久？

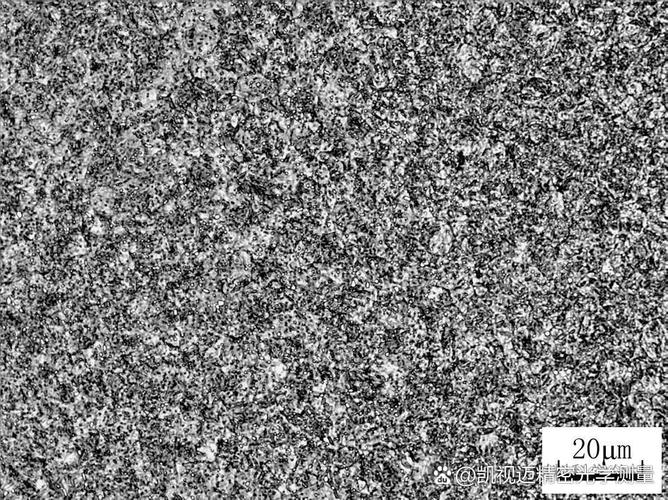

环保压力下，淬火油还能撑多久？ 现在环保查得严，淬火油烟雾排放是个大问题。我们被罚过两次，怕了。后来换了水基淬火液，PAG类的。开始不适应，冷速比油快，容易裂。调整浓度、温度、搅拌速度，折腾了小半年，总算稳住了。但说真的，水基淬火液维护起来比油麻烦多了，细菌滋生、浓度变化，天天得测。怀念以前往油里一扔就完事的日子……但时代不同了，环保红线不能碰。 还有个趋势：激光淬火、感应淬火越来越多。这些属于表面热处理，能量集中，变形极小。比如风电大齿圈，以前渗碳淬火，变形大，磨削量吓人。现在感应淬火，只把齿面搞硬，芯部还保持韧性，省材料省工时。技术是在进步，但核心还是得理解材料相变：奥氏体、马氏体、贝氏体……不把这些搞透，玩不转。 最后说说质量检测。硬度计是标配，但光打硬度容易翻车。有次一批轴，硬度全合格，HRC58，用了一断！金相一看，表面脱碳层没去干净，硬度计尖头打下去，打穿了脱碳层，实际基体硬度低。所以，必须抽检做金相，看组织。还有无损检测，超声、涡流，能查内裂。但这都需要人，有经验的检验员，现在太难招了。年轻人谁愿意对着显微镜看半天？断层了。 热处理这行，看着粗犷，其实精细得跟绣花一样。材料、设备、介质、操作、检验，环环相扣。我经常跟徒弟说：你糊弄它，它一定糊弄你，而且是在最关键的时候。比如夜里十二点，设备报警，或者客户现场断裂。那种酸爽，经历过才懂。 金相显微镜下的马氏体组织 所以，别小看热处理。它不光是烧红了扔水里那么简单。它是制造业的“内功”，看不见摸不着，但一出手就知有没有。想做好产品？先跟热处理较较劲吧。较劲的过程，能让你对材料有更深的敬畏。
