做模具这行，有时候真能把人逼疯。材料选错，全盘皆输——我亲眼见过一套注塑模具因为用了劣质P20钢，生产不到5万模次，型腔表面就出现了龟裂。客户那边拍桌子的声音，隔着三层楼都听得见。但说实话，选材这件事，本来就不该靠碰运气。

你可能会问：不就是个模具吗？钢材手册那么厚，照着性能参数挑一个不就完了？呵呵，要是真这么简单，就不会有那么多钳工师傅在车间骂娘了。模具材料，尤其是模具钢，它的实际表现跟标称数据之间，隔着一整个热处理车间。

冷冲模与热作模：两个世界，两种逻辑

先泼盆冷水：没有所谓“万能模具钢”。💡 冲压模具跟压铸模具，工作环境天差地别。冷冲模，尤其是冲裁、拉深，主要得扛住磨损和冲击，所以高碳高铬钢（比如Cr12MoV）用了好多年，硬度能上到HRC60以上，但韧性就...唉。我见过有厂子拿Cr12MoV做细长凸模，结果一个班断了三根，工人差点把模具拆了。后来换成粉末冶金高速钢（比如ASP-23），寿命翻了倍。所以说，光看硬度选材，跟闭着眼过马路没区别。

冷冲压模具Cr12MoV钢崩刃失效案例

热作模又是一码事。压铸模、热锻模，整天在高温下受液态金属冲刷，热疲劳才是头号杀手。用的钢得耐热、导热好、热膨胀系数小。H13钢是标配？没错，但H13也有三六九等。电渣重熔的优质H13，跟普通电炉料，寿命差了两三倍。别贪便宜，每个省钱的操作，最后都会变成额外的停车检修时间。❗

说实话，现在还有一种趋势，就是用模具铜合金做某些注塑模具预冷镶件，散热速度比钢快好几倍。不过成本也高，不是高端产品真扛不住。

热处理：模具的“二次投胎”

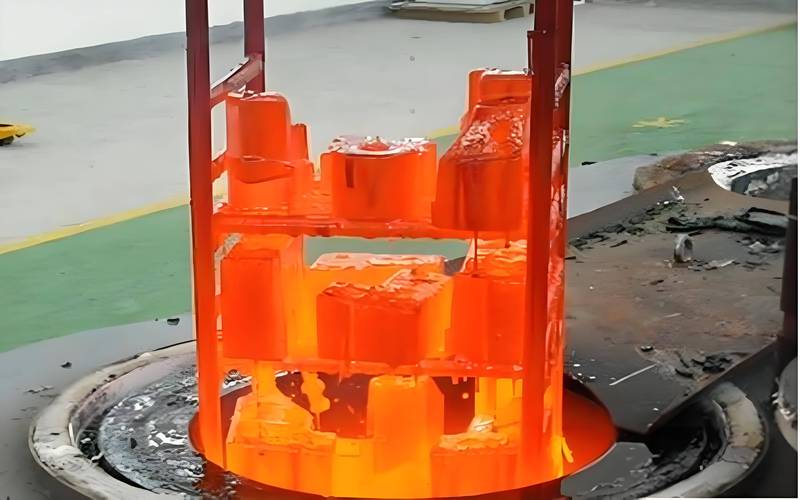

选好了钢，只是拿到了胚子。热处理才是模具获得灵魂的过程——这话听着玄乎，但真就这么回事。同样的Cr12MoV，淬火温度差10度，回火时间少一小时，残余奥氏体量不一样，最终模具可能就在使用中意外开裂。

💀 真空热处理现在基本是高端模具的必选项了。表面干净，变形小，而且配合深冷处理，能把残余奥氏体转变充分，尺寸稳定性提升一个档次。我认识一个做精密连接器模具的老板，他的镶件必须经过-120℃深冷，否则交货三个月后客户就投诉尺寸漂了。你说心烦不心烦？

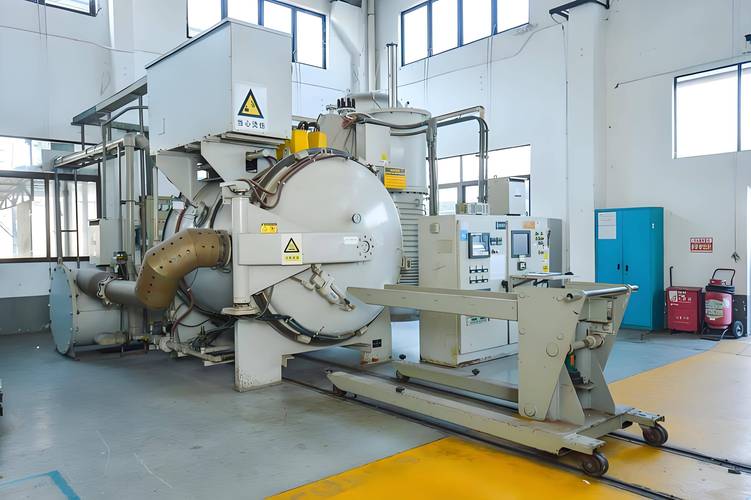

模具真空热处理淬火炉内部场景

问：热处理之后，硬度检测合格就没问题了吗？

答：远远不够。硬度只是门槛，还得看金相组织。比如H13，淬火后希望得到细针状马氏体加少量均匀分布的碳化物。如果出了网状碳化物或者晶粒粗大，那模具的韧性就直接拉胯。有些小热处理厂，只管硬度，不看组织，坑了多少模具厂。所以我们的经验是，每批来料必须附带金相检测报告，或者自己切样复检。这是底线，一步都不能退让。

表面工程：给模具穿上铠甲

表面工程：给模具穿上铠甲

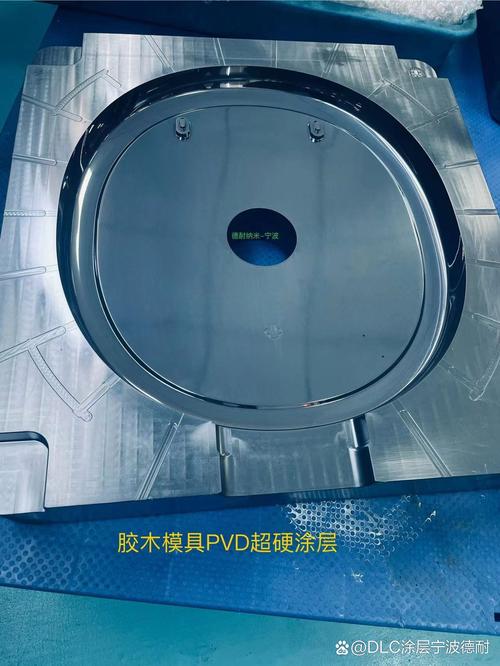

磨损、腐蚀、粘着——这些失效大多从表面开始。于是我们就有了各种涂层技术。PVD涂层（物理气相沉积）现在相当普及了，TiN氮化钛金黄涂层，耐磨又耐腐蚀，很多冲压模和注塑模都在用。但要注意，涂层跟基体结合力是关键。如果模具钢本身除气、清洗没做好，涂层直接剥落成片状，场景那叫一个惨。

最近比较火的是DLC类金刚石涂层，用在铝合金压铸模具上，能大幅减少粘模。还有热扩散法TD处理，在表面形成碳化钒层，硬度能飙到HV3000以上，对付高强度钢板的冲压，简直利器。但成本和技术门槛也不低。🙃 所以选什么表面处理，得看你的具体模具服役条件，千万别跟风。

问：我们厂有一套注塑模具生产PA66+30%玻纤的材料，型芯磨损特别快，有什么钢材推荐？

答：这个工况太典型了，玻纤增强尼龙简直是模具钢的克星。普通P20或者718肯定扛不住，几个月就出飞边。建议用粉末冶金高耐磨工具钢，比如M390或者K390，硬度可以做到HRC60-62，而且还是高铬含钒，耐磨损能力跟着好几个台阶。如果成本有限，退一步用ASSLAB ASP-2052这类也行，但务必配合PVD涂层，比如CrN或者AlTiN。另外，型芯的冷却设计也得跟上，局部过热会让磨损急剧恶化。我们是吃过亏的，所以特别提醒这一点。

3D打印：不是来砸场子的，是来救场的

3D打印：不是来砸场子的，是来救场的

说到模具行业的最新实践，增材制造绝对绕不开。💥 3D打印随形冷却水路，已经不算新鲜事物了，但真正用好它，并不简单。传统的冷却水路是钻孔加工，只能走直线，热斑严重的时候，注塑周期被拉长，产品变形也大。现在用SLM（选择性激光熔化）技术在模具钢粉末上直接打出弯弯绕的紧贴型腔的水路，冷却效率能提升30%以上。不过，打印出来的模具件，后续还是要经过热处理和精密加工，表面粗糙度也还需要再改善，不是万能的。但想想看，对于结构复杂、周期要求高的塑胶件，这简直就是救命稻草。而且现在打印材料也在丰富，像18Ni300马氏体时效钢，打印性能不错，强度韧性俱佳，做注塑模镶件很合适。

但有一个坑要提醒：3D打印的模具零件，各向异性很明显。沿打印方向与垂直于打印方向的性能差异，必须考虑在设计阶段。有些项目我们一开始没注意，结果试模时从层间裂开，鲜血换来的教训。😫

还有一个趋势是模具信息化。每套模具上装传感器，实时监控温度、压力、合模力，数据上传云端。寿命预测、主动维护这种事儿，以前只敢想想，现在中小型工厂也开始落地了。当然，这需要投入，但长远看，比突发性停机造成的损失要划算得多。

说到底，模具这个行当，经验固然重要，但科学选材、精密热处理、先进表面工程加上智能化手段，才是让模具从“能用”变成“赚钱利器”的关键路径。别让一块破钢，成了你车间里最贵的那笔学费。
