去年，某个海上风电场的齿轮箱主轴断裂，调查下来，锻件内部有夹杂——这可不是开玩笑的，整个风机差点就倒了。锻件，听着土，但事关安全。说实话，我见过太多人把锻件当成“打个铁而已”，结果出了事才知道厉害。今天我们就来聊聊这个重工业的硬骨头。

大型自由锻水压机锻造转子场景

锻件与铸件：一场微观组织的战争

经常有人问：为啥同样的零件，锻件比铸件贵好几倍？这里面的门道，真不是一句话能说清。铸件是金属液浇进去凝固，晶粒粗大，内部往往有缩松；锻件呢，是固态下用锤子或压力机“砸”出来的。这一砸，金属纤维被打碎、重新排列，沿着外形连续分布——就像揉面团，面筋出来了，强度自然上去。❗但是！大型铸锻件领域，有些件还得是铸造，因为太复杂，锻不出来。不过对于承受高应力、要求安全性的部件，比如航空发动机盘、核电主泵轴，必须上锻件。

问：我们工厂需要采购一批锻件轴，怎么判断供应商靠谱不？

答：这事儿我踩过坑。第一，别看价格，先看他有没有自己的热处理炉。很多小作坊锻造完就扔地上冷，那内部应力能毁了你整个件。第二，要探伤报告，超声检测必须做。第三……说实话，最好去现场看他们的锤击力度，别光听吹牛。💡

锻造工艺分自由锻和模锻。自由锻就是上锤砧，锻工控制着金属流动，适合单件小批量、大家伙；模锻呢，用模具把金属挤成形，精度高，适合汽车零部件这种大批量生产。但大型锻件，比如核电压力容器、大型曲轴，几乎都是自由锻。因为模具根本造不起，也搬不动。

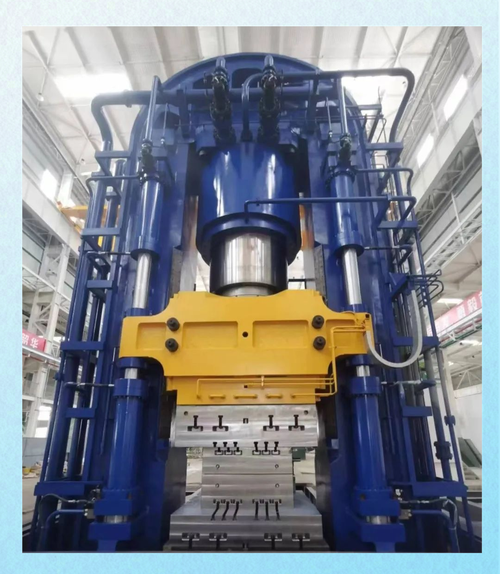

大型模锻压机生产航空锻件

锻造温度：那几百度温差决定一切

搞锻造的都知道，温度是灵魂。钢锭加热到1200多度，像太阳下的黄油，这时塑性最好。但窗口期很短——低于终锻温度，继续敲？裂纹就来了。一帮老师傅盯着红外测温仪，汗流浃背。我见过一次，一个工件因为加热不匀，芯部温度低了50度，锻到一半“咔嚓”一声脆响……废了。几十吨的钢锭啊！那种懊恼，外人很难体会。

问：锻件为什么有时会出现白点缺陷？怎么避免？

答：白点，其实就是氢致裂纹。钢水中的氢没排干净，锻后冷却太快，氢原子聚集成分子，产生巨大压力，把钢“撑裂”了。所以冶炼必须真空处理，锻后要缓慢冷却，或者做专门的扩氢退火。我们的教训是：别省那几十个小时的退火时间，出了白点，整个锻件报废，哭都来不及。

现在很多先进锻造线上了数值模拟软件，比如Deform、Simufact。输入坯料温度、模具温度、润滑条件，软件能预测金属流动、缺陷风险。但这东西不能全信——模拟毕竟是模拟，现场变量太多。有次模拟说没问题，结果实际锻造折叠了，后来发现是润滑剂喷少了。所以，老师傅的手感+AI分析，才是正道。✅

智能锻造：老师傅的手感，变成AI的算法？

智能锻造：老师傅的手感，变成AI的算法？

别看锻造车间又热又吵，其实数字化渗透得很快。激光测量坯料尺寸、实时吨位监控、红外热像仪……数据传到MES系统，每一锤的力量、温度曲线都记录下来。这在大锻件领域尤其重要，因为每一件都是定制，不可重复。💡可别小看这些数据，追溯起来能救命。比如，某件锻件后来发现早期疲劳裂纹，一查锻造记录，发现当初终锻温度偏低——这就是铁证，避免批量报废。

问：我们一个小厂，想上自动化锻造，但预算有限，咋办？

答：这个现实。先抓关键点：加热炉的温度均匀性——花点钱改造烧嘴和PID控制，比直接买机械手更值。其次是锤头的导向精度，间隙大了，锻件同轴度完蛋。剩下嘛，操作机可以先用人力的，逐步来。别一上来就全自动，那是烧钱。❗

话说回来，锻件这行当，又土又专，没有花哨，全凭硬功夫。你看着一个几十吨重的通红钢坯在万吨压机下像巧克力般变形，那种感觉……啧，也只有干过的人才懂。
