半导体这东西，怎么说呢——现在谁手里没攥着几片芯片？手机、汽车、家电、甚至你家电饭煲里都藏着一颗MCU。可这玩意儿真不是地里长出来的。一粒沙子，要变成比黄金还贵的晶圆，中间隔着十万八千里。去年在合肥参加一个半导体装备展，听几位老工程师聊天，那语气里的无奈和执拗，让我印象深刻。他们吐槽光刻机、吐槽EDA、吐槽那些看不见的专利壁垒，但眼里又闪着光——都知道难，可不也得干吗？

这几年“芯片”成了全民话题，随便一个大爷都能跟你掰扯几句7纳米、光刻胶。但热闹归热闹，真正钻进产业链里看，处处是坑。有些坑是技术上的，有些是商业上的，还有些纯粹是人为设的槛。咱们今天不喊口号，就聊聊那些实实在在卡脖子的地方，顺便聊聊我这些年在行业里听见的、看见的碎碎念。

光刻机：不是你想买，想买就能买

光刻机：不是你想买，想买就能买

说实话，我第一次近距离看到ASML的EUV光刻机数据手册时，后背发凉——不是被技术吓的，是被价格。一台EUV，1.5亿欧元起，还得排队，还得有美国政府点头。这哪是设备？简直是印钞机。可没有它，7纳米以下制程想都别想。EUV的原理说起来简单：用波长13.5纳米的极紫外光，经过十几层反射镜，把电路图案投影到晶圆上。但实现起来呢？光源产生需要轰击锡滴，产生等离子体，然后收集那一点点宝贵的EUV光——功率做到250瓦就费了老劲。镜面粗糙度要求原子级别，多层镀膜的误差不能超过一个原子层。还有真空环境、污染控制、振动消除……ASML自己都说，他们用了二十年才把EUV推到量产。

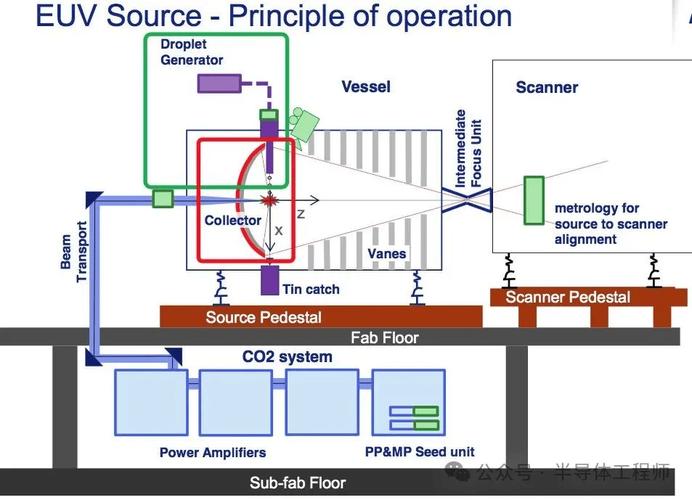

ASML极紫外光刻机EUV内部光学系统结构图

而另一个更扎心的事实是，EUV的很多核心技术早被专利墙封死。蔡司的镜头、西盟的电源、还有那些奇奇怪怪的稳定平台，咱们不是没有仿制能力，而是绕不开人家的知识产权。所以我听到有些外行说“砸钱就能造光刻机”，只能苦笑。造一台？你连维修手册都拿不到。

问：国内DUV光刻机不是有了吗？为什么非要死磕EUV？
答：好问题。浸润式DUV确实能通过多重曝光做到7纳米，比如台积电的第一代7纳米用的就是DUV。但成本呢？良率呢？DUV做7纳米需要多次曝光，光刻步骤翻倍，时间翻倍，缺陷风险也翻倍，划不来。而且再往下，5纳米、3纳米，DUV真的力不从心。EUV是通往更先进制程的必备门票。咱们的DUV，说实话，技术底子不错，但产能和稳定性还得追赶。一台机器几千个部件，高端镜头、激光器、运动台都还依赖进口。所以还是要搞EUV，说到底，是为了产业链安全，也是为下一代技术蓄力。

从设计到流片：钱扔进去，听不见响

光刻机往下游走，芯片设计环节一样让人头大。EDA工具，就那么三家垄断——Synopsys、Cadence、Mentor Graphics。他们不光卖软件，还捆绑IP核、工艺库，形成了闭环生态。国内EDA厂商这几年冒出来不少，小工具做得挺溜，但全流程、先进制程支持还是弱。一个芯片设计公司要流片，得跟Fab厂对齐PDK，PDK里藏着大量工艺参数，这些参数又是Fab厂跟EDA巨头长期磨合出来的。你拿国产EDA去对接，人家Fab厂直接给你一句“不支持”，就堵死了。

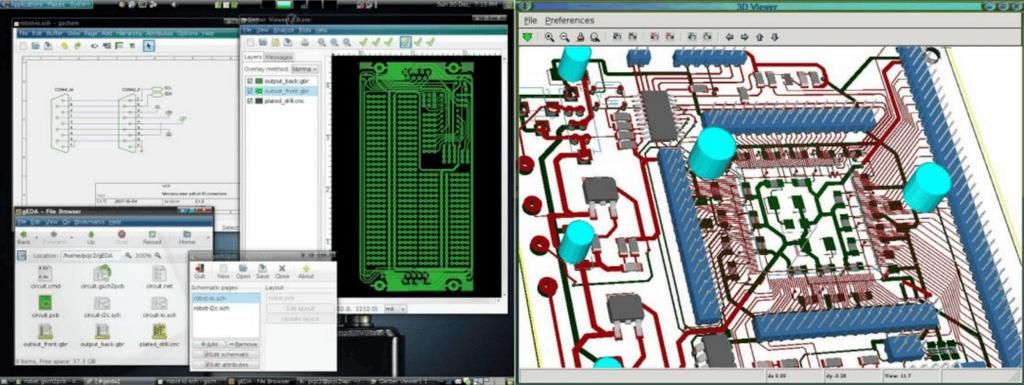

集成电路芯片设计EDA工具仿真界面

再说流片成本，简直就是无底洞。28纳米一次流片大概几百万美金，7纳米直接跳到数千万美金。万一回来是个石头（废片），这几千万就打水漂了。所以现在为什么说“有钱玩不起芯片”？偏偏设计复杂度还在指数级上升。以前一个SoC几百万门，现在上百亿门。架构设计、验证、物理实现，团队没几百个资深工程师根本不敢碰。我认识一个做AI加速芯片的团队，算法极其牛，结果后端布局布线卡了半年，最后不得不裁项目，因为钱烧完了。难受。

问：能不能用成熟工艺做专用芯片，不追先进制程不行吗？
答：确实可以，而且很多人这么做。模拟芯片、功率半导体、传感器这些，不需要7纳米，65纳米甚至0.18微米就能活得很好。但数字芯片，尤其是手机处理器、AI训练芯片，性能需求摆在那里，制程落后一代，功耗和算力差一截。比如自动驾驶域控，算力不够，你的算法再花哨也跑不稳。所以先进制程是必选项，但不是所有企业都要进。量大面广的物联网芯片、MCU，28纳米都算先进了。差异化发展是条路。

晶圆厂与封测：没有硝烟的战争

制造环节，台积电依旧是神一样的存在，但三星、英特尔在后面咬得很紧。台积电3纳米已经量产，良率爬坡比预期的快，不过客户因为价格问题开始观望。大陆方面，中芯国际的14纳米已然成熟，N+1、N+2工艺也在小批量量产，但受限于设备，扩产节奏很压抑。最烦人的是，偶尔会有消息说某批设备被扣在海关——这种不确定性让下游客户提心吊胆，供应链安全？难。

封装测试其实大有文章。现在都提先进封装，什么Chiplet、3D堆叠、扇出型封装。这玩意儿能绕过单一芯片的物理极限，把不同工艺的芯粒拼装起来。你看AMD的CPU，就是台积电7纳米计算芯粒加上GF的12纳米I/O芯粒，用Infinity Fabric连起来。英特尔强推Foveros，三星搞X-Cube… 封装正从“代工附庸”变成战略高地。国内的长电科技、通富微电挺争气，已经打进国际大厂供应体系。但封装设备、高端基板依然被日本、韩国把持。

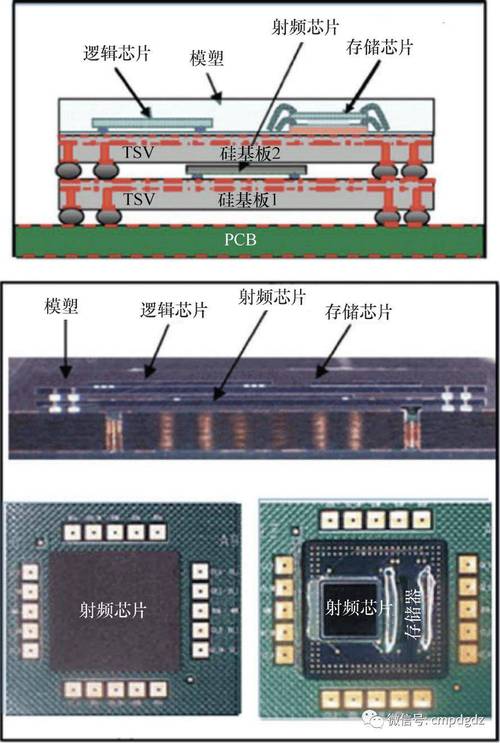

先进封装Chiplet芯粒互联结构示意图

问：Chiplet技术会不会让咱们绕过光刻机限制？
答：理想很丰满。理论上，可以把一个大芯片拆成小芯粒，分别用不同的工艺制造，然后通过高级封装互联。这样，性能敏感的部分可以用好工艺，其他部分用成熟工艺，成本下来了，性能还不弱。但现实是，Chiplet需要统一互联标准（比如UCIe），需要极高的封装精度，还需要散热、信号完整性等配套。最关键的是，那些高性能芯粒，比如CPU核、GPU核，还是得用先进制程。所以Chiplet是增强手段，不是替代方案。不过确实可以降低对单一尖端工艺的依赖，给咱们点喘息机会。

最后说个我最近看到的挺欣慰的现象：国内半导体材料在悄悄国产化。光刻胶、电子特气、靶材、CMP抛光液，都有厂商在一点点突破。虽然高端ArF光刻胶还是靠进口，但至少不慌了。最难的是大硅片，沪硅产业、立昂微已经在供12英寸正片了，但良率和稳定性还要爬。每次跟材料厂商的人聊天，他们都说“如履薄冰”——下游客户验证周期长，一不出问题就是两年。可一旦拿下，那就是铁饭碗。这种“笨功夫”，才是真正的护城河。

半导体这行当，没有捷径。砸钱能砸出水花，但砸不出江河湖海。得有人才、有时间、有耐心。那天从展馆出来，看见一群年轻工程师蹲在路边吃盒饭，讨论着蚀刻的均匀性问题，手机里放着B站的技术解读视频。我突然觉得，咱们的半导体，大概就在这些人身上慢慢真了起来。
