南京PCBA代工：10层板优选叠层⽅案

2023-08-23 16:42:39云恒制造杂谈251

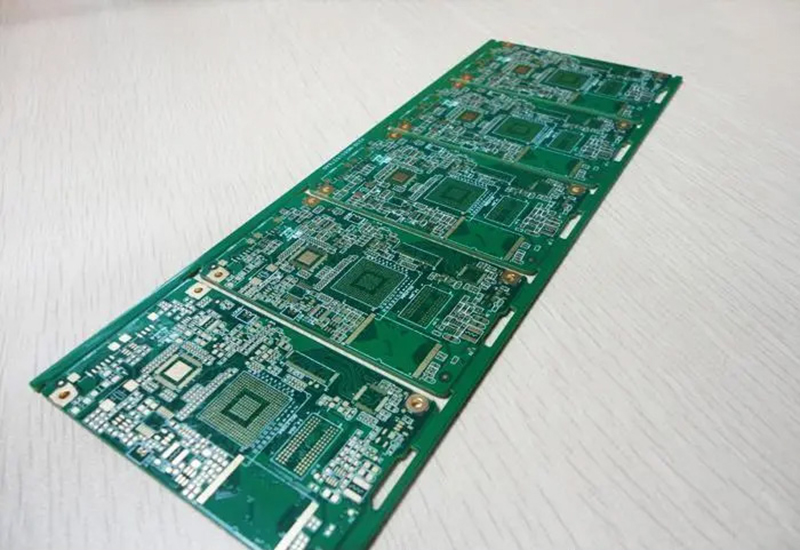

　　十层板是一种常见的电路板，用于各种电子产品中。在设计十层板时，叠层方案的选择非常重要，可以影响到电路板的性能和可靠性。云恒小编将介绍关于十层板优选叠层方案的一些考虑因素和方法。

　　首先，一个好的叠层方案应该考虑到电路板的电磁兼容性。电磁兼容性是指电路板在工作时，不会发生电磁干扰或受到外界电磁干扰的影响。为了实现良好的电磁兼容性，可以将地层和电源层分别放置在板的内层。这样可以有效地屏蔽电磁辐射，并提高电路板的抗干扰能力。推荐阅读：https://www.yhsc.com/news/jszs/1199.html

　　其次，叠层方案还应考虑到信号层之间的串扰问题。串扰是指信号层之间发生的电磁干扰，导致信号的质量下降。为了减少串扰，可以采用相邻层的信号层之间放置地层或电源层，以提供屏蔽和隔离效果。此外，还可以使用地层和电源层之间的分离层，进一步隔离信号层，减少串扰。

　　叠层方案的选择还应考虑到电路板的散热性能。在一些高功率应用中，电路板会产生大量的热量，如果不能及时散热，会影响电路板的可靠性和寿命。为了提高散热性能，可以将散热层放置在板的内层，并在散热层和信号层之间设置导热介质。这样可以有效地将热量传递到散热层，并通过散热层散发出去。

　　此外，叠层方案还应考虑到电路板的制造成本和可靠性。在制造电路板时，叠层方案会影响到制造工艺的复杂程度和效率。为了降低制造成本，可以选择简单的叠层方案，尽量减少层数和层间连接的数量。同时，在选择叠层方案时，还要考虑到电路板的可靠性。即使某个叠层方案制造成本较高，但如果能提高电路板的可靠性和寿命，也是值得考虑的。

　　在实际应用中，选择合适的叠层方案需要综合考虑上述因素。一种常用的方法是通过仿真和实验来评估不同叠层方案的性能。可以使用电磁仿真软件来模拟不同叠层方案的电磁兼容性和串扰情况。同时，还可以制作不同叠层方案的实验样板，并进行实际测试。通过比较不同方案的仿真和实验结果，选出最优的叠层方案。
