你逛新能源车展的时候，肯定听过碳化硅IGBT，听过800V高压平台。但你八成不知道，支撑这些黑科技运行的核心零件，是一片不到两毫米厚的陶瓷。

为什么工业陶瓷突然成了香饽饽？

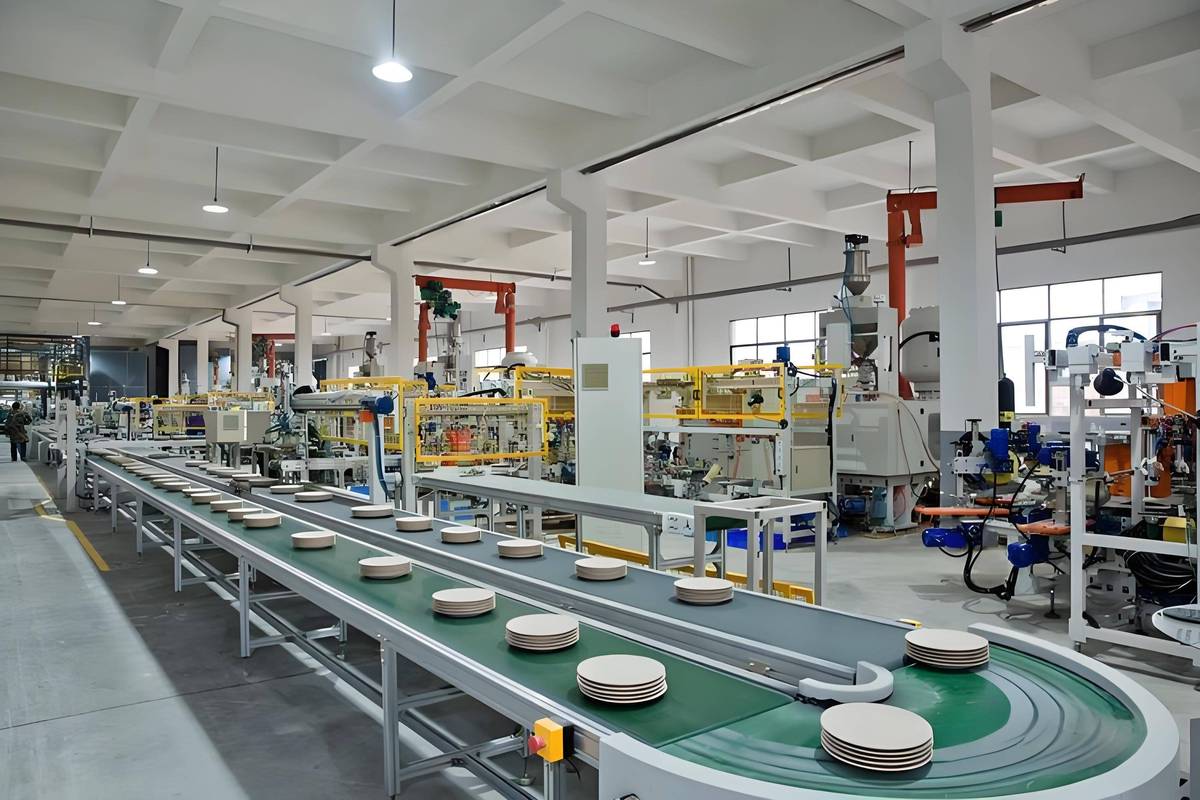

放在十年前，提起陶瓷，大部分人第一反应是碗碟花瓶，最多想到卫生间的瓷砖。谁能想到，今天高端制造的很多风口，都绕不开工业陶瓷。 新能源汽车IGBT模块用碳化硅陶瓷基板 新能源汽车要提续航降能耗，第三代半导体IGBT必须用陶瓷基板做散热绝缘；光伏拉单晶硅要提良率降成本，热场系统核心构件是氮化硼陶瓷；航空发动机要耐更高温度提推重比，热端防护必须用陶瓷基复合材料；甚至你家里的水龙头，用十年不漏水，靠的就是氧化锆陶瓷阀芯。 问：工业陶瓷和我们日用陶瓷到底差在哪？ 答：差了一整个工业革命。日用陶瓷拿黏土石英烧出来，追求好看不漏水就行，最多加点强度防摔。工业陶瓷用的是高纯人工合成粉体，氧化铝、氧化锆、碳化硅、氮化硼，粒径能控制到纳米级，烧结工艺要么真空热压要么气氛烧结，性能完全对着极端工况去：能扛1600度以上高温，硬度是普通钢材的十倍以上，绝缘性比普通塑料高好几个量级，重量只有同体积钢铁的一半，还不导磁，耐腐蚀。说白了，日用陶瓷是生活用品，工业陶瓷是给高端装备续命的功能核心材料。

现在最具增长潜力的几个工业陶瓷赛道

说实话，我跑工业调研这么久，这两年见得最多的扩产项目，一半是锂电，另一半就是高端工业陶瓷。挑几个最核心的说： ✅ 碳化硅陶瓷基板：这两年涨得最疯的赛道，新能源汽车IGBT、光伏逆变器、风电变流器都要靠它散热。原来铝基板、铜基板导热虽好，但绝缘不够，热膨胀系数跟硅片不匹配，高温用久了直接开焊。碳化硅陶瓷完美解决这个问题，第三代半导体普及之后，需求量每年翻一倍都不止。 ✅ 高纯度氮化硼陶瓷：光伏产业链的幕后功臣，现在单晶硅生长的热场构件，已经大面积把石墨换成氮化硼陶瓷了。氮化硼纯度高，不会污染硅料，耐高温，使用寿命比石墨长三倍，拉出来的硅片良率能提2-3个百分点，这对光伏行业来说就是纯纯的利润。 ✅ 氧化锆结构陶瓷：这个是应用最广的成熟赛道，从牙科牙冠到机械加工陶瓷刀具，从水表阀芯到航天传感器构件，到处都有它。氧化锆韧性好，生物相容性好，耐磨，现在国内产能已经完全起来了，性价比比海外高太多。 工厂车间加工氮化硼光伏热场陶瓷构件 问：现在国内高端工业陶瓷能摆脱进口依赖了吗？ 答：中低端产品早就自给自足了，甚至不少品类还打价格战出口。但高端领域，比如8英寸以上的大尺寸碳化硅陶瓷基板、航空发动机用的热结构陶瓷、高纯度等静压氮化硼，之前基本被日本、美国的几家企业垄断，价格贵交货还慢。这五年国内资本投了近千亿建产能，现在已经有三五家头部企业做出来了，性能跟进口产品差不到5%，价格便宜三分之一，去年我去山东调研一家做陶瓷闸片的企业，他们给高铁供的制动闸片，完全替代进口，刹车片寿命比进口还长10%，真的挺长脸的。

外行人不知道的工业陶瓷制造坑

外行人不知道的工业陶瓷制造坑 很多人觉得，不就是烧陶瓷吗？跟老家窑厂烧砖差不多。这误会大了去了。 我之前跟着一个投资人去江苏看项目，亲眼见一炉整好的碳化硅基板，因为窑炉尾部温度波动了3度，变形量超了0.02毫米，整炉200多片全部报废，直接损失小一百万，老板站在窑门口抽了三盒烟，一句话没说。 工业陶瓷就是这么邪门。原料纯度差0.1%，成品导热率差20%。成型的时候等静压压力差5兆帕，烧结出来公差直接不合格。烧结温度差10度，晶粒长大一圈，强度直接掉一半。更坑的是后加工，陶瓷硬度仅次于金刚石，你加工一个复杂构件，金刚石砂轮磨几天，加工费比原料贵三倍都是常态。 💡 给想试用工业陶瓷的工程师提个醒： 陶瓷不是万能的，它最大的缺点就是脆，抗冲击性能差，设计的时候千万不能让陶瓷直接硬碰硬怼金属，一定要留缓冲结构，比如加橡胶垫圈或者做过渡配合，不然一装机就碎，你哭都来不及❗ 不过话说回来，现在也有新的工艺解决这些问题，比如氧化锆增韧氧化铝陶瓷，韧性比纯氧化铝高好几倍，还有3D打印复杂结构陶瓷，原来成型不了的形状现在也能做，航天领域已经在用了，就是成本还高，暂时没法大规模民用。 现在高端制造往高参数走，极端工况越来越多，原来用金属凑活的地方，现在都得换陶瓷。这个几千年前就被人类用上的材料，在今天换了个身份，成了高端制造的隐形底盘。只是它藏在装备内部，很少有人注意到而已。
