上周跟东莞一家做汽车内饰的厂长喝茶，他拍着桌子骂，今年换了三家注塑供应商，一批货飞边超差，一批货应力开裂，光售后赔了快二十万。 很多人觉得注塑件不就是塑料压模？技术烂大街，谁都能做。真做过才知道，水深得能淹死人。

为什么看起来一样的注塑件，成本能差出三倍？

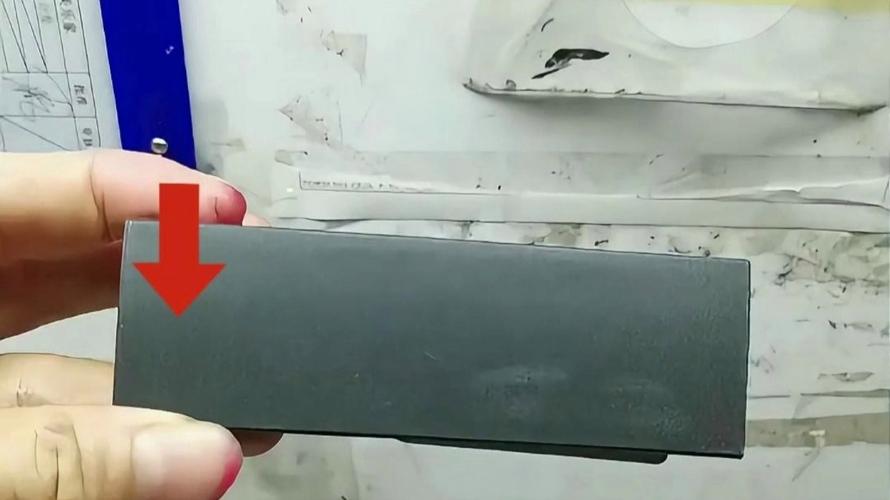

大部分采购选供应商，第一看报价，谁便宜选谁。说实话，这就是踩坑的开始。 同样一款注塑件，原材料占了成本的七成以上，这里的文章太多了。 不同精度新料回料注塑件截面对比图 就说常见的PA6加30%玻纤，正规新料现在市价一万三一吨，掺一半回料的话，进价只要八千，一吨差五千，一万件就是好几万的差价。小供应商报价能比大厂低两成，就是靠这里抠出来的。 可掺了回料的注塑件，强度差30%，老化速度快一倍，你拿到手外观看不出，用半年就出问题，售后成本是拿货差价的好几倍。 问：采购验货的时候怎么快速区分新料和掺回料的注塑件？ 答：三个不用仪器的小办法，新手也能会：✅ 烧：纯新料燃烧烟少，没有刺鼻的塑料恶臭，烧完灰少松散；掺大量回料的烟大味臭，烧完结硬疙瘩。✅ 看切面：新料切面均匀光泽一致，回料掺多了会有细小杂色颗粒。✅ 称重量：同一款注塑件的密度是固定的，掺了杂料密度肯定不对，拿个精准电子秤称一下就露馅。 还有一个差价来自模具，很多小厂用回收模具钢开模，硬度不够，开个几千模就磨损了，尺寸公差直接飘，模具成本差一倍，最后坑的还是客户。

注塑件的隐形缺陷：你看不到的内应力有多坑

我见过最离谱的一单，某家电厂出货一万台空调，三个月后，有一千多台的底座注塑件开裂，全召回，赔了小一百万。 厂长跟我说，当时验货全合格，尺寸对，外观没毛边，谁能想到会裂？ 问题出在内应力。注塑的时候，熔融塑料打进模具，冷却的时候收缩不均匀，内部憋着劲儿，你外观看不到，放到环境里一冷一热，憋着的劲儿就把零件撑裂了。尤其是大尺寸结构注塑件，还有带嵌件的注塑件，这个问题高发。 工业注塑件内应力开裂失效样品实拍图 问：普通工厂没有专业检测设备，怎么提前查出内应力超标的注塑件？ 答：用冰浴实验就行，成本不到十块钱，十分钟出结果。操作很简单：把注塑件放到常温的冰乙酸溶液里泡3分钟，拿出来冲干净，看表面有没有裂纹。如果泡完就出裂纹，说明内应力严重超标，直接整批退就对了。生产端其实只要多做一道退火工序，把注塑件放到80度左右的恒温箱放2-4小时，慢慢释放应力就能解决，很多厂就是为了省那点电费和时间，直接砍掉这步，赚黑心钱。 不过话说回来，现在下游对注塑件的要求越来越高，尤其是新能源汽车、储能这些新赛道，要求注塑件能扛住十几年的老化，还要承受高低温冲击，内应力控制不过关，根本进不了供应链。

2024年注塑件行业的实用降本新思路

2024年注塑件行业的实用降本新思路 别一提降本就想到偷工减料，现在技术进步，有很多光明正大的降本方法，还能提质量。 第一个，开模前先做CAE注塑模拟。很多老工程师习惯凭经验开模，改一次模少则几万多则十几万，现在开模前用软件模拟一遍注塑过程，哪里会有熔接痕，哪里会收缩，哪里内应力大，提前改好设计，一次开模成功，省下的改模费就是纯利润。 第二个，微发泡注塑做厚壁结构件。以前做厚壁注塑件，实心的不光费料，还容易缩凹，用微发泡技术，中间是微孔结构，外表还是密实的，能省20%的料，还减轻重量，变形率还降了一大半，现在新能源汽车的内饰结构件都在用，刚好符合轻量化的要求，算下来单位成本能降15%左右。 💡 给中小注塑厂提个醒，别盲目跟风砸钱上全自动化生产线，现在很多模块化的注塑机械手，几万块就能改造现有设备，能省一半人工，精度还比人工稳，投入一年就能回本，比买全新的自动化线划算太多。 ❗ 有个坑一定要避：超薄壁注塑现在炒得很热，确实能省料，但是对模具精度、注塑机的吨位要求都特别高，固定成本涨了一大截，如果你的年订单量没到十万级以上，算下来单位成本反而比普通注塑更高，别脑子一热就砸钱进去，我见过至少三个厂栽在这里，钱花了，货做不出来，生产线烂在那里。 其实现在回收料的改性技术也进步了，不是说回料就不能用，做一些不承重的内饰件、包装用注塑件，用符合要求的改性回收料，成本能降三成，性能完全能满足要求，只要别把回料用到承重结构件、耐候要求高的零件上，合理用就是真降本，不是坑人。 干制造这么多年，最大的感受就是，越小的零件越见功夫。注塑件看起来简单，门槛低，真想做好，不知道要踩多少坑，交多少学费。选对供应商，抠对细节，能省出去几十万上百万的冤枉钱。
