搞机械的，谁没跟螺栓打过交道？ 螺纹连接看起来就是拧个螺丝的事儿，翻车上万元的事故我见得太多了。 说白了，这玩意儿就是基础中的基础，也是最容易掉以轻心的地方。

为什么螺纹连接至今还是工业连接的顶流？

别瞧现在焊接、铆接、结构胶粘接连发展，可拆卸连接里，八成以上还是螺纹连接的天下。 拆装方便，成本可控，预紧力可调整，换个部件拆下来就能用，哪一种连接能有这么高的适配性？ 小到手机摄像头，大到风电塔筒的连接，全离不开它。 工程机械装配工位螺纹连接作业现场 很多人觉得不就是拧个螺丝，我干了十几年还能错？ 错的就是这种心态。 我见过干了二十年的老师傅，给客户装设备，预紧力少了三分之一，半年后连接松了，整台设备移位，把生产线撞停了三天，赔了几十万。 问：为什么有的螺纹连接明明按扭矩表拧了，用不到一年就松了？ 答：核心问题就是扭矩法本身就有误差。螺纹接触面的摩擦系数，只要沾了一点切屑、锈迹或者油污，实际预紧力差能到百分之三十以上。很多工厂拧螺栓前不清洁螺纹，扭矩卡得再准也没用。再就是震动大的工况，根本没做防松处理，可不就是用着用着就松了。 问：现在市场上五花八门的螺纹防松方案，哪一种最靠谱？ 答：哪有什么放之四海皆准的方案，全看工况来选。普通静载工况，涂个中强度防松胶足够用；震动大的汽车底盘、工程机械结构，选全金属锁紧螺母比弹簧垫圈靠谱太多；风电这种高频超大震动的，还得上专门的防松锁片或者斜楔防松结构，别图省事用普通平垫凑数——那玩意儿根本不防松，就是个垫间隙的。

近年工业螺纹连接的最新实操要求

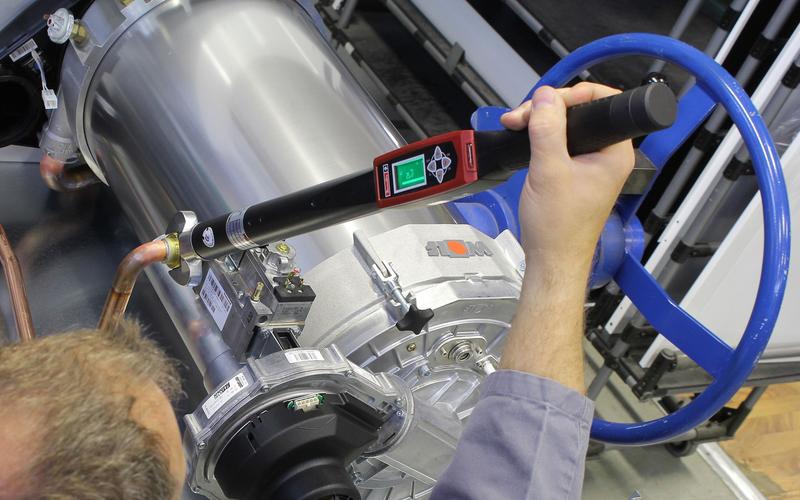

现在制造业往高精度、高可靠性走，很多老经验已经跟不上要求了。 💡 第一个变化：预紧工艺从定扭矩，慢慢往扭矩转角法转。 以前我们拧螺栓，定好扭矩就完事，现在新能源汽车电池包、高压压力容器这些核心部件，要求预紧力误差控制在10%以内，只有扭矩转角法能做到——先拧到贴合扭矩，再转规定的角度，能直接把摩擦系数的影响降到最低，现在头部的整车厂已经全普及了。 ✅ 第二个变化：底孔加工要求更严。 以前高强度螺栓底孔差个0.2mm没人当回事，现在10.9级以上的高强度螺纹连接，底孔公差必须控制在0.1mm以内，差一点，螺纹牙的受力分布就变了，抗拉强度直接掉百分之十五以上，断螺栓的风险翻三倍。 新能源汽车电池包螺纹连接扭矩检测现场 不过话说回来，小批量加工没必要非得换设备，只要记住分三次对角预紧，拧完一小时复拧一遍，精度也能上来，就是费点时间，但总比出事强。

容易忽略的致命细节

容易忽略的致命细节 ❗ 第一点：腐蚀工况的螺纹咬死，真的能要了命。 我之前去沿海的一个污水处理厂检修，十颗螺栓有八颗拧不动，硬生生拧断了三颗，掏断螺纹掏了整整两天，耽误了开机，一天损失几十万。 只要是户外、海边、化工厂这些腐蚀环境，别用普通发黑螺栓，至少要做达克罗处理，条件够的直接上316不锈钢，装的时候涂一点防咬合剂，每年拆下来复拧一次，能省好多事。 ❗ 第二点：螺栓长度千万别乱凑。 很多小工厂缺料，螺栓短了，拧进去两三牙就完事，长了就直接用也不截。 螺纹连接的受力有多奇怪你知道吗？前三个啮合牙承担了百分之七十的总载荷，超过八个牙之后，后面的牙基本不受力。所以拧进去少于三个牙，载荷直接不够，断螺栓是早晚的事；太长伸出来一截，碰到转动部件或者密封面，那就是直接的安全隐患。 说实话我之前见过一个小厂，给人家做面粉加工设备，传动轴的连接螺栓少拧了两牙，开机三个月螺栓断裂，扇叶飞出来砸穿了车间墙，赔了小一百万，直接把厂子搞垮了。 ❗ 第三点：防松胶别乱用强度。 很多维修师傅图方便，什么地方都用高强度厌氧胶，到时候要拆修，拿热风枪烤都拆不开，硬生生把整个法兰给割了，好几千的部件直接废了。 记住了：需要经常拆卸的轻载工况，用低强度；不经常拆的中载，用中强度；永久连接不需要拆的，才用高强度。别搞混。 工业里的事，从来都是细节定生死。 越小的东西，越容易掉以轻心。 多摸两次，多留心一点，少踩一个坑，就是赚了。
