上个月去苏北一家重卡变速箱维修厂，进门就看见墙角堆了半人高的报废齿轮。个个齿面磨得坑坑洼不平，有的断了半茬，有的整个齿都磨没了。 可惜。 按现在的钢材和加工价格算，这一堆小几十万进去了。全当废铁卖，连零头都收不回。

为啥你的齿轮总是用不到设计寿命？

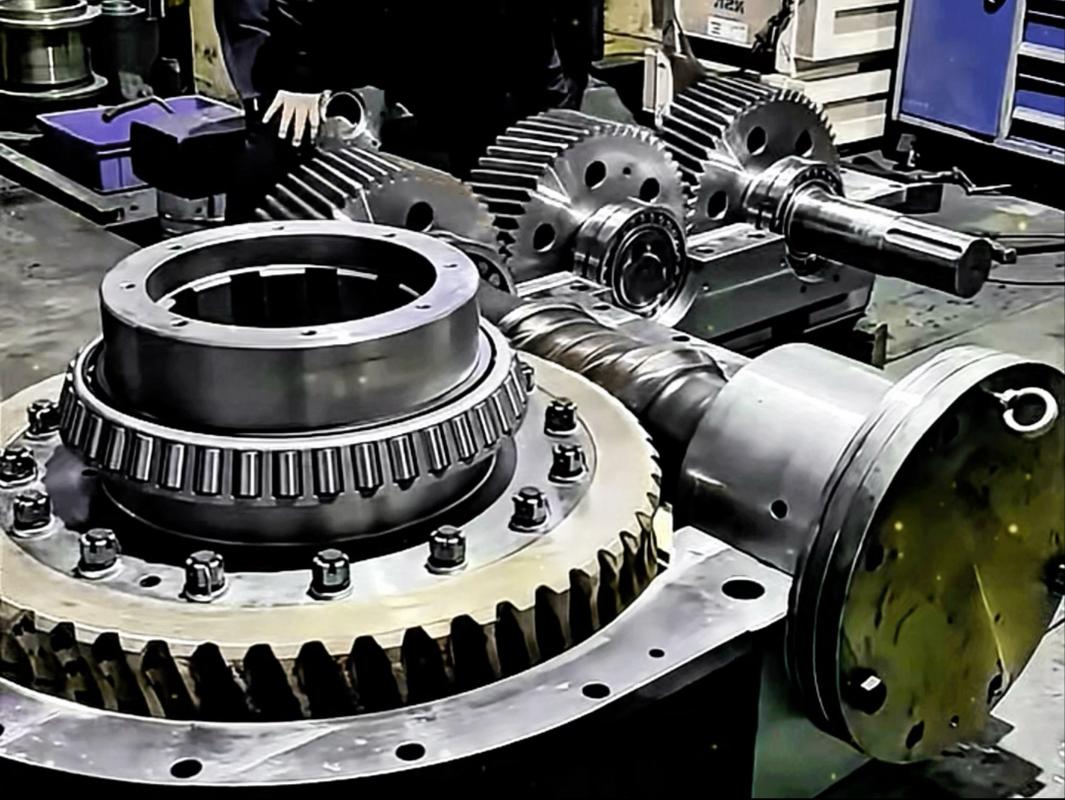

很多人第一反应是材料差、加工偷工减料。我跑过近百家工业现场，超过七成的齿轮提前报废，问题根本不在材料。 大多是偏载磨损搞的鬼。 什么是偏载？就是两个啮合的齿轮，受力没有均匀分布在整个齿面，只有一部分齿在受力，时间一长，局部磨穿，直接报废。 为啥会偏载？要么是设计的时候轴的刚度算错了，一转起来轴弯了，齿歪了。要么是装配的时候同轴度差了一丝半毫，跑起来越磨越偏。要么就是齿形没修，受力点天生就不对。 工业变速箱齿轮偏载磨损实拍图 问：是不是硬度越高的齿轮越耐磨？ 答：真不是。我见过太多客户选型，一开口就要HRC62以上的渗碳齿轮，觉得越硬越扛造。实际上硬度过高，韧性就会下降，遇到一点冲击载荷直接崩齿，死得更快。去年给山东济宁一家矿用破碎机厂做改造，原来用的就是62HRC的齿轮，最快三个月就断齿，后来我们把硬度调到56-58HRC，再做了全齿修形，用到现在快两年了，拆开来检查齿面磨损还不到0.1mm。 💡 选齿轮硬度，一定要匹配工况：冲击载荷大的场合，硬度低个三五度，能多赚好几倍寿命。

三个容易被忽略的齿轮延寿细节

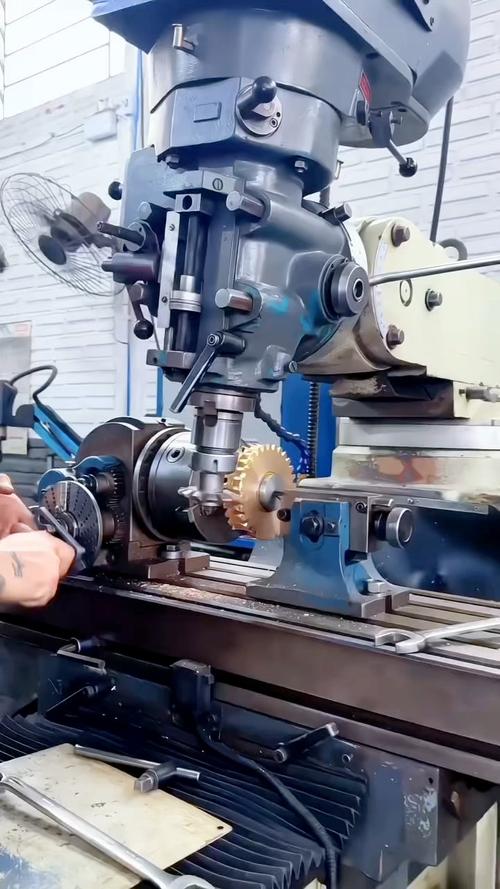

说实话，想要齿轮用到设计寿命，不需要花大价钱换进口材料，把这三个细节做好，寿命翻一倍都不是问题。 ✅ 一定要做齿面修形。很多小加工厂为了省那几十块钱的加工费，滚完齿就直接淬火出货，根本不做修形。别小看那几微米的修形量，能把偏载降低80%，磨损直接降一半。 ❗ 别乱换齿轮油。很多工厂为了省成本，什么油便宜加什么，或者换油周期拖了又拖。重载齿轮的油一旦变质，极压性能没了，不出三个月齿面就会胶合。现在最新的带纳米二硫化钼添加剂的齿轮油，虽然贵了一倍，换油周期能延长三倍，算下来反而更划算。 ✅ 装配完一定要测同轴度和齿侧间隙。很多师傅安装齿轮，凭手转着顺就完事了，差个两三丝根本看不出来。跑三个月，偏载磨损出来，再拆就晚了。 数控齿轮磨床加工齿面修形现场图 问：开式齿轮和闭式齿轮润滑差别真的很大吗？我看好多人都是随便加同一种齿轮油。 答：差得能有十万八千里。开式齿轮大多用在矿山、水泥的大型回转窑上，本来就暴露在户外，全是粉尘沙土。你给它加闭式齿轮油，油质稀，容易掉，不到一个月油里就混满了铁粉沙尘，直接变成研磨膏，把齿面磨得坑洼不平。现在正规的做法，开式齿轮用专用的高粘度润滑脂，加了石墨或者二硫化钼固体润滑剂，粘性好，能牢牢粘在齿面上，还能阻挡粉尘，寿命至少能翻两倍。

近年齿轮制造的新变化，你跟上了吗？

近年齿轮制造的新变化，你跟上了吗？ 别觉得齿轮是传统玩意，这么多年没啥变化。这两年下游行业变了，齿轮制造也跟着改了好多，很多老经验都不适用了。 就说新能源汽车的减速器齿轮吧，原来传统燃油车的齿轮精度要求也就6级，现在新能源电机转速一万多转，噪音要求高，齿轮精度直接干到4级，还普遍做了齿面修形、珩齿处理，噪音能降好几个分贝。 还有风电行业的大模数齿轮，原来渗碳层深度都是靠工艺卡控制，整批抽检，现在新的生产线都用上了在线超声检测，每一个齿的渗碳层深度都能测，不合格的直接剔出去，寿命稳定性比原来高太多了。 不过话说回来，现在很多小厂还是抱着十年前的老工艺不放，靠低价抢单，做出来的齿轮成本是低，用半年就坏，最后砸的是整个中国制造的口碑。 我上个月碰见过一个做农机配套的老板，原来图便宜找小厂拿齿轮，一年换三次，算下来一亩地的成本比用贵齿轮高了一倍还多，现在换了正规厂的货，虽然采购价贵了三成，两年才换一次，成本直接降了一半，用户还都说好。 做工业这行，一分钱一分货的道理，放到齿轮上，永远没错。
