很多开模具厂的老板，死都不知道自己亏在哪。一批模具做出来，刚打几千件就崩口、粘料，退货赔的钱比买好钢材的钱还多。

为什么你选的模具钢总出问题？

现在钢材贸易圈的水，比你想的深多了。拿低牌号改成分冒充高牌号，是公开的秘密。普通用户拿到手，只看硬度合格，根本看不出合金元素够不够。 Cr12MoV改个喷码当SKD11卖，差价能翻一倍，你拿光谱仪打才看得出来，谁没事干每个料都打？ 开裂失效的冲压模具钢断面图 问：同样标了SKD11的模具钢，为什么价格能差一倍？ 答：核心就是原材料纯净度和合金含量差太多。国内小钢厂冶炼的时候，省去真空脱气工序，杂质多，铬、钼、钒这些核心合金元素，偷偷少加一两个百分点，成本一下就下来了。正经大钢厂出的料，每一块都有成分检测，杂质少，晶粒均匀，耐磨性自然差出好几个档次，就这么简单。还有一种情况，就是贸易商把钢厂的边料、余料和整料混着卖，价格当然低，你切开来才发现一半有沙眼，开模开到一半报废，亏的更多。 我见过最离谱的，是有人拿回收的废模具钢重炼，轧完了当新料卖，价格只有正规料的一半，用不了半个月就出问题，找得到人算你赢。

2024年主流模具钢怎么选？按场景来最靠谱

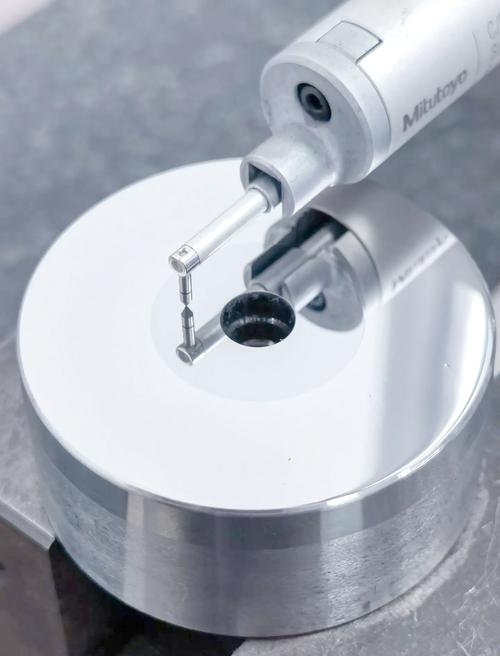

说真的，选模具钢根本不用追最贵的，适合你的场景就是最好的。给你整理几个最常见的场景： - 冷冲压模具：冲0.5mm以下低碳钢，月产量低于5万件，用Cr12足够，便宜够用。如果冲1mm以上不锈钢，月产量过10万，直接上SKD11或者国产高纯度Cr12MoV，耐磨性差一倍都不止。 - 塑料模具：做普通日用品、玩具外壳，用P20预硬钢足够，加工方便，价格适中。只有做镜面抛光的医疗塑件、光学产品、食品包装模具，才需要用S136耐腐蚀镜面模具钢，否则真没必要花那个冤枉钱。 - 热作模具：做铝合金压铸、热锻，一定要用好的H13，别拿普通H13凑数，好的H13抗热疲劳性好，不会开几个模就龟裂，寿命能翻两三倍。 镜面抛光塑料模具钢表面对比图 问：国产模具钢和进口模具钢到底差多少？有没有必要多花钱买进口料？ 答：放在10年前，我肯定劝你条件允许就买进口的，那时候国内大钢厂的工艺确实跟不上，杂质多，稳定性差。现在真不一样了，国内宝钢、抚钢这些头部钢厂的顶级模具钢，成分控制、纯净度已经追上进口品牌了，价格只有进口的二分之一到三分之二，普通工厂用完全够用。除非你做出口模具，客户明确要求要用日本大同、瑞典一胜百的料，不然真没必要交那个品牌税。

模具钢寿命低，八成错在这一步

模具钢寿命低，八成错在这一步 很多人觉得，选对了模具钢就万事大吉了？大错特错。模具钢的热处理，比选料还重要。 一块正儿八经的SKD11，找小作坊随便淬个火，内应力没消干净，硬度不均匀，用不了一个月就裂。我前几年碰过一个客户，就是吃了这个亏，买了正品SKD11，为了省一千块热处理钱，找当地小厂加工，开模打了1200件，模芯直接裂成两半，光模具损失加误工赔客户，总共亏了小四十万。后来找专业的真空热处理厂，重新走了一遍退火去应力、淬火、回火流程，同一批料，打了八万件都没出问题。 给你几个实打实的经验： 💡 冷作模具钢淬火后，一定要做两次去应力回火，别省那几百块钱，能把开裂概率降80%。 ❗ 做镜面模具的S136，一定要选真空热处理，别用盐浴，盐浴会腐蚀晶界，抛光永远抛不亮，全是麻点。 ✅ 热作模具钢每次生产几千件后，最好补做一次去应力，能大幅延长模具寿命，很多大厂都这么干，只是不告诉你。 现在珠三角做消费电子快反模具的，都开始用大厂出厂的预硬模具钢了，买回来直接加工，不用自己做热处理，精度稳定性好太多，还省了至少一周的工期，太香了。不过话说回来，预硬钢也得选大钢厂的，小厂出的预硬钢硬度偏差能到3HRC，加工起来一会软一会硬，精度根本控不住。 别信网上那些吹什么新型纳米模具钢的，都是换个名字割韭菜，老老实实按场景选正规大钢厂的料，找靠谱的热处理，你的模具寿命自然上去，成本自然下来。
