干机加工配套齿轮这行，快二十年了。见过太多投入几十万的项目，最后栽在一颗不起眼的齿轮上。

别只盯着精度参数，齿轮报废90%出在选材上

很多新手拿到齿轮图纸，眼睛先钉在公差、模数那几栏，选材料盲目往贵了挑。仿佛用的材料越高级，做出来的齿轮就越靠谱。 真不是这么回事。 去年有个做矿山输送的客户，拿一批小齿轮过来返修，原来他们为了'耐用'，把原本要求45钢调质的齿轮，全部换成了合金渗碳钢。硬度倒是上去了，结果运行不到三个月，断了一半齿。 为什么？输送设备转速低，冲击载荷大，太硬的材料韧性不够，受点冲击直接断。全换错料，几十万打了水漂。 工业齿轮不同失效形式对比实拍图 问：现在新能源汽车减速器用的齿轮都主打渗碳淬火工艺，是不是渗碳层越厚越耐用？ 答：完全是误区。渗碳层太厚会直接拉低齿芯的韧性，碰到急刹、起步的大冲击，说断就断。目前行业通用的标准是，乘用车减速器齿轮的渗碳层厚度，控制在模数的15%到20%就足够，重卡重载齿轮也才20%到25%，超过这个范围，百害无一利。 说实话，合适才是硬道理。普通低速输送齿轮用45钢调质就能扛住十年，没必要硬上20CrMnTi，省下来的成本干点什么不好？ 问：小批量定制非标齿轮，开模成本太高，有没有靠谱的降本方案？ 答：当然有。如果你的齿轮受力不大、转速低于1000转，完全可以用圆钢下料，线切割开粗之后滚齿修形，精度完全能满足要求。现在很多自动化设备的辅助传动齿轮，都这么干，成本比模锻加工低十倍都不止，够用。

新工艺别盲目跟风，实用才是第一标准

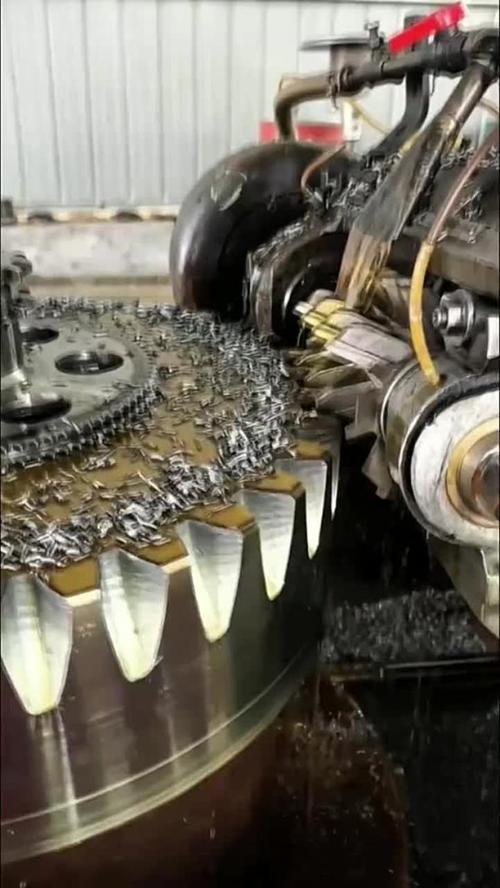

这几年齿轮圈的新概念满天飞，3D打印齿轮、粉末冶金齿轮，吹得神乎其神，不少工厂交了智商税。 我见过一家做工业机器人的初创公司，为了做轻量化，跟风用3D打印塑料齿轮，结果夏天厂房温度三十七八度，齿轮用了三个月齿形变形，整台机器人精度废了。金属3D打印齿轮倒是强度够，算下来成本是数控切削齿轮的五六倍，除非是那种根本没法做的异形齿，不然真不值当跟风。 不过话说回来，也不是所有新工艺都是智商税。最近这五六年普及的数控干切滚齿工艺，是真的香。原来传统湿切要用大量切削液，成本高还不环保，干切用硬质合金滚刀，不光省了切削液，精度还能稳定提升两级，现在国内主流的汽车齿轮厂几乎都换了这条线，良品率能提十个点以上。 工厂数控干切滚齿加工齿轮现场图 很多人还有个误区，觉得所有齿轮最后都要磨齿，不然精度不够。真不是。大模数低速重载齿轮，滚齿完了之后跑合几个小时，齿面接触面积比磨齿出来的还大，使用寿命反而更长，还省了磨齿的钱。我合作的一家水泥厂，就是这么干的，大齿轮成本直接降了三成，用了五年没出问题。

齿轮维护的常见坑，一半工厂都踩过

齿轮维护的常见坑，一半工厂都踩过 齿轮不是做完装上去就完事了，维护不对，再好的齿轮也用不长。 第一个坑，就是润滑加油越多越好。不少工厂换润滑油，生怕加少了磨齿，直接把齿轮箱加满。结果呢，齿轮转动的时候搅油阻力变大，温度蹭蹭往上涨，润滑油不到半年就氧化失效，齿面磨损快了两倍。正确的加量其实很简单，没过最低齿轮的齿根就够，多了全是坏处。 第二个坑，齿轮有点磨损就直接换新。尤其是矿山、水泥这些行业的大齿轮，一个新齿轮动不动几十万，换一次心疼死。其实现在激光熔覆修齿工艺已经很成熟了，修完的齿形精度能达到原图纸的98%以上，成本才是新齿轮的三分之一，只要不是断齿那种毁灭性损坏，修一修完全能接着用。去年我帮一家铜矿做维护方案，原来一年换两个大齿轮，现在两年修一次，一年省了八十多万。 齿轮这个东西，说复杂也复杂，说简单也简单。从来不是参数越高级越好，也不是工艺越新潮越好。摸透自己的使用场景，选对材料，用对工艺，做好维护，一颗齿轮用十几年不是事儿。
