很多人提到皮革，第一反应都是皮鞋、包包、沙发这些民用消费品。没人会把它和重工业、高端装备联系到一起。 事实刚好相反。直到今天，全球 top 级的液压泵、盾构机、矿山工程机械的核心密封件，依然在使用天然工业皮革。

为什么工业领域至今离不开天然皮革？

现在合成材料遍地走，聚氨酯、聚四氟乙烯、特种橡胶随便挑，为啥放着便宜量大的合成材料不用，非得用天然皮革？ 高端液压泵天然皮革密封件成品 核心原因其实在纤维结构上。天然皮革的纤维是天然交错生长的，和合成材料人工合成的均匀结构完全不同，吸油之后会微微膨胀，刚好填满密封处的加工间隙，哪怕用久了有磨损，也能依靠自身的弹性自动补偿间隙，这一点，绝大多数合成材料做不到。 而且天然皮革的吸震性、静音性都比合成材料好，用在高速运转的泵体里，不会产生多余的噪音和震动，寿命反而更长。 问：工业用皮革和做皮鞋的牛皮是一回事吗？ 答：差远了。工业用皮革大多选用6年以上壮黄牛的背部头层皮，这块区域的纤维密度最高，厚度均匀，张力最好。还要经过特殊脱脂、控收缩鞣制，部分高端牌号还要浸改性树脂，硬度和耐磨度是普通民用皮革的3-5倍。很多小厂拿民用皮革改了做密封，用三个月就漏油，正经合格的工业皮革，用上五到十年都没问题。

当代工业皮革的制造工艺早就不是老黄历了

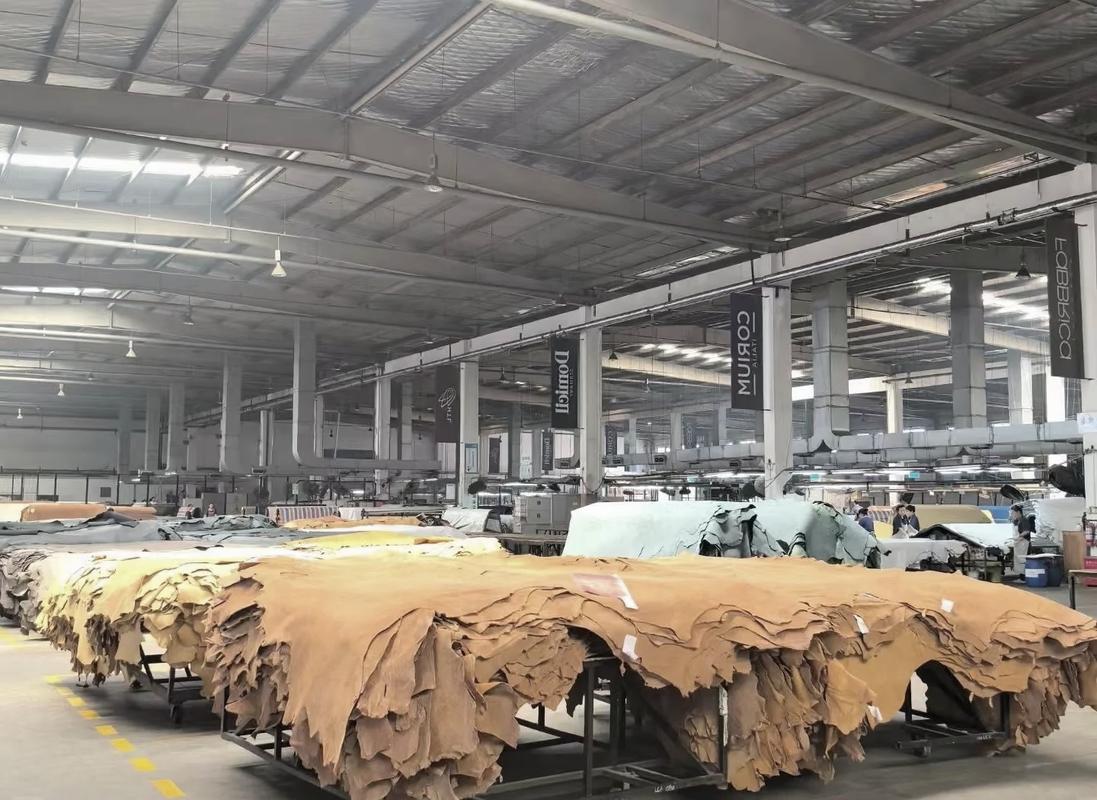

别觉得皮革加工还是小作坊式的手工作业。现在国内能做高端工业皮革的厂家，早就完成了数控化改造。 以前人工片皮裁厚度，误差能到0.2mm，对于高精度密封来说，这个误差直接就是不合格。现在用数控多刀片皮机，厚度误差能控制在0.02mm以内，刚好适配高精度液压密封槽的公差要求。 鞣制工艺也变了。以前传统铬鞣工艺污染大，成品重金属残留高，现在很多大厂都改成了无铬植物鞣加表面改性，环保达标能过欧盟的REACH认证，性能反而比传统铬鞣更稳定，耐老化性提升了30%以上。 数控片皮机加工工业皮革坯料现场 问：合成材料发展这么快，未来工业皮革会被完全取代吗？ 答：至少未来二三十年，高端装备领域看不到取代的可能。我上个月刚跟国内一家头部挖机企业的液压工程师聊，他们给矿山重载挖机做主泵密封，试过七八种进口的特种合成材料，一做高低温交变试验就出问题——要么温度高了膨胀卡死泵轴，要么温度低了收缩漏液压油，最后换回皮革密封，所有问题都解决了。皮革的性能波动极小，零下40℃到零上120℃的区间里，密封性能波动不到10%，这个数据绝大多数特种合成材料都达不到。

工业皮革选型的几个避坑要点

工业皮革选型的几个避坑要点 不管是采购还是技术选型，工业皮革密封这块坑真不少，说几个最常见的： 💡 不是越厚硬度越高越好。要按工作压力选：10MPa以下的低压密封选3-5mm厚度、中硬度就够；10-30MPa的中高压密封选5-8mm厚度、高硬度皮革，太厚硬度太高反而压不实，容易漏。 ❗ 别贪便宜买小厂拼皮货。很多小厂拿腹部、颈部的边角料拼缝做工业皮革，这些部位纤维疏松，厚薄不均，用不了半年就磨穿漏油。正规大厂只取黄牛背部1/3的皮料，成本是高一点，但寿命能差五倍以上。我见过太多项目为了省几十块钱的密封件钱，最后拆泵修一次花几万，太亏了。 ✅ 一定要提前说清楚你的使用工况。要接触水乙二醇液压油？还是要耐酸碱？还是要在低温环境用？不同工况的鞣制配方完全不一样，拿普通耐油皮革用在酸碱环境，三个月就脆化开裂。 说实话，工业皮革真的是制造业里一个特别小的细分领域，全国做高端货的厂家也就十几家，大部分人连听都没听过。不过话说回来，高端制造本来就是由无数这种不起眼的小零件小材料撑起来的。你觉得过时的老材料，说不定就是卡脖子的关键，皮革就是最好的例子。对吧。
