很多工厂的结构工程师、采购都找我吐槽。 辛辛苦苦谈下来的项目，最后一算账，全栽在注塑件的成本和合格率上了。 要么就是报价的时候算八块钱一件，做出来成本十块，干一件亏两块。要么就是合格率上不去，一半的货要报废，拖得交期都赶不上。

为什么你的注塑件总是比别人贵？

大部分人第一反应就是原料涨价，供应商赚黑心钱，对着报价往死里砍。 很少有人回头看自己的设计。说实话，80%的注塑件额外成本，都是设计阶段埋的雷。 最常见的就是壁厚设计不合理。 很多设计师怕强度不够，拍脑袋就给3mm壁厚，反正厚了总比薄了强。 其实呢？普通ABS做小家电外壳，1.8mm足够扛住日常使用的冲击，哪怕是结构受力件，2mm也够了。 多出来的壁厚是什么？是白花花的料钱，是更长的冷却时间，是更低的一模产能。 改个0.5mm的壁厚，单塑件成本直接降15%，一点都不夸张。 我去年接触过一个做收纳箱的客户，原来设计壁厚2.5mm，改到2.0mm之后，一年上百万的料钱省出来了，强度测试完全合格。 注塑件不同壁厚设计成本对比表 问：设计注塑件的时候，怎么确定最小合理壁厚？ 答：没有统一的标准答案，得结合原料、塑件尺寸和使用场景来定。给大家几个常用的参考：普通PP做小家电外壳，最小可以做到1.2mm；ABS做普通结构件，1.5-1.8mm足够；PC加玻纤的高强度受力件，一般2mm也能满足需求，除非你要扛几十上百公斤的负载，不然没必要往厚了做。还有个实用小技巧，开模前先拿3D打印打样做强度测试，再对照原料物性表调整，别光靠经验拍脑袋。

批量合格率上不去的隐形坑

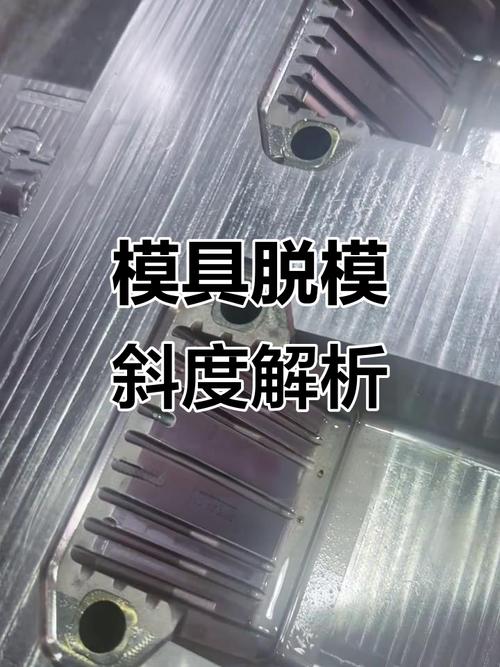

注塑件出问题，很多人第一时间骂调机师傅，骂模厂开模差。 其实十有八九，问题早就定了。 最常见的就是脱模斜度不够。上个月我刚帮一个做汽车卡扣的客户解决问题，原来设计斜度只给了0.5度，PP料本身收缩就小，开模顶出的时候，一推一个断，合格率连60%都不到。后来改模把斜度加到1.5度，什么问题都没了，合格率直接拉到98%。 还有就是浇口位置不对导致的熔接痕，外观件要求正面无痕迹，结果浇口一开，熔接痕刚好落在正面最显眼的位置，整批货要么要人工抛光加成本，要么直接报废，亏到吐血。 💡现在开模前都可以做免费或者低成本的模流分析，跑十分钟就能看到熔接痕位置、填充效果，提前调整浇口，几块钱的成本能省几十万改模费，太值了。 注塑件不同脱模斜度脱模效果对比图 问：注塑件要做表面喷塑或者电镀，提前要准备什么避免出问题？ 答：这个是最近问的很多的问题，刚好上个月帮汽配厂解决了一批电镀不良的问题。核心三点：第一，选对原料，要电镀就必须买电镀级ABS，普通ABS丁二烯含量不够，镀层附着力差，用手就能扣下来，别为了省一点原料钱吃大亏。第二，生产的时候尽量不要用油性脱模剂，残留会导致表面喷塑电镀出麻点，能用气辅脱模就用气辅，实在要用就选可水洗的脱模剂，后期做预处理。第三，所有棱角位置做R角过渡，别留尖角，尖角位置镀层薄，很容易起皮脱落。

2024年注塑件生产的降本新趋势

2024年注塑件生产的降本新趋势 现在整个制造业都在卷成本，注塑件行业也出了很多新玩法，很多原来只有大厂玩得起的技术，现在中小厂也能用了。 第一个就是一体化注塑。原来需要两三个零件拼接组装的结构，现在直接设计成一体化注塑件，不仅省了组装的人工和夹具成本，还降低了拼接公差，产品精度更高，现在新能源汽车的内饰件、家电的内部结构件都在用这个思路，降本效果非常明显。 第二个就是合规回收料的使用。不是说让你掺劣质回收料以次充好，现在有很多合规的消费后回收料，性能接近新料，还能开溯源证明，用在非受力的外观件上，成本直接降20%左右，还能帮客户拿到碳积分，符合现在双碳的要求，下游大品牌都很欢迎。当然❗这里要提醒，回收料比例最好不要超过30%，而且一定要充分混炼，不然收缩率不稳定，尺寸公差容易出问题。 第三个就是3D打印随形冷却模具。原来传统模具的冷却水路只能钻直线，复杂位置冷却不均匀，容易出变形，还费时间，现在用3D打印做随形水路，能跟着塑件的形状走，冷却均匀不说，注塑周期能缩短20%-30%，批量大的话，一年省下来的电费和产能利润，早就把开模多花的那点钱赚回来了，原来做一套随形水路模具要几十万，现在中小批量的也就比传统模贵10%不到，性价比非常高。 其实做注塑件这么多年，我最深的感受就是，大部分问题都不是生产的问题，是前期的问题。你多花一周时间在设计和开模验证上，后面批量生产能省几十万的冤枉钱，这买卖，怎么算都划算。对吧。
