干了快二十年机械结构设计，我见过太多堪称完美的整机设计，最后栽在不起眼的焊接结构上。 好好的百吨架桥机，用了半年主梁裂了。刚出厂的风电法兰，转了三个月焊缝开了。 问题出在哪？绝大多数都不是设计强度算错了，是焊接结构本身的特性没摸透。

为什么说焊接结构是重型装备的隐形软肋

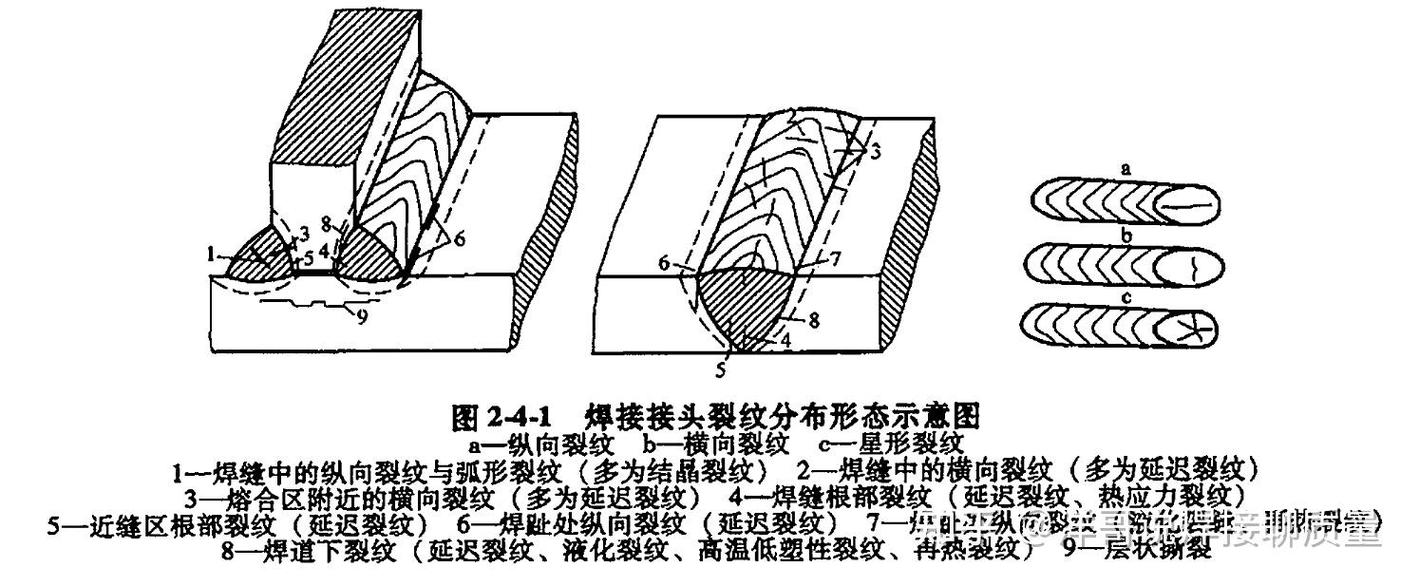

对比铆接、铸钢结构，焊接结构的优势太明显了——重量比铸钢轻三分之一，工期能省一半，成本降得更多，难怪现在从盾构机到新能源汽车，全在用焊接结构。 但优势背后，天生带缺陷。 最要命的就是残余应力，还有应力集中。焊接是局部加热熔融再冷却的过程，冷缩的时候拉着周围母材变形，劲儿没地方放就攒成了残余应力，平时看不出来，一碰到交变载荷、低温环境，说崩就崩。 重型起重机主梁焊接结构开裂失效实拍 问：是不是只有小作坊做的焊接结构才会出问题，大厂的标准化生产就不会翻车？ 答：完全不是这么回事。前两年我给某矿山企业做故障分析，他们一台进口的百吨挖掘机，动臂焊接结构用了不到五百小时就裂了，查下来是原厂焊接时为了赶工期，预热温度没达标，残余应力超标，就算是国际大牌，该出问题照样出。应力这个东西，藏在焊缝内部，常规探伤很容易漏，就是藏在焊接结构里的定时炸弹。

2024年焊接结构质量控制的核心实践

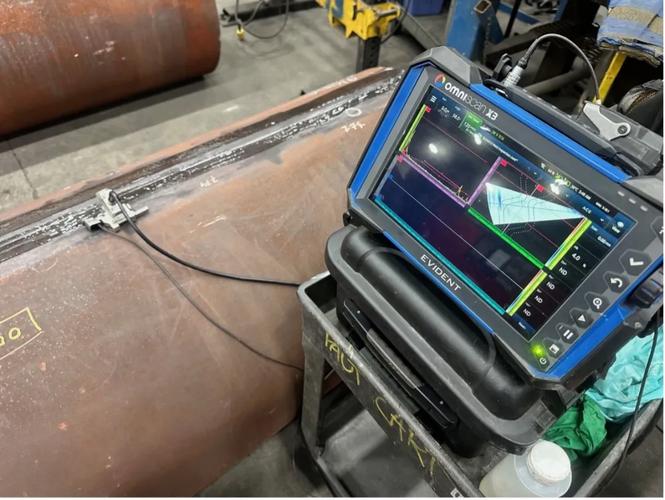

说实话，最近十年焊接工艺的变化真的很大，很多老经验都更新了，给大家整理几个现在主流厂子都在用的要点： 💡 焊前先测碳当量，不是所有高强钢都要预热，但碳当量超过0.45%的，不管多难都得预热，坡口两侧一百毫米范围内必须升到要求温度，别嫌麻烦，不预热焊完，不出三个月准裂。 💡 去应力别死抱着热处理不放，针对大型复杂焊接结构，比如盾构机刀盘这种多厚板交替的结构，现在行业里用得越来越多的是“焊接层间锤击+低温去应力+局部振动”的组合工艺，比整体高温热处理的残余应力去除率高25%以上，还能避免大型结构热处理变形的问题。 💡 探伤要加超声相控阵，别只用X光拍平片，针对厚板焊接的未熔合、微裂纹，相控阵的检出率比传统方法高太多了。 复杂焊接结构超声相控阵探伤现场 问：现在设计焊接结构都会用有限元模拟应力分布，是不是模拟没问题，实际就一定没问题？ 答：别迷信模拟。模拟的边界条件都是理想化的，现场焊接的时候，工人接弧的位置、当天的环境湿度、焊接电流的波动，甚至焊材烘干的温度差，都会影响最终的应力分布，这些根本没法1:1放进模拟里。我见过太多模拟结果全绿，应力分布完美，实际装机用一年就开裂的案例，模拟是帮你找大问题的，该做的工艺试验、实物探伤，半点儿都不能省。

复杂焊接结构设计的几个避坑经验

复杂焊接结构设计的几个避坑经验 干这么多年，我总结了几个新手设计师最容易踩的坑，说出来能少走好几年弯路： 1. 绝对不要让三条以上焊缝交汇在同一个点。交汇点的应力集中系数是单焊缝的三倍以上，受力稍微大一点，开裂就是从这儿开始的。错开一百毫米，就能降一半应力，别图画图方便。 2. 厚板对接别用单面坡口，尽量开X型双面坡口。单面焊的根部残余应力比双面焊大两倍，还容易留根部未焊透，别为了省一道翻身的工序留隐患。 3. 受力复杂的焊接结构，别贪多，尽量做模块化拆分。现在风电行业很多大兆瓦塔筒的焊接结构，都是分成几段小模块分别焊接去应力，最后再组焊，整体残余应力比整体焊接低40%左右，这个方法现在已经推广到重型机械、核电设备领域了，效果确实好。 不过话说回来，焊接结构从来不是什么高精尖的黑科技，干工业拼的就是抠细节。 差五度的预热温度，差一毫米的坡口间隙，最后出来的使用寿命能差好几倍。很多人总想着找什么突破性的新技术，却忘了把最基础的焊接细节做好，说白了，就是捡了芝麻丢了西瓜。
