上周去东莞一家做重型起重设备的工厂做技术复盘，厂长拍着桌子骂新来的焊工焊得什么东西——一百多吨的主梁，用了不到半年，焊缝边上裂了三十公分长的口子。开掉焊工换了新团队重新焊，结果不到一年又裂在位置差不多的地方。找了三方检测才发现，问题根本不出在焊接工艺上，是设计的时候，把焊缝刚好放在了主梁弯矩最大的截面上。说白了，坑从画图的时候就挖好了。

很多人对焊接结构的认知还停留在“拼起来就行”

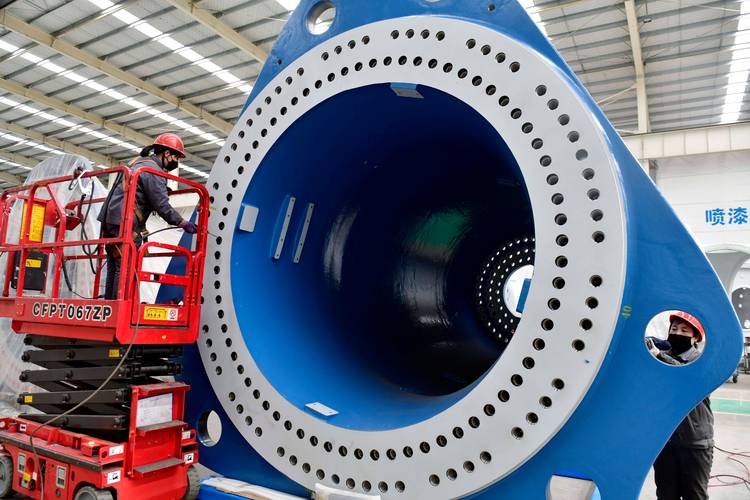

早年国内工业基础差，不少人觉得焊接结构就是凑合用的替代品，比不了铸钢、铆接结实。这都哪一年的老黄历了。现在国内风电塔筒百多米高，深海钻井平台的支架，LNG运输船的储舱，甚至航母的飞行甲板，核心受力件全是焊接结构。它能替代传统结构不是没道理，对不对？ 风电塔筒大型焊接结构现场加工图 问：焊接结构相比传统的铸造、铆接结构，到底优势在哪？为什么现在高端重型装备都优先选它？ 答：其实很直白，第一，焊接结构能做大件，你弄个50米长的起重主梁，铸造根本做不出来，就算做出来，运输都得拆路，成本翻十倍都打不住。第二，减重效果太明显，同样的承载要求，焊接结构可以根据受力调整壁厚，哪里需要受力哪里加厚，不需要的地方减薄，整体自重能比铸造件轻20%-40%，对于风电、船舶这种对自重敏感的领域，降自重就是降成本提运力。第三，定制改款太灵活，不需要开模，下料完直接焊，小批量生产的交付周期能缩一半，成本砍三分之一。

90%的焊接结构失效，都出在设计阶段的低级错

说实话，我见过的出问题的焊接结构，十台有九台不是焊工焊坏的，是设计师画图画错了。几个最常见的坑，我给你列出来： ✅ 转角位置不要硬放焊缝。很多设计师为了下料方便，直接把焊缝怼在结构转角的直角位置，这里本身就是应力集中点，应力是平直位置的好几倍，动载荷来回晃几次，不开裂才见鬼。正确做法是把焊缝挪到离转角至少两倍板厚的位置，转角要做R角过渡，别省那点下料的功夫。 ❗ 不要把多条焊缝堆在同一个位置。不少人画图的时候图省事，好几块板拼在一起，焊缝全凑在一块，焊接的时候多次热输入，热影响区重叠，母材的韧性直接掉一半，残余应力还叠加，稍微受点力就裂。 💡 不等厚板对接必须做削薄过渡。这绝对是重灾区，我见过太多图纸，10mm的板和20mm的板直接对着焊，什么过渡都不做，接头位置一下子就形成了台阶，应力直接在台阶处集中，用不了多久就从台阶边缘裂透。只要厚度差超过3mm，一定要做削薄，斜度控制在1:4到1:8，别嫌麻烦，出事就是大事。 焊接结构不等厚板削薄过渡对比图 问：现在还有很多工厂做焊接结构的时候，会给焊缝位置留几毫米的加工余量，说用来抵消焊接变形，这个习惯还有必要保留吗？ 答：这个得看你做的是什么产品，真不能一概而论。如果是普通的厂房钢结构、桥梁支架这种低精度要求的静载结构，留点余量没问题，反正最后也不需要高精度加工。但如果是动载的高精度结构，比如机床焊接床身、机器人的手臂关节这种，这个老习惯真该改改了。现在焊前可以做预反变形，焊后可以做振动时效甚至低温去应力，残余应力能消掉80%以上，变形量控制在1mm以内根本不是难事，留那么多余量不仅增加加工成本，还会改变结构原本的应力分布，反而容易出问题。不过话说回来，要是你用的还是手工焊，没做应力处理，留点余量也稳妥，全看你自己的工艺配置。

最新的工艺实践，能帮你把焊接结构的可靠性拉满

别觉得焊接结构就是老工艺，没什么新东西，这几年国内工艺进步快得离谱，很多之前解决不了的问题，现在新方法一用就好。 首先，焊前一定要用有限元做应力模拟，现在不是什么高大上的技术，普通设计师装个插件就能跑，你把焊缝位置挪个十几公分，调整一下接头形式，应力峰值就能降三分之一，花个大半天时间，比你出了事再改划算一百倍。 然后，针对轻量化的铝合金焊接结构，现在搅拌摩擦焊已经普及了，和传统的电弧焊比，变形小90%，接头强度能达到母材的90%以上，根本不会有气孔裂纹的问题，现在新能源汽车的全铝电池包托盘、轨道交通的车体，全用这个，可靠性比传统焊接高太多。 还有就是残余应力的处理，现在除了传统的热处理去应力，还有超声冲击处理，能把焊缝表面的拉应力改成压应力，疲劳寿命能翻好几倍，对于承受交变载荷的焊接结构，比如起重主梁、风机叶片主轴，这个工艺一做，寿命直接提一倍，太香了。 好多人说做焊接结构，拼的是焊工的手艺。其实不对，拼的是设计的细心和工艺的跟进。手艺再好的焊工，也救不了一个设计错了的焊接结构。对吧？
