聊起工业金属成型，多数人第一反应是冲压、铸造、轧制，没人会第一时间想起拉拔。 这太正常了。毕竟它大多是中间工序，成品藏在整车、光伏、工程机械里面，外行看不到。 可你随便往身边看，自行车的钢丝、穿线管的无缝钢管、汽车转向系统的拉杆，全是拉拔做出来的。

到底什么是拉拔？别拿教科书定义忽悠人

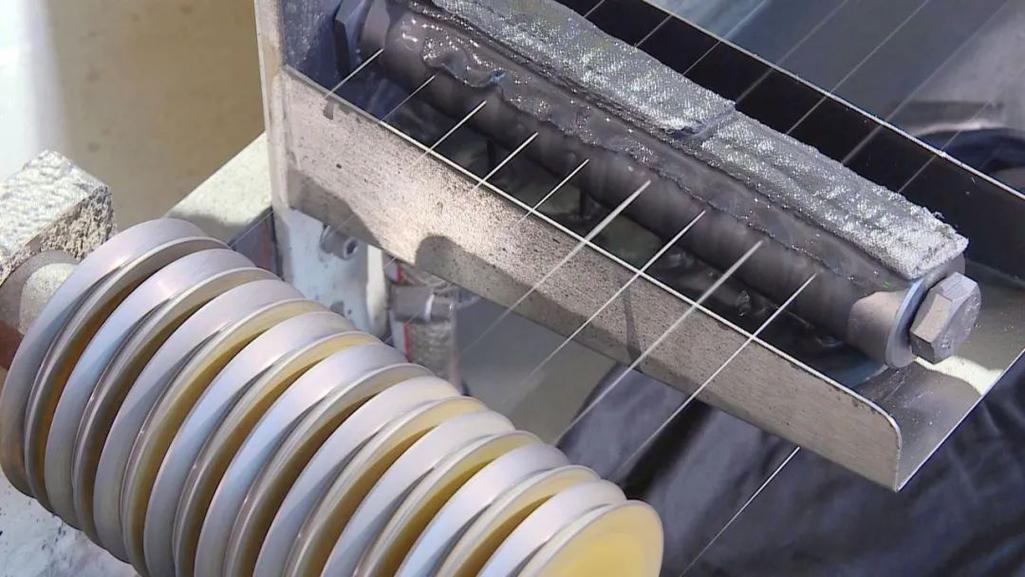

说实话，教科书上那句“将金属坯料通过模孔拉出获得目标形状尺寸”太干了，跟没说一样。 我刚进厂当工艺员的时候，跟着师傅在冷拉车间待了一周，才摸明白到底怎么回事。 简单说，就是一头拽着比模孔大的金属坯，硬给拉过比它小一圈的模孔，硬生生把坯料挤成你要的尺寸。 就跟挤面条差不多？不对，挤面条是推，拉拔是拽，力的方向反过来，成型精度完全不一样。 工业连续冷拉拔生产线车间实景 拉拔还分好几种：拉圆形棒料叫拉棒，拉钢丝叫拉丝，拉管子叫拉管，按温度分就是冷拉拔和热拉拔。现在民用工业里90%以上都是冷拉拔，室温下加工，出来的成品尺寸准、表面光，不用再二次加工，省老多钱了。 问：拉拔和轧制都是减径变形，到底有啥不一样，为啥不用轧制代替？ 答：这个问题我一周能被问三次，很多刚转工艺的学生都搞混。轧制是靠轧辊挤，滚着变形，适合做大批量的大尺寸型材，精度一般也就做到零点几毫米级别；拉拔是拽着过模，每一次都走同一个模孔，公差轻轻松松做到0.05毫米以内，表面粗糙度能做到Ra1.6甚至更低，你要做细钢丝、高精度无缝钢管、汽车用的精密拉杆，轧制根本出不来这个质量，对吧？ 不过话说回来，拉拔也不是啥都能做，单次变形量不能太大，太大直接拉断，所以大尺寸坯料还是得先轧制开坯，再拉拔成品，分工很明确。

2024年的拉拔工艺，早就不是你印象里的老黄历了

我前两年去江苏一家做光伏钢丝的工厂考察，差点认不出来拉拔车间。 十年前去同类工厂，车间里到处都是油乎乎的，工人来回换模，噪音震天，一天下来一身脏。现在呢？全伺服数控拉拔线，从放线到拉拔到收线全自动化，在线激光测径，尺寸偏了自动调张力，工人只要盯着屏幕就行。 他们做的光伏切割用钢丝，直径只有0.05毫米，拉拔精度稳定控制在0.001毫米，放在十年前想都不敢想。 新能源光伏切割用细钢丝拉拔成品实拍 现在拉拔的应用早就扩了，不止做钢丝钢管。新能源汽车的电池结构件、底盘的稳定杆，很多都改用拉拔成型了。原来这些零件是铸坯之后铣削加工，费材料还费时间，现在直接拉成接近成品的尺寸，只需要最后精磨一下，材料省20%，加工时间砍一半，成本降得吓人。 问：冷拉拔之后金属都会产生内应力，搞不好成品放一段时间就变形，现在行业里都是怎么解决的？ 答：这确实是冷拉拔最常见的问题，早十年很多小厂就是因为处理不好内应力，丢了不少客户。现在主流的玩法，就是在线集成去应力退火炉，拉拔完成直接进炉走一道低温退火，不用二次转运，还能避免氧化生锈。如果是对塑性要求高的产品，就用分级拉拔，每拉一道变形量控制在合理范围，中间加一次退火，既能保证尺寸精度，又能把内应力控制在允许范围内，不是啥难事儿了现在。 那什么时候会出问题？就是小厂为了省成本，把退火工序砍了，或者退火温度不对，那成品肯定变形，找谁说理都没用。

做拉拔工艺，这几个坑千万别踩

做拉拔工艺，这几个坑千万别踩 我干了快二十年，见过太多厂在拉拔上吃闷亏，都是一些不起眼的小问题，最后亏几十万。给你们整理几个最常见的： 💡 变形量别瞎定 很多新手工艺员为了少走几道拉拔，一次就给很大的变形量，看起来省工序了，实际上模具磨损快一倍不说，还容易拉断坯，内应力也降不下来，最后次品率蹭蹭涨。不同材质变形极限不一样，低碳钢可以做到20-30%的变形量，高碳钢、不锈钢就得降到10-15%，别瞎套参数，最好先打样试。 ✅ 模具别贪便宜 我见过太多小厂为了省几万块模具钱，不用硬质合金模，用普通的合金工具钢模，结果拉了不到十吨料，模孔就磨大了，尺寸超差，不得不换模，算下来反而比一开始用好模具贵了三倍还多。拉普通钢丝用硬质合金模，拉超细的金刚石模，一次性投入高点，摊到每吨成品上反而便宜太多。 ❗ 润滑绝对不能凑活 拉拔的时候，模具和坯料直接摩擦，温度分分钟上一两百度，润滑不好不仅会把成品表面刮花，还会把模具磨裂，直接崩模都有可能。现在有专用的拉拔油，带极压添加剂的，拉不同材质用不同的油，拉不锈钢就得用高极压的，别拿普通机油凑活，我前年见过一个厂，就是省那点拉拔油钱，废了一套八万多的金刚石模具，哭都没地方哭。 说实话，拉拔这个工艺，真的是工业里的隐形冠军，看起来简简单单，其实把精度做到极致就是核心竞争力。现在高端制造对材料精度要求越来越高，拉拔的用处只会越来越多，很多原来靠机加工做的零件，现在都改成拉拔成型了，降本提质，香得很。
