很多机加工师傅干完车铣，转身就送磨床，从来没想起还有滚压这回事。 说白了，都是惯性思维，觉得磨出来的才是镜面，滚压是老掉牙的工艺，没用。 这话真错了。现在内卷成这样，能降本提效的工艺，都是宝贝。

滚压加工到底是什么，凭什么说它是暗科技

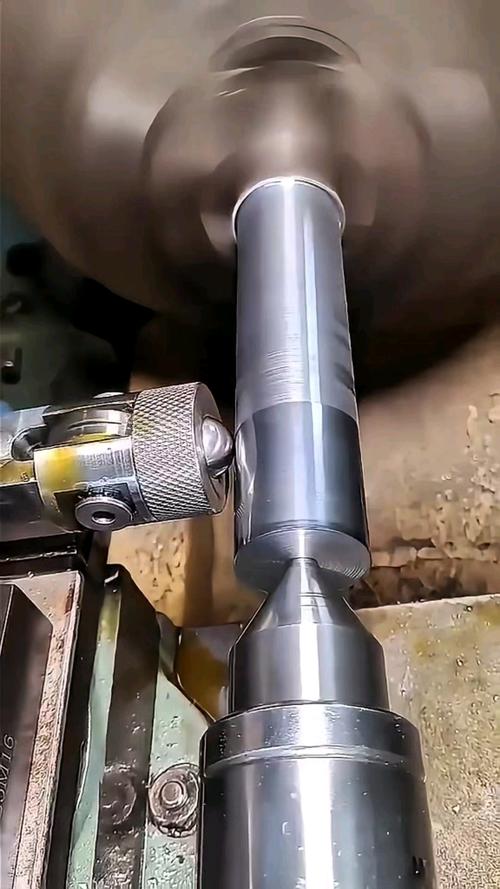

滚压不是切削，它不切掉工件材料，是靠高硬度的滚轮、滚头挤压工件表面，让表面金属发生塑性变形，填平原来微观的凹凸坑，同时在表层留下残余压应力，直接强化表面性能。 数控车床安装滚压头加工实拍 说实话，我接触滚压快二十年，见过太多躺赢的案例。浙江一家做油缸的小厂，原来磨油缸杆，一天出30根，合格率85%，后来抱着试试的心态，在旧车床上装了个滚压头，车完直接滚，一天出100根，合格率干到99.5%，省了磨床的电费和人工，半年就赚回了滚压头的投入。 问：滚压和磨削比，核心优势到底在哪？ 答：第一，不去除材料，省料，尤其是贵重金属零件，光省料就能赚不少。第二，粗糙度下限更低，普通滚压就能轻松做到Ra0.4，精滚能到Ra0.1，很多进口磨床磨半天都达不到这个水平。第三，也是最关键的，滚压后的表层残余压应力能抵消工作中的拉应力，零件的疲劳寿命、耐磨、抗腐蚀性能直接提升2-10倍，这是磨削根本比不了的。现在汽车曲轴、液压油缸、风电主轴这些核心受力件，主机厂基本都要求做滚压，不是磨。

2024年滚压加工的最新实践，不止加工圆轴

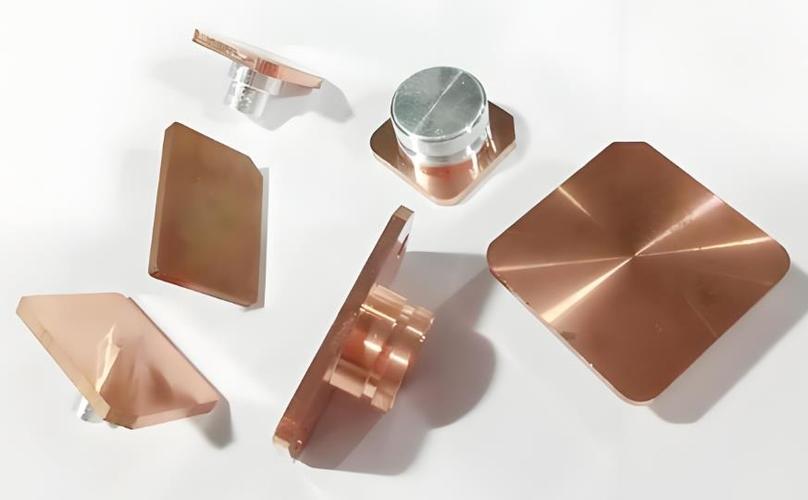

很多人对滚压的印象还停留在加工外圆轴，其实这几年滚压的应用早就拓开了，很多新领域都在用。 比如新能源汽车的动力电池极柱，要求表面无划痕、粗糙度低、导电性能稳定，原来用抛光，粉尘大污染大，合格率还低，现在很多一线大厂都换成镜面滚压，加工完直接用，没有粉尘，合格率稳定在99%以上。 还有液压阀的内孔，原来珩磨完就交货，现在要求耐磨寿命提升两倍，直接加一道内孔滚压，成本增加不到一块钱，寿命直接达标。 新能源动力电池极柱滚压成品图 不过话说回来，滚压的投入真的不高，不像新设备动不动几十万，只要你有现成的车床、加工中心，买个适配的滚压头就能干，便宜的几千块，贵的也就几万，试错成本极低。 问：滚压对工件材料有要求吗？是不是只有软金属才能做？ 答：早不是十年前了！现在的硬质合金滚头，甚至聚晶金刚石滚头，淬火后HRC60度的硬钢都能滚，铝、铜、钛合金，甚至部分碳纤维复合材料都能做。只需要根据材料调整滚压力和走刀速度就行，软金属用小压力低转速，硬材料用稍大一点的压力，没有什么特别难的门槛。 💡给新手提个醒：滚压前预加工只要粗糙度不高于Ra6.3就够用，不用提前磨，车完铣完直接滚，直接省一道工序，香不香？

滚压加工常见的坑，别踩

滚压加工常见的坑，别踩 我见过不少厂，买了滚压头用不好，转头就说滚压工艺不行，其实都是踩了低级坑，我整理几个最常见的： ❗ 滚压力调得过大：很多师傅觉得压得越狠，表面越光，寿命越长，大错特错。压力太大，表层金属会过度变形，出现起皮、剥落，薄壁零件直接压变形，滚头也容易崩裂。一般来说，粗滚压力1-2MPa，精滚3-5MPa就够，先拿废料试两次，找到最佳参数再批量干。 ❗ 预加工留量不对：不少人滚压留量留到1mm，这完全是瞎搞。滚压是塑性变形，不是切削，留量太多根本压不透，变形还控制不住。常规滚压留量只要0.01-0.05mm就够，最多不超过0.1mm，记住这个数，错不了。 ❗ 干滚不润滑：图省事不用切削液，直接干压，不出三个月滚头就磨花，工件表面全是划痕。一定要用切削液或者专用润滑脂，润滑到位，滚头能用三五年，表面质量也稳定。 现在制造业拼的就是细节，同样做一个零件，你能把寿命做高两倍，成本降三分之一，订单自然就来找你。滚压这种藏在车间角落的工艺，真的值得拿出来试一试。
