很多做机械加工、钣金制造的老人，提起钎焊都能说两句门道，可刚入行的新人，十个有八个分不清钎焊和普通熔焊的区别，上来就说“不都是焊东西吗？” 不对哦。

钎焊和熔焊到底差在哪？别搞混了

核心区别其实一句话就能说清：熔焊是熔化母材，钎焊是只熔化钎料。钎料的熔点永远低于被焊的母材，依靠毛细作用把熔化的钎料吸进接头的缝隙里，冷却后把两个母材牢牢粘在一起，母材本身从头到尾都不会熔化。 就这么简单的区别，很多人做了好几年加工还没搞明白，上来就用错场景。 工业钎焊与熔焊母材熔化状态对比图 问：钎焊是不是只能焊小件薄件，干不了大活？ 答：当然不是。早在上世纪航空工业起步的时候，大尺寸的航空蜂窝结构件，很多就是整体炉中钎焊做出来的。放到现在，风电配套的几米大板式换热器，板片之间的密封连接全靠钎焊，只不过大工件用炉中钎焊，小工件用火焰或者感应钎焊，工艺路线不同罢了，不存在只能干小活这一说。 说实话，钎焊最大的优势，就是能焊异质材料。你要把陶瓷和钢焊在一起，把铜和铝焊在一起，熔焊直接给你干出一堆脆硬的金属化合物，根本用不了，换钎焊，只要选对钎料，轻轻松松就能焊住，强度还够。

2024年工业圈最火的几种钎焊落地应用

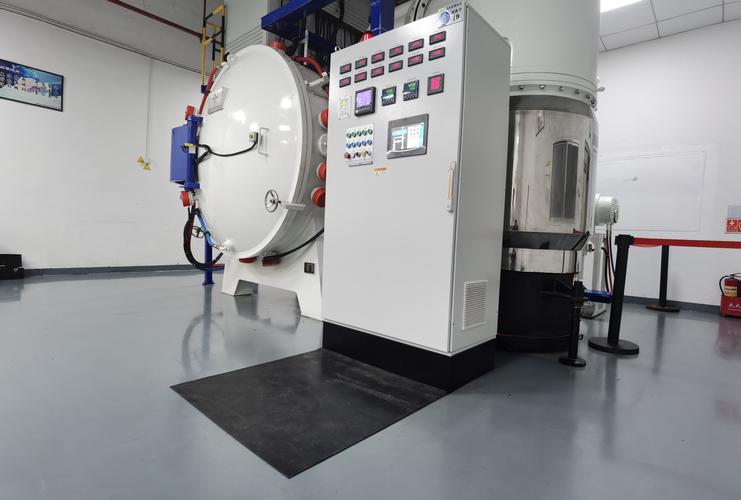

别觉得钎焊是老工艺就没新意，这两年新能源爆发，钎焊直接成了好几个核心部件的刚需工艺。 第一个就是新能源汽车的动力电池水冷板。不管是液冷板还是水冷板，内部流道的密封，现在主流方案就是真空钎焊，焊完整体无泄漏，导热性还均匀，比拼接打胶靠谱太多。 第二个就是硬质合金刀具。你现在买的任何一款机用铣刀、钻头，刀头的硬质合金和刀杆的钢连接，百分之九十以上都是钎焊，换别的工艺要么成本太高，要么强度不够，根本替代不了。 还有光伏领域的换热器、半导体领域的陶瓷散热基座，全靠钎焊撑着。 新能源汽车水冷板真空钎焊生产现场图 问：现在环保要求越来越严，钎焊用的钎料会不会不符合要求？ 答：早几年确实有这个问题，过去很多银基钎料加镉，提升润湿性，但是镉毒性大，出口欧洲直接卡你。现在整个行业都转了，主流钎料厂商早就推出了无镉、无铅的环保钎料，不少还通过降低银含量来降本，性能反而比老产品还好，完全符合国内和出口的环保标准，不用太担心。 不过话说回来，小作坊还是会偷偷用便宜的含镉钎料，做出来的产品不仅过不了检测，还害工人，千万别图便宜踩这个坑。

钎焊合格率上不去？多半是这几个细节没做好

钎焊合格率上不去？多半是这几个细节没做好 我接触过很多加工厂，钎焊合格率忽高忽低，上来就骂钎料不好，骂设备不行，其实十个问题有八个是细节没踩对。 💡 第一，焊前清理绝对不能偷懒。 不管你焊什么，母材表面的油污、锈迹、氧化膜必须清理干净。钎焊靠的是毛细浸润，你表面一层脏东西，钎料根本爬不进去，接头要么虚焊要么漏，神仙也救不了。尤其是铝和钛这种容易长氧化膜的材料，哪怕是刚出厂的母材，也要打磨或者酸洗一遍，别嫌麻烦。 ❗ 第二，温度控制是核心中的核心。 钎焊的温度要比钎料的熔点高20-30℃，足够让钎料融化流动就行，温度绝对不能太高。高了要么钎料烧流失了，要么直接把母材脆化，尤其是铜铝钎焊，差个50度，结果天差地别！ ✅ 第三，接头间隙一定要卡准。 钎焊靠毛细作用吸钎料，间隙一般控制在0.01mm-0.1mm之间，太大了毛细作用起不来，强度直接掉一半，太小了钎料流不进去，直接虚焊。很多人不做工装卡间隙，随便拼起来就焊，不出问题才怪。 我之前见过一个小加工厂，为了省那点清洗费，钎焊完不做残留钎剂的清洗，钎剂带腐蚀性，放了半年接头慢慢腐蚀漏了，最后赔了客户几十万，这不就是捡芝麻丢西瓜吗？ 现在自动化钎焊设备普及了，很多高精度的产品，温度、间隙都给你锁死了，新人只要按流程走，合格率能拉到99%以上，比过去老师傅手调稳定太多了。还有新出来的超声辅助钎焊，焊之前给接头加个超声振动，钎料的浸润性直接翻番，原来焊不了的陶瓷-金属异质接头，现在轻轻松松就能做，很多半导体散热厂已经用上了。 别小看钎焊这门工艺，很多高端制造卡脖子，就卡在这么一个小小的连接工序上，摸透了，就是你吃饭的本钱。
