现在新能源汽车卖得疯，动力电池产能抢得更疯。大大小小的电池厂纷纷扩线，十有八九把激光焊接当成了核心工艺的标配。

但我跑了不下二十家新投产的电池厂，见过太多花了大价钱上了最先进的激光焊接线，最后良率上不去，一堆报废电芯堆在仓库，老板蹲在车间抽烟的样子。

为什么动力电池离不开激光焊接？

早些年动力电池焊接用电阻焊，不是说不能用，就是太糙。焊多层铝箔极耳，要么焊不牢虚焊，要么热量太大把薄片烧穿，一致性极差。换到现在大电芯、大模组上，根本满足不了要求。

激光焊接不一样。能量集中，热影响区只有针尖那么大，哪怕是0.1mm的超薄铝壳，焊完变形量也能控制在0.05mm以内。从电芯极耳焊接、壳体密封焊，到模组汇流排焊接，甚至4680大圆柱的顶盖焊接，全链路都能搞定。

新能源汽车动力电池模组激光焊接生产线

这两年快充技术起来，对电池内阻的要求越来越严，焊缝哪怕差一丝，内阻就上去，快充发热就超标。激光焊接的一致性，是传统工艺根本比不了的。

问：激光焊接这么成熟，为什么很多新厂焊出来良率就是上不去？

答：核心问题根本不是设备本身，是大多数人只知道激光焊接好用，不知道不同场景要匹配不同的参数和方案。我见过拿焊不锈钢的参数来焊铜铝极耳，良率能不低吗？还有很多厂为了省钱，来料不做预处理，极耳裁切毛刺超过0.2mm，层间隙摆在这里，激光再强也焊不牢啊。现在最新的摆动激光头，能调整光斑的形状和能量分布，多层极耳焊接的虚焊率直接从2%降到0.2%以下，就是很多人不愿意多花那十几万换个头，觉得功率够就行，纯属捡了芝麻丢西瓜。

动力电池激光焊接最常见的三个致命坑

我把这两年遇到最多的问题整理了出来，都是真金白银踩出来的教训：

• ❗ 飞溅残留：这个是最多的，焊接的时候熔池喷出来的飞溅，掉进电池壳体里，轻则造成电芯自放电，重则直接短路爆炸。去年珠三角一个新厂，第一批一万个电芯，三千个因为飞溅报废，亏了几百万。
• ❗ 热变形超差：大电芯的铝壳体很薄，很多高功率激光焊完，壳体翘曲超过公差，装不进模组，直接作废。尤其是现在流行的CTC工艺，对壳体平面度要求高到离谱，差0.1mm都不行。
• ❗ 异种金属焊接脆化：铜铝转接焊接是重灾区，焊完容易生成脆性金属化合物，出厂检测没问题，车用个两三年就断，最后搞出召回，那代价就大了。

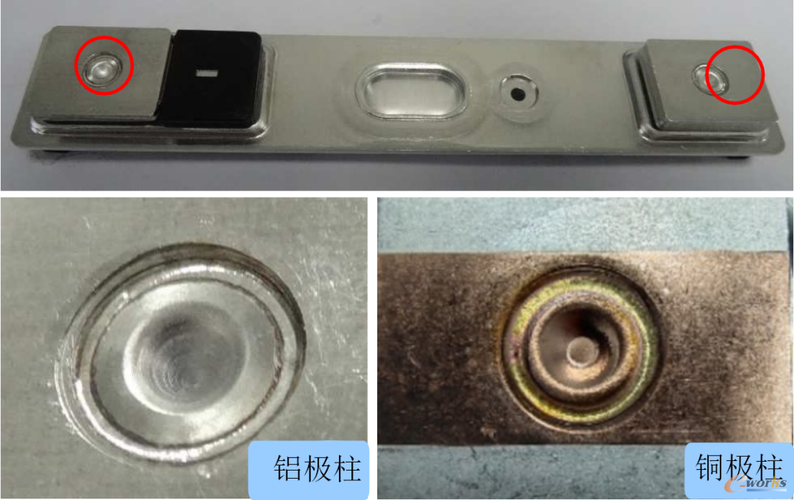

动力电池电芯极耳激光焊接缺陷样品对比图

问：飞溅问题有没有不换设备就能解决的办法？预算实在有限。

答：当然有。很多厂一开始吹气方向就错了，正面吹气直接把飞溅吹进焊缝和壳体内，改成侧向倾斜15度保护吹气，把飞溅往远离焊缝的方向吹，就能减少一半以上的飞溅残留。还有个低成本法子，焊前在焊接位置涂一层可溶性防飞溅凝胶，焊完碱性溶液一冲就干净，单个工件成本才几分钱，不少中小厂这么干，良率直接提了3个点，比换设备划算多了。当然如果预算够，还是上带负离压吸尘的焊接头，从根源解决飞溅，一劳永逸。

不过话说回来，现在很多设备厂卖设备就喜欢堆功率，10kW不够给你推20kW，其实大部分动力电池焊接场景，6kW足够用，功率太高只会增加热变形，纯粹是营销噱头，买的时候一定要擦亮眼睛。

2024年激光焊接的最新实用进展

2024年激光焊接的最新实用进展

这两年技术迭代真的快，很多新东西已经落地量产了，不是实验室里的概念。

💡 第一个就是蓝光激光焊接，原来焊铜，铜对传统红外激光的吸收率很低，不得不提功率，功率上去了热变形就大。蓝光激光对铜的吸收率是红外的五六倍，现在焊铜铝转接极片，脆化问题改善了太多，已经有不少头部电池厂用在新一代快充电池上了。

💡 第二个就是在线原位缺陷检测，原来焊完要靠人工或者离线X光检，慢不说，还容易漏检。现在直接把激光超声检测集成在激光焊接头后面，焊完一个就检测一个，虚焊、气泡、裂纹当场就能挑出来，不良品直接剔除，不用流到下工序，省了多少返工成本。

💡 第三个就是多激光头并行的分布式激光焊接，原来一条线就一个大功率激光主机，换产要调大半天，现在新线都是多个小功率激光头，每个头焊自己的位置，换产只需要改程序，十几分钟就能切新型号，适配现在新能源行业半年一更的产品节奏，太香了。

现在动力电池行业卷成什么样子，大家都清楚，一分钱良率的差别，就是赚和亏的差别。能把激光焊接的细节摸透，把坑都避开，就是最大的竞争力。对吧？
