我上个月去山东一家民营特钢钢厂出差，刚进连铸车间差点认不出来。十年前遍地跑天车、钢包满天飞的场面没了，现在整个作业区一半空间留给了连铸生产线，原来的模铸坑早就填上改了备件库。 没变的是什么？是钢水一千多度的高温，那股扑面而来的热气，站在十米外都能烤得脸疼。 钢厂现代化连铸生产线生产现场

从钢厂车间的真实变化说起

国内普及全连铸其实也就不到三十年，放到整个钢铁工业史里真不算长。放在三十年前，哪家钢厂能上连铸线，那简直是全厂过年的大事，挤破头也要找指标批下来。 现在呢？全国粗钢产量九成以上都是连铸出来的。 问：很多刚入行的冶金新人会问，连铸和传统模铸比，最核心的区别到底在哪？只是自动化程度更高吗？ 答：真不是自动化那点事，核心差别是钢的结晶成型过程。传统模铸是把钢水倒进铸铁做的锭模里，自然冷却成钢锭，你得等最少几个小时冷却，脱模之后还要送初轧开坯，多出来至少三道工序，金属损耗最少也在3%以上，要是浇大型钢锭，损耗能到5%，那都是烧钱。连铸不一样，钢水从钢包出来，经过中间包稳流，直接注入水冷结晶器，快速形成均匀的坯壳，一边冷却一边拉坯，出来直接切成你需要的定尺，就能送轧钢工序了。金属损耗能控制在1%以内，省下来的都是纯利润。 你算一笔账，一条千万吨级的生产线，一年差两个点就是二十万吨钢，换算成钱就是好几个亿。换你是老板，你选哪个？

现在的连铸技术，早就不是你印象里的粗笨活了

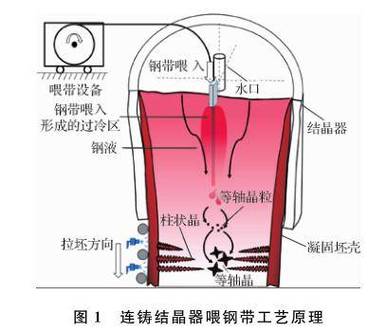

很多外行一提到连铸，就觉得是出粗坯的地方，没什么技术含量。说实话，这误会大了去了。现在最先进的连铸线，精度能控制到什么程度？薄板坯连铸连轧出来的铸坯，厚度误差能控制在0.5毫米以内，直接就能轧汽车板、家电板，不用再修磨清理。 我前几年跟着跟进国内某钢企的近终形连铸项目，亲眼见过铸出来的薄带坯，厚度才两三毫米，比我手机厚不了多少。 问：现在行业里讨论很多的“无头连铸连轧”，到底解决了什么实际问题？真有说的那么好吗？ 答：说穿了就是解决轧钢的头尾损耗和质量波动。以前单块坯料轧制，每一块的头尾因为张力不稳定，尺寸公差不合格，都要切废，加起来损耗差不多2%，一条百万吨的生产线，一年就是两万吨钢打水漂，那都是真金白银啊。无头连铸就是把连铸连续拉出来的坯，在进入轧机之前用闪光焊接接起来，实现不间断连续轧制，损耗直接降到0.3%以下，而且轧制过程张力稳定，板形质量比单坯轧制好太多，汽车厂这种对表面质量要求高的客户，就爱要这种料。 连铸结晶器铜板内部结构剖面 现在连铸上用的新技术真不少，结晶器电磁搅拌、动态轻压下、漏钢预报系统...随便拿一个出来，都是解决了行业里几十年的老问题。比如动态轻压下，就能大大改善连铸坯的中心偏析，做出来的高强钢、管线钢，性能均匀性直接上了一个台阶。

连铸普及这么多年，还有哪些坑是新手容易踩的

连铸普及这么多年，还有哪些坑是新手容易踩的 我接触过不少刚上连铸线的中小钢厂老板，上来就说我买了最好的设备，怎么就是出不来合格的坯？ 其实问题多半出在工艺上，不是设备的锅。✅说几个最常见的坑： 第一个就是二冷配水瞎调。很多人觉得，连铸的冷却全靠结晶器，二冷区随便配点水就行。大错特错。结晶器只是把坯壳凝出来，保证不拉漏，整个坯芯的冷却全靠二冷区，冷却不均匀，直接出裂纹、中心疏松，这批坯就废了。去年我帮浙江一家不锈钢厂看过问题，他们换了新结晶器，想把拉速从1.2m/min提到1.8，结果半个月漏了三次钢，损失上百万，最后查出来就是二冷区的配水分区不对，局部冷却不够，坯壳强度不够，一拉就裂。 第二个就是结晶器参数不对。不同钢种要用不同锥度的结晶器，你拿生产普钢的结晶器浇不锈钢，不裂才怪。很多小厂图省钱，一个结晶器用到死，从来不知道根据钢种调整锥度，出来的坯不是脱方就是裂纹，还怪设备不好。 不过话说回来，连铸也不是万能的。对吧？有些超大的铸件，比如核电转子、大型船用曲轴的钢锭，还是得用传统模铸，毕竟尺寸摆在那，连铸做不了那么大的。 但你看整个行业的方向，能做连铸的，绝对没人再回头用模铸。这不是什么技术偏好，是市场逼出来的选择——成本降不下来，质量提不上去，你就活不下去。 现在国内的连铸技术，早就不是当年跟着老外走了，很多核心技术比如结晶器铜板、漏钢预报算法，都是国内厂家自己做的，性价比比进口高太多，好多东南亚、中东的钢厂都来买我们的连铸生产线。这事说起来就提气。
