干冲压这行，绕不开拉深。十个开模废，九个栽在拉深上。很多新手觉得，拉深不就是把平板压成空心凹腔么？哪有那么玄乎。 汽车覆盖件冲压拉深现场作业图

拉深到底难在哪？不是弯个料那么简单

拉深的本质，是让平板材料发生塑性流动，把多余的材料挤到该去的地方。整个过程中，不同位置的受力完全不一样。凸缘位置受压，容易失稳起皱。筒壁位置受拉，应力超过材料强度极限就会断，也就是行业里说的拉裂。 就这么一个简单的受力矛盾，卡了制造业几十年。哪怕到现在，依然有不少新手设计师，算不对拉深系数，开出来的模一试压就裂，几十万开模费直接打水漂。 问：拉深系数是什么？新手最容易错在哪？ 答：拉深系数就是拉深后工件的直径比上原毛坯直径，是决定拉深次数的核心参数。新手最常犯的错，就是为了少一道工序，强行用比极限拉深系数更小的值，觉得差个0.1没关系，结果直接拉裂，连试模都过不了。 对材料的延伸率判断错，也是常翻车的点。同样厚度的低碳钢，不同牌号延伸率能差5个点以上，这点误差放到拉深里，就是废件和合格品的区别。

2024年拉深工艺的落地优化，好用不贵

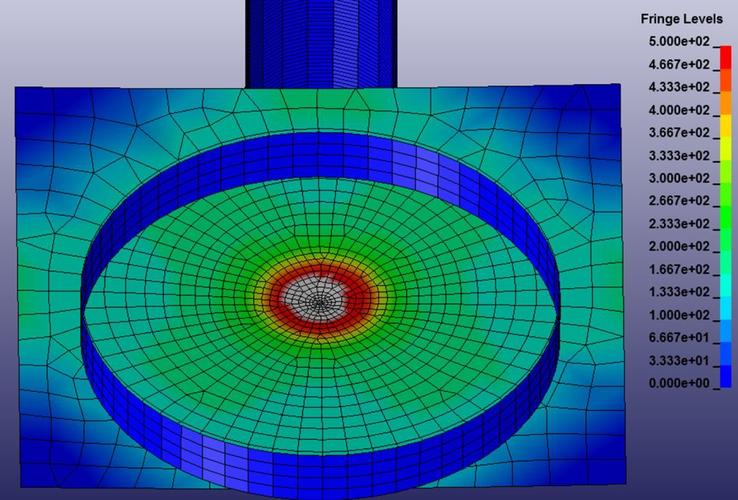

说实话，现在拉深工艺早就不是全靠老师傅经验瞎蒙的年代了。很多优化方法，哪怕中小厂也能用得起。 最普及的就是CAE仿真提前算变形。以前试模三五次是常态，现在开模前先把压边力、拉深筋布置、毛坯大小全在软件里跑一遍，把起皱拉裂的风险提前排除，试模一次成的概率能到七成以上。光试模费就能省小几十万。 冲压拉深CAE仿真应力云图 还有针对高强度钢的热拉深工艺，现在汽车轻量化大潮下，用得越来越多。以前超高强度钢冷拉深，延伸率不够，十件八裂，现在把材料加热到奥氏体化状态再拉深，塑性一下子提上来，一次成型就能搞定，精度还比冷拉深高。 不过话说回来，不是所有厂都有预算上CAE上热冲压线，对吧？ 问：小加工厂没高端设备，怎么降低拉深的废品率？ 答：说几个低成本的干货。第一，压边力从低往高调，别上来就把压边块锁死，进料慢了再慢慢加力，比直接压死再松要靠谱得多。第二，拉深筋别死套旧图纸，哪侧进料快，就在哪侧加一段半圆柱筋，慢的那边就把筋磨浅一点，调个两三次就能找对节奏。第三，换个好点的拉深润滑剂，干性拉深润滑剂比老式机油摩擦系数低一半还多，拉深出来的件表面没划痕，还不容易裂，成本一吨料也就多花几十块，太值了。

拉深常见问题的快速排查

拉深常见问题的快速排查 跑现场调模，最爽的就是一眼找到问题在哪。我整理了几个最常见的问题，直接对号入座就行： ✅ 拉裂在筒壁圆角位置：压边力太大，进料不够，或者凸模圆角磨得太小，卡料。先把压边力降十分之一试，不行再把圆角抛亮抛大一点。 ✅ 起皱在凸缘边缘：压边力太小，进料太快，不均匀。哪边皱就紧哪边的压边间隙，半丝半丝调，见效特别快。 ✅ 工件口部尺寸回弹大：拉深后切边之前，加一次整复拉深，压边力稍大一点，就能把尺寸稳住。 💡 干了十几年的经验：拉深别贪少工序。该两次拉深就别硬挤一次，多一道工序才多几千块成本，开模废了就是几十万，这笔账算得过来吧。 很多人说现在自动化了，AI都能设计模具了，拉深那点经验没用了。其实不对，AI算出来的方案，还是得靠懂拉深的人去调，那些材料变形的细微门道，还是得现场摸过才懂。
