前阵子刚帮客户处理完一个兆瓦级风电齿轮箱的返工，拆开的时候我都替他们心疼——刚运行18个月，齿轮偏载磨掉了三分之一的齿厚，整台齿轮箱直接报废，光损失就几百万。设计的时候强度算了三遍，材料用的最好的20CrNiMo，怎么就坏了？问题出在装配前没磨内孔，齿坯定位偏了8丝。就8丝。

为什么说90%的齿轮失效都不是强度不够

行业里有个很有意思的数据，国内工业齿轮的失效案例里，只有不到10%是因为设计强度不够断齿，剩下的90%，要么是偏载磨损，要么是胶合点蚀，要么是润滑不到位，和材料强度真没关系。 兆瓦级风电齿轮箱偏载磨损齿轮实物图 问：现在主流设计软件都自动校核齿轮强度了，设计师还要额外注意什么？ 答：软件算的全是理想工况——同轴度零偏差，载荷均匀，温度恒定，可实际生产装配哪有理想状态？我刚才说的那个风电项目，设计留了三倍余量，还是废了，就是因为同轴度偏了0.12mm，局部载荷直接翻了五倍，再好的合金也扛不住。设计师拿到参数，第一件事不是让软件出结果，得先把装配误差、温度变形、冲击载荷这些实际情况折算进去，别偷懒套默认模板。 还有渗碳后的磨齿，很多厂为了省成本，只磨齿面，不磨定位内孔或者基准端面，齿坯的淬火变形留在哪了？装配的时候自然就偏了，跑起来不磨你磨谁？说实话，多花几十块钱磨个基准，能省几百万的损失，这笔账很多人就是算不清。

当下齿轮制造的几个反常识新实践

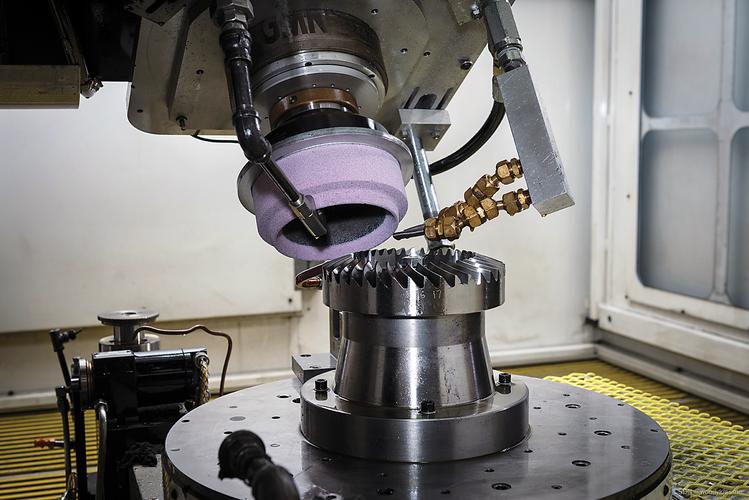

这十年工业升级太快，很多我们当年学的老经验，现在都变了。 比如原来我们总觉得，渗碳层越深，齿轮越耐磨，对不对？现在不对了。国内做风电大模数齿轮的头部企业，现在都把渗碳层深度控制在模数的15%到18%，放到二十年前，这个深度肯定不合格，那时候都要求到20%以上。 为什么改？渗碳层太厚，表层残余压应力太大，心部韧性跟不上，交变载荷跑个几年，容易从渗碳层和心部的交界处开裂，反而寿命更短。现在调整了深度，配合新的喷丸工艺，齿轮整体寿命反而提了30%还多。 新能源汽车减速器高精度齿轮磨齿生产线 还有一个，干切滚齿代替湿切滚齿。原来干切都是用在小模数低精度齿轮上，湿切加切削液，精度高刀具寿命长，现在反过来了，硬质合金滚刀的性能上来了，干切不仅省了切削液的成本和环保处理的麻烦，还不会有切削液残留渗进齿坯表层，影响后续渗碳淬火的均匀性。我上个月去常州的一个专精特新齿轮厂，他们整条线改干切之后，废品率降了1.2个百分点，一年省出小一百万，够给全厂发半年奖金了。 问：现在小批量定制齿轮，很多厂推3D打印，到底靠谱吗？ 答：得分用在哪。如果是做样机外壳上的装饰齿轮，或者工装夹具上的低受力定位齿轮，3D打印没问题，不用开模，一两天就能做出来，成本低速度快。要是用在动力传动上，哪怕批量只有一件，功率只有几千瓦，我都劝你选传统切削加工。现在哪怕是最顶级的SLM金属3D打印，打印出来的齿轮内部孔隙率还是降不到零，交变载荷下，裂纹就是从这些微孔里长出来的，我见过不少拿3D打印齿轮装样机，跑测试不到一千小时就断齿的案例，别听网上吹什么颠覆传统制造，工业动力传动领域，3D打印齿轮至少十年内取代不了传统切削。

选齿轮别踩这几个常见坑

选齿轮别踩这几个常见坑 💡 我整理了几个最近几年碰得最多的坑，给大家提个醒： ❗ 盲目迷信进口齿轮 很多整机厂做高端设备，开口就要德国进口齿轮，其实现在国内一线齿轮厂，早就能稳定生产DIN4级、DIN5级精度的齿轮了，精度稳定性和寿命不比进口差，价格只有三分之一，交期从六个月缩到一个月，除非客户强制要求配套进口，真没必要多花那个冤枉钱。 ✅ 过度追求极致参数 比如为了提精度，非要做DIN3级齿轮，其实大部分工业应用，DIN6级足够用了，DIN3级的成本是DIN6级的五六倍，性能提升还不到10%，完全没必要。还有追求硬度越高越好，硬齿面确实耐磨，但太硬了脆性大，冲击载荷下容易断齿，匹配工况才是最重要的。 ❗ 非标齿轮随便找小厂拼价格 很多客户做非标设备，为了省成本，找小厂做非标齿轮，小厂报价能比大厂低一半，看着划算，实际上齿坯用的是回收废钢锻的，热处理偷工减料，精度差几个丝，外面看不出来，装上去用不了三五个月就坏，最后整机口碑坏了，亏得更多。 说实话，齿轮这东西，从第一台蒸汽机用到现在，几百年了，没人觉得它是高科技，可就是这个最基础的零件，最考验工业功底。差一丝，错一点，整个上亿的项目都能给你拖黄了。现在新能源、风电、机器人都在往上堆新要求，高静音、长寿命、小体积，哪一样离得开齿轮的改进？别拿基础不当回事，干工业，就是得把每一个齿轮的每一丝精度抠到位，对吧？
