做工业这行十几年，见过太多人在高分子材料上栽跟头。不是材料不行，是根本没搞懂它是什么玩意儿。你以为选个强度高的就完事？实际上耐温、耐化学、蠕变、疲劳……哪一样都能让你功亏一篑。今天不整虚的，直接说点实战里的坑。

高分子材料到底是个什么构造？

高分子材料到底是个什么构造？

简单说，就是一大堆原子通过共价键连成链，链又缠在一起。这结构决定了它天生就跟金属不一样——各向异性、粘弹性、老化敏感。很多时候，你拿金属的思路去套，妥妥要出事。

比如聚酰胺（PA），也就是尼龙。吸水率贼高，但吸完水它韧性反而变好了。你说离谱不离谱？可尺寸稳定性就差了。精密齿轮要是没做调湿处理，装上去一转，噪音直接起飞。

还有聚醚醚酮（PEEK），好东西，耐高温耐辐射，但价格也感人。一个零件几百块，你敢随随便便用吗？多半是特定工况实在没辙了才选它。

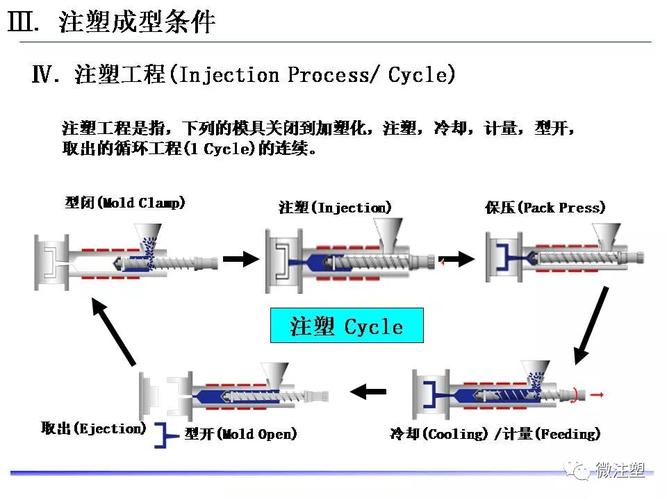

加工工艺：别以为注塑就是加热融化

加工工艺：别以为注塑就是加热融化

熔融指数、模温、剪切速率……参数多到头疼。真正的高手，看产品缺陷就能倒推出哪段工艺有问题。

就说缩水痕吧，多半是局部壁厚不均，或者保压没到位。熔接痕呢？典型是两股料流结合处温度降得太快。你光调注塑机参数可能解决不了，得从模具冷却水路设计下手。

搞纤维增强的时候更要注意。玻纤在流动过程中会取向，导致收缩率方向性差异。模具设计时没考虑，产品出来就是翘曲的。这问题我见了不下二十次。

选型实战：强度只是入场券

很多工程师一开口就是“这材料强度多少MPa”。拜托，强度只是最基本门槛。真正挑材料，要看长期性能。

• 蠕变：常温下可能不明显，但六十度以上，很多塑料扛不住长期载荷。
• 耐化学性：被清洗剂一泡就开裂，这种事还少吗？
• 抗UV：室外用，没加碳黑或紫外线稳定剂，晒一个夏天就粉化。

有次客户做户外电气外壳，选了POM（聚甲醛）。强度是没问题，但一晒就脆。换PP+碳黑，便宜还不开裂。所以说，选型得综合工况。

失效分析：从裂纹反推真相

塑料件开裂，别急着说“质量问题”。先看裂纹形态。

如果裂纹周围发白，多半是银纹，和应力有关。要是整片断裂面特别平整，可能是冲击过载。还有那种龟裂，往往是溶剂蒸汽导致的。

最头疼的是环境应力开裂（ESC）。材料在化学介质和应力双重作用下，远低于屈服强度就断了。记得有回液位传感器用PC（聚碳酸酯）壳，接触甲醇，几天就裂。后来换成尼龙，OK了。

问：高分子材料能替代金属吗？

问：高分子材料能替代金属吗？

答：不能一概而论。轻量化、耐腐蚀、集成度高是它的优势；但耐温、刚性、抗蠕变往往不如金属。汽车发动机周边，现在很多塑料水室替代铝合金，但那是在低温区。你让变速箱齿轮也用塑料？除非是PEEK或PA46特制，否则想都别想。替代要选对场合，不是所有金属都能被塑料翻盘。

问：如何快速判断材料是否合适？

问：如何快速判断材料是否合适？

答：先查材料的长期使用温度（UL长期热老化评定），再对比化学兼容性表。然后做样板实测，尤其要做耐疲劳和蠕变测试。别光看数据册，那都是理想条件。

加工中的质量控制要点

加工中的质量控制要点

高分子材料对工艺稳定性极其敏感。同一种料，不同批次可能都有差异。

• 干燥：吸水性材料没烘透，注塑后表面就出现银丝，甚至冲击性能暴跌。
• 回收料比例：加多了，分子量降级，强度下降。
• 螺杆转速：剪切过热导致降解，制品发黄变脆。

这些细节，做久了才能体会。建议工厂用红外测温枪实时监测熔体温度，别完全信温控表。

未来趋势：高性能和可回收并行

现在很多车企在用热塑性复合材料做结构件，比如连续玻纤增强的PA6或PP。一次成型，还能回收，比热固的SMC环保不少。

另外，生物基高分子也冒出来了，像PLA、PHA，但耐温低，暂时只适合包装。不过，技术迭代快，说不定哪天就突破了呢。

结语：材料没对错，选错才要命

说了这么多，核心就一句：别迷信数据，多测工况。高分子材料的世界太复杂，每个牌号都有脾气。工程师得蹲在车间，摸透它的性子。

最后，分享一个最实用的经验——需求明确前，先别急着定材料。多跟供应商技术聊，他们比你想的更懂自己家的料。但他们的建议也夹带私货，你得有自己的判断。
