你别说，现在但凡是个工业展会，没点复合材料展品都不好意思称自己是先进制造。可这玩意儿真到了产线上，往往是一堆让人抓狂的破事等着你。今天不念教材，就从一个老机械加工转行搞复材的视角，扯扯那些实操里躲不开的坑。

首先得破除一个迷信：复合材料不是“塑料加纤维”。它是一门精密到变态的学科。你想想，碳纤维直径才几微米，比头发丝还细，树脂基体又要保证它不被压碎，同时还得让载荷传进去。这中间的界面科学，够写几十篇博士论文了。

碳纤维复合材料微观界面形貌电子显微镜照片

我记得刚接手第一个复材项目时，照着手册选了个热固性环氧树脂配方，固化工艺也是按标准走的。结果出件一测，孔隙率超标了一倍多。排查了俩星期，最后发现是真空袋密封度不够，有一丝漏气。那丝密封胶条有个小缺口，你肉眼根本看不出来。就这，一批8个件全部报废。损失几十万，老板脸色像锅底。

铺层设计与成型工艺：你以为的“按图施工”没那么简单

铺层，听着好像就是把一层层预浸料叠起来。实际上，角度偏差1度，最终厚度可能差0.1毫米，受力状态就变了。尤其是航空件，全要无损检测。我见过一个老师傅，手工铺层，效率高，但每层都要用激光投影定位，精细得像绣花。

再说固化。热压罐里温度、压力、真空度三要素，各自都是曲线控制的。升温快了，树脂流动不均匀，容易导致纤维贫富区。压力小了，层间有气泡。真空度波动，直接报废。所以现在都用带数据记录的智能控制系统，但即使这样，罐内不同区域温差仍可能超过5度。那些老工程师靠放置热电偶的经验，能把这误差压到2度以内——这本事，现在年轻人真学不会。

✅ 这里插一句：如果要入行复材，先学会看温度和压力曲线，比学任何仿真软件都实用。

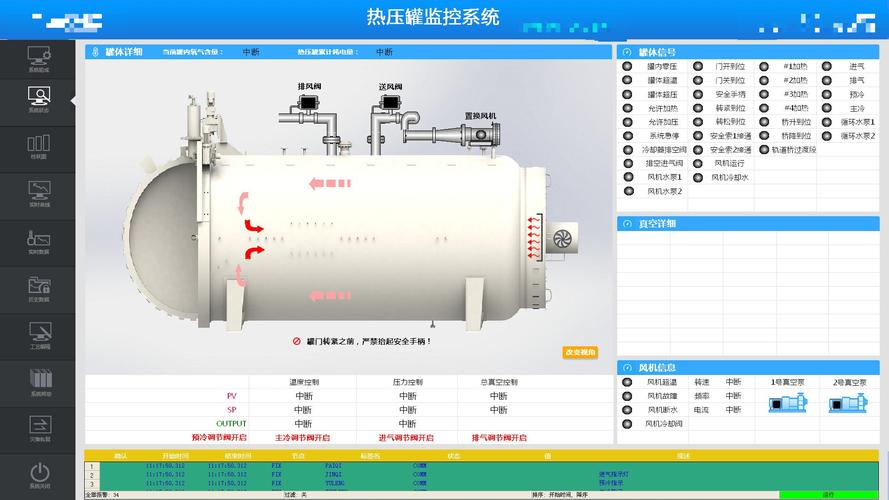

航空复材零件热压罐压力温度参数监控界面

问：那自动铺丝和手工铺层，差距真的那么大吗？

答：自动铺丝胜在一致性和效率，尤其适合大型曲面件，比如机身蒙皮。但它也有“小脾气”，比如对预浸料的粘度、宽度控制很敏感，料一旦有点毛边，铺丝头就报警。手工铺层虽然灵活，但人的因素大，两个人铺出来的件质量可能差距显著。所以高端领域现在慢慢都转自动铺丝了。

热塑性与热固性：别急着站队，都是被成本逼的

热塑性与热固性：别急着站队，都是被成本逼的

热塑性复合材料这两年话题度爆棚。怎么说呢，它确实好——能焊接，能回收，成型周期以分钟计。比如用感应加热把两个零件焊在一起，那效率比胶接高了不知多少。但问题是，热塑性的加工温度通常在350度以上，模具和设备的投入非常大。你一个小公司，想玩转AFP+热固性已经够呛，再上热塑性，资金链分分钟断给你看。

反观热固性，虽然固化时间长，但工艺包成熟，从手糊到RTM到VARI，总能找到一款适合你钱包的。有些老厂用手糊工艺做渔船，照样活得很滋润。所以我的观点是：材料不是越新越好，能稳定出片才硬道理。

❗ 而且热塑性材料有一个暗坑：预浸料存储条件苛刻。你拿热固性预浸料，只要冷冻保存，过了货架期稍微解冻可能还能用，虽然性能略降。热塑性呢，它本身不反应，但也怕潮气。潮气进去了，材料内部微观孔隙一堆，影响界面性能。我亲眼见过一箱高强热塑带，因为冷库里除湿机坏了，整箱发霉……那可不是表面发霉，是内部吸水，废了。

所以啊，选什么材料，得先算好账：设备折旧、环境改造、人员培训……都不是小数目。别被PPT上漂亮的性能曲线冲昏头。

问：工厂想上复合材料项目，第一步应该做什么？

答：先别急着买设备。找个行业里真正干过生产的顾问，把你目前的厂房、公用工程、人员水平过一遍，出一份可行性分析。重点看有没有恒温恒湿车间、有没有能处理树脂废气的环保设施、以及有没有懂工艺的质量工程师。这三条没有，后面全是坑。

维修与检测：复合材料“永久免修”是个伪命题

维修与检测：复合材料“永久免修”是个伪命题

很多客户买复材件，觉得它耐腐蚀、不怕疲劳，就以为一劳永逸。扯淡。复材最怕的是目视可见的分层，别小看一个0.1毫米的分层，在疲劳载荷下会慢慢扩展。所以定期检测少不了，常用的是超声C扫，或者红外热成像。但这些设备贵，一次检测的费用能赶上买件价的十分之一。

维修就更讲究了。你补一块，既要打补丁，还要考虑原结构的载荷路径。如果原结构是蒙皮加筋，你随便挖个洞往里填胶，那等于把力都甩给旁边的好材料，导致二次损伤。所以航空维修手册里对打磨坡度、补片大小都有严格规定。说到底，复材维修是门精细手艺活，不是抹腻子那么简单。

💡 不过近两年有个好消息：微波固化修复技术正在工业化，可以局部加热，控制在很小的区域，修复后强度和原结构差不多。但设备还是一笔开销。

总之吧，复合材料是个需要敬畏的行业。它给你轻量化和高性能的回报，但也在工艺、检测、环境控制上苛求你。没有那个金刚钻，千万别揽瓷器活。如果你真要干，先把上面的账算清楚再说。

好，就聊这些。后面想到什么再补充。
