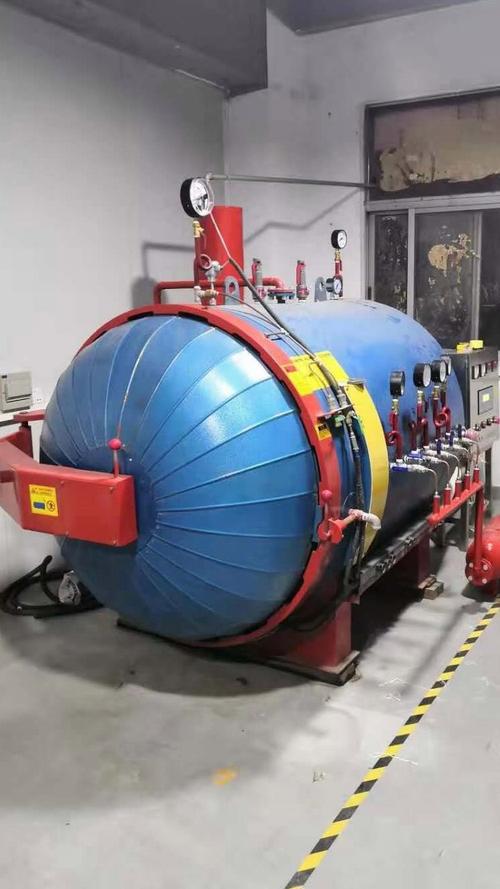

机械工业这七八年，感觉最折腾人的一件事是什么？是报错图纸上的材料标注从Q235变成了T800级别碳纤维预浸料。说实话，一开始我挺排斥的——搞了十几年金属加工，你说用几层黑布糊的玩意儿替代45钢？疯了吧？ 但现实打脸很快。客户那边一个机械臂末端执行器，原来用铝合金整块铣出来，1.2公斤重，电机带起来抖动厉害。换碳纤维层压板做，只有0.4公斤。不是减重，是直接砍掉三分之二啊！而且刚度还特么提高了。那一刻我就知道，这玩意儿已经不是实验室玩具了。 ## 碳纤维凭什么能替代钢材？ 先说个扎心的数据对比。T700级碳纤维的单丝抗拉强度能到4900兆帕，普通45钢调质后也就800兆帕左右。当然你不能直接拿丝比块体，但碳纤维复合材料比强度是钢的7倍以上，比模量也高出一截。 更关键的是**可设计性**。金属各向同性，性能摆在那里，你要是觉得不够只能换牌号。而碳纤维复合材料完全不同——你控制铺层方向、层数、顺序，就能让某个方向强度特高，另一个方向故意弱一点。懂行的机械工程师应该能意识到，这相当于在材料级别做拓扑优化。 ❗但注意，别把“可设计”吹上天。铺层方案是拿试错堆出来的，不是软件里点两下就有。 我们厂去年接了个医疗设备外壳的活，要求轻且屏蔽电磁干扰。本来想直接用铝板，结果碳纤维板加一层铜网效果更好，还顺带解决了冷桥问题。说实话，这种组合思路以前根本不敢想。 碳纤维复合材料机械臂结构件铺层示意图 ## 加工车间的血泪教训 别以为碳纤维上了机床就和金属一样干。那粉尘黑滋滋的，吸到肺里可不好玩。车间老师傅第一次铣碳板，干完一台设备全是毛刺，刀具磨损快得吓人。后来才明白，**必须用金刚石涂层刀具**，转速和进给要重新标定，排尘要单独接吸尘器。 还有钻孔。实心层压板打个孔，稍不小心就会分层，表面剥离一块。你得先用小直径钻头预钻，再扩孔，而且出口处要垫板。刚入行的兄弟问我：“为啥不直接用压窝钻？”我直接喷了——“你见过哪个图纸上敢给你窝头窝下去的？”就这样一个个小细节，能把工艺员逼疯。 说到这里，有个问题一百个新手都会问： 问：碳纤维和铝合金比到底轻多少？答：密度上，碳纤维复合材料约1.6g/cm³，铝合金约2.7g/cm³，轻了大概40%。但注意，实际构件重量取决于刚度设计，不是简单密度比。通常同等刚度下碳纤维可以做薄许多，所以最终能轻50%以上。 但重量降下来，成本涨上去。好一点的预浸料一平米上百块，加上模具、热压罐、人工打磨，一个碳纤维零件换同等铝合金件，价格可能翻三到五倍。所以什么时候用？——要么是性能要求极高，要么是批量小不在乎成本。 ## 别急着换材料——先看懂这几个坑 第一坑：**别拿碳纤维动辄碰高温**。树脂基碳纤维长期服役温度一般不超过150℃，你看看发动机舱区域就算了。但换陶瓷基复合材料（CMC）能扛住1000℃以上，不过那玩意儿加工更难，切个边都要用水刀，目前也就航空发动机和核工业用得起。 第二坑：导电性。碳纤维本身导电，但和金属接触时容易发生电偶腐蚀。我见过某设备上用碳纤维支架配不锈钢螺栓，才半年接触面就锈蚀了。解决办法是加绝缘垫片或做阳极氧化处理，但设计时得提前想到。 第三坑：**制造周期**。金属件三天交货，碳纤维件呢？铺层要手工做，固化要半天，后处理还得几个小时，运气好也要一周。所以很少有大批量通用零件用碳纤维，除非像某手机厂那样，愣是把碳纤维用在折叠屏转轴上，一个部件摊到每台手机上成本也才几块钱。 碳纤维预浸料热压罐成型工艺实物图 ## 新材料的联动效应：增材制造带来什么？ 现在3D打印连续碳纤维的工艺越来越成熟。Markforged那类打印机能在尼龙基体里嵌入连续碳纤维丝束，打印出来的零件在特定方向上强度堪比铝件。这解决了传统碳纤维零件设计制造分离的痛点——你可以直接优化晶格结构，然后一次性打出来。 说实话，我看过一些同行用这种打印件做机器人夹爪，重量是原来的一半，但那个夹持稳定性……啧，真不是吹的。还有个细节，打印过程可以控制纤维路径，相当于把铺层逻辑写进G代码里，这才是真正的“设计即制造”。 💡不过话又说回来，现在连续碳纤维打印机成本还是高，设备十几万起步，材料也贵。但趋势已经很明显——碳纤维复合材料和增材制造正在互相改造。前阵子我们去国外考察，看到一台龙门架3D打印机直接挤出短切碳纤维增强ABS，做出来一个3米长的检具，热变形小得惊人。 问：碳纤维复合材料最大的劣势到底是什么？答：不是贵，不是加工慢，而是“脆”。碳纤维层压板对冲击载荷很敏感，你拿锤子敲一个钢件凹了但不断，碳板表面直接裂开。所以设计时要避开点接触冲击，必要时加防护层或混合层结构。这个坑如果没意识，做出来一到现场就废。 ## 到底怎么选新材料？我的野路子建议 别迷信“高端材料”。我见过有人给一块简单的法兰盘非要用碳纤维，结果成本翻十倍，性能过剩还出问题。**真正的高手是先算清楚受力工况，再决定用哪类材料**。 比如需要高刚度、轻量化、动载荷不大——碳纤维是首选。需要耐高温耐腐蚀——考虑陶瓷基复合材料或钛合金。需要摩擦磨损小——工程塑料加耐磨涂层比碳纤维更实用。材料之间不是替代关系，而是各有各的领地。 有时候旧材料改改也有惊喜。比如把PEEK塑料里掺入30%碳纤维短纤，耐磨性和强度都上来了，还能注塑量产。这玩意儿现在在半导体设备里很常见，比铝合金做的真空吸盘更耐疲劳。 最后说一句，搞机械的不懂材料，就像炒菜的不懂火候。你想在制造业混出头，必须把材料学的基础打牢。好在现在企业培训也多了，但小厂的技术员，多数还是自己啃——实在不行就买几块材料样板回来掰一掰，比什么课都管用。 反正，新材料这趟浑水，又深又浑，但踩进去才有肉吃。关键是别被那种吹得天花乱坠的广告忽悠，多做实验，多积累数据。你踩过的坑，都会变成你设计生涯里的护城河。 哦对了，如果手上有个非标结构件，重量减不下来，不妨试试把局部挖空贴碳纤增强，别想着全件替换——那是土豪干的事，咱们老百姓得精打细算。
