干了十几年熔炼，说实话，这活儿远看是火与钢的浪漫，近看全是汗和灰。今天不整那些虚头巴脑的理论，就聊聊熔炼车间里最实在的细节——从配料、加料到温度控制，再到扒渣、精炼、浇注，每一步都藏着坑，也藏着门道。

先说配料。别小看那几张配料单，新来的技术员照着公式算出来，老炉前工一眼就能看出毛病——废钢的锈蚀程度、炉衬的侵蚀状态、甚至天气湿度，都会影响实际收得率。前阵子一个厂就是因为配料时没算上合金元素的烧损，结果出炉的化学成分偏下限，整炉报废，十几万没了。

所以我现在跟年轻人讲，配料不是算术，是经验学。你得知道炉子里上一炉残留了什么渣，感应炉的坩埚有没有裂纹，电弧炉的电极损耗多少——这些全得揉进去。💡建议每个熔炼班组都做一本“炉况日志”，记录每次加料的异常情况，比什么理论都管用。

加料顺序，是熔炼的第一道鬼门关

加料这事儿，看着就是往炉子里扔铁，其实讲究大了。先加底料还是先加合金？什么时候加石灰？造渣剂是分两次加还是一次闷进去？

有一次我在现场盯一个中频炉班组，他们为了赶时间，把回炉料、废钢、合金一股脑全倒进去。结果加热到后期，高熔点的钼铁还没来得及化，低熔点的铝已经把炉底烧穿了。呲啦一声，钢水漏到炉坑里，整个车间跟放烟花似的——万幸人没事。

正确的做法是：大块料垫底，小块料铺面，合金按熔点高低排序穿插加入。比如熔炼高锰钢，锰铁要在钢水基本化清后再分批加，不然氧化烧损能吃掉你一半的锰。另外，所有加入的料必须干燥。带水或者带锈的料，在高温下一爆，飞溅的钢渣能糊你一脸，这可不是闹着玩的。

问：为什么有些炉子加料时会响“呯”的一声，甚至料直接弹出来？
答：多半是料里夹了水或密闭空腔，高温下蒸汽急剧膨胀，相当于小爆炸。所以进炉前的烘烤和除锈绝对不能省。特别是雨雪天，废钢表面看着干，里面一包水，害死人。

温度控制——多一度少一度，成色两重天

熔炼的温度不是看着仪表盘那么简单。热电偶插在熔体里，测的是局部温度，但炉内上下温差可能差几十度。尤其是感应炉，电磁搅拌会形成驼峰，表面温度高，底部温度反而低，如果只管表面温度，实际钢水可能还没到最佳浇注温度。

我自己有套土办法：看渣子的流动性。渣子滑溜像水一样，温度基本到位；渣子发粘、结疙瘩，溫度偏低；渣子翻腾得厉害、发白，那就是超温了。超温不仅烧掉合金元素，还会让炉衬加速侵蚀——那一层砂子被高温烧酥了，几炉下来就得补炉，成本蹭蹭往上涨。

现在有的厂上了红外测温加智能控温系统，能做到连续监测。但别迷信设备，机械也会出错。我见过红外探头被烟尘糊住，显示的温度虚高，结果实际钢水过热度不够，浇出来的铸件缩孔一堆。所以，设备是辅助，手感是底线。老炉前工往炉门口一站，看一眼电火花，就能估个八九不离十，这功夫不丢人。

扒渣与精炼，最看出功力的环节

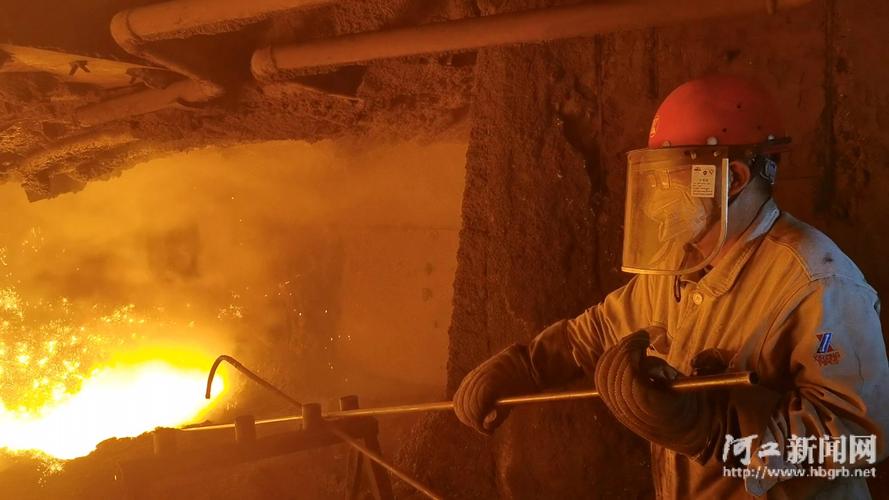

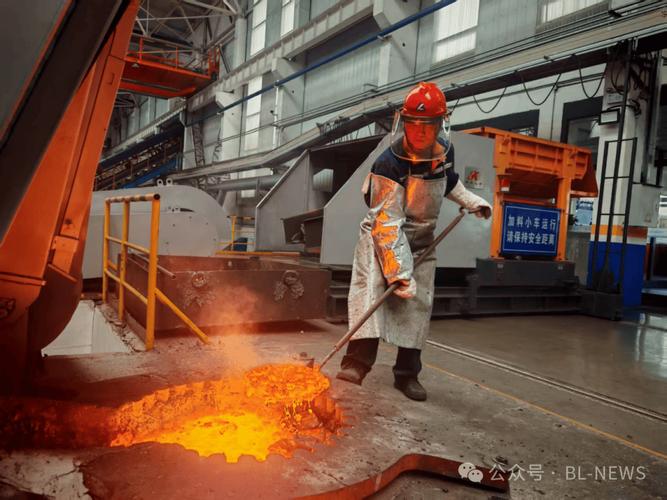

扒渣是力气活，也是技术活。渣扒得太早，钢水里的反应还没完成，杂质会留在钢里；扒得太晚，渣子返干，又得重新造渣。得瞅准时机——渣子由稀变稠，颜色由黄变灰白，那就是该扒了。每次扒渣要干净利落，别让渣子挂在炉嘴边缘，不然浇注时渣子混进钢水流，铸件就废了。

精炼呢，现在很多厂都上了LF炉（钢包精炼炉），造渣、脱氧、合金化都在钢包里搞定。但中频炉和电弧炉的厂子，往往就靠炉内沉淀脱氧加吹氩搅拌。也有先进一点的，用喂丝机把钙线、铝线打进钢包深处，这个效果比撒粉剂强多了。我的经验是：精炼不是越高科技越好，而是要让夹杂物有足够的时间上浮。吹氩太猛，钢水翻腾，反而把夹杂物打散成微小颗粒，悬浮在钢里出不来。

问：为什么有时候精炼完了，钢水看起来挺干净，但浇出来的铸件还是有非金属夹杂？
答：极可能是氩气搅拌时间不够，夹杂物没来得及上浮到渣层。或者渣的黏度不对，吸收了夹杂物又吐出来。建议精炼后镇静个5~10分钟再浇注，让钢水里的夹杂物慢慢上浮。别急，急就出事。

浇注，最后一步的惊心动魄

浇注这事儿，我每次都在旁边盯着，一直盯到钢水进型。浇注速度太快，型砂里的气体来不及排出，会“呛火”；太慢，钢水在浇口杯里降温，凝固在浇道里，要么冷隔，要么浇不足。

现在有些厂用滑板浇注、塞杆浇注，自动化程度高了，但手动浇注还是不少。手动浇注时，一手扶着浇包，一手控制倾转速度，眼睛要看着型腔的冒口——钢水快升到冒口时，就得减速，快要满时，立刻停。这个手感，没有几百炉练不出来。

对了，浇注前一定要把钢包烫热。冷包浇注，钢水一进包就结壳，流动性直线下降，后头的型腔根本充满。我们一般会把钢包烘烤到暗红色，再用铁水冲洗一遍内壁，再正常接钢。

安全：熔炼是男人的浪漫，也是死神的邻居

不是吓唬人。我亲眼见过钢水遇水炸开的场面，十几米高的火柱，那一瞬间脑子是空白的。所以厂里的安全规程，每一条都是用血换来的。

✅ 严禁湿手接触电极夹头，因为潮湿会导电；
✅ 出炉时一定同步开启除尘风机，否则烟气中毒；
✅ 炉台周边必须干燥，哪怕一滴水也要擦干净；
✅ 钢包吊具每次使用前检查，不能只看外观，要听声音——有裂纹的吊钩敲击声发闷。

还有一个细节：炉衬厚度检测。用激光测厚仪每周扫一遍，发现局部侵蚀超过60%就要重新打炉衬。有些厂为了省钱，熬一炉是一炉，结果漏炉的瞬间，钢水把炉台烧穿，那就不是省钱的问题了。

工艺参数，要记在心里，更要记在纸上

我见过不少车间主任，凭经验口口相传，新一代工人一头雾水。说实话，熔炼工艺的每一个参数都值得记录，包括炉料的化学成分、熔化时间、最高温度、保温时间、精炼剂用量、镇静时间等等。这些数据积累起来，就是你们厂最宝贵的工艺数据库。

现在市场上有很多MES系统能自动采集数据，但很多小厂还是靠人工记录。人工记录有个好处——顺手把异常现象也记下来，比如“今天料里混了块带油污的铁，碳量偏高了0.03%”，这种信息是系统自动采集不来的。

问：怎么判断熔炼工艺是否正常？除了仪器，有什么土办法吗？
答：看火色、听声音、闻气味。正常熔炼时炉焰是淡蓝色，如果发黄说明炉内氧化性强；炉子声音沉闷，可能电流不稳或堵塞——当然，最靠谱的还是每天一早取一个光谱试样，看化学成分有没有常态漂移。别嫌麻烦。

最后说一句吧。熔炼这行，越干越敬畏。你以为你在操控炉火，其实是炉火在考验你的耐心和细致。每一个合格的铸件，都经历了千度高温的洗礼，而站在炉前的我们，也得跟着一起“熔炼”——把浮躁、粗糙、侥幸都扒掉，剩下的才是真正的匠人。

（本文根据个人经验撰写，欢迎同行交流批评。熔炼工艺千差万别，本文仅供参考。）
