说实话，干这行这么多年，见过太多人一提到连接就只会想到焊接和螺丝。直到有一次在客户现场，看到一台用了10年的设备，某些关键部位居然还是靠胶水粘的。当时我真有点不屑——胶水？那不是糊弄小孩子吗？

结果等拆开检查时，我愣住了。那粘接界面干净得让人舒服，厚度均匀，轻轻一掰居然纹丝不动。后来查了资料才知道，这叫结构粘接。从那以后，我专门研究了好一阵子。今天索性把这个话题拆开了聊。

粘接的本质：不是“胶水”那么简单

工业粘接，说到底是利用胶粘剂把同种或异种材料牢牢结合在一起的工艺。但它跟咱们文具盒里的胶水完全是两码事。工业级胶粘剂往往是高性能的环氧、聚氨酯、丙烯酸酯或硅橡胶，强度高得惊人。

你想啊，飞机翼肋上的蒙皮，有的就是用粘接做的；汽车车身大量的钣金件，如今也流行粘接+点焊的混合工艺。这背后靠的是胶层与被粘物表面之间形成分子级别的结合力，包括机械锁合力、化学键力，还有范德华力。

说白了，粘接的质量，一半取决于胶，另一半取决于表面。要是表面带着油污或锈迹，神仙胶也白搭。所以工业粘接的第一课，永远是表面处理。✅

工业结构粘接表面处理工艺对比示意图

有人说那为什么不直接用螺栓呢？能拆装，好维修。但是，螺栓会在连接处产生应力集中，还会增加重量。粘接呢，应力分布在整个胶层上，非常均匀，还多了密封和减震的效果。

工艺控制：粘接质量全看这几个细节

很多工程师对粘接态度暧昧，主要因为觉得它不稳定。其实稳定性完全取决于工艺控制。我见过不少车间，涂胶的时候倒是随意，结果一批产品一半开裂。问题出在哪儿？

第一，表面粗糙度。太光滑了胶抓不住，太粗糙了又容易产生空隙。通常用喷砂或打磨到某一特定粗糙度，比如Ra值在0.5~2.0微米之间，具体看胶种。

第二，胶层厚度。别以为胶越厚越结实。胶层太厚，内部缺陷概率增加，而且剪切强度反而下降。一般来说，150微米左右的厚度是个不错的选择。

第三，固化条件。温度、湿度、时间都得严格按数据表来。我曾经见过一个工人为了赶进度，把固化温度从80度调到了120度。结果胶是干得快，但脆得跟饼干似的。切记，温度不是越高越好。

问：车间想缩短固化时间，有没有办法在不影响强度的情况下加快速度？

答：有。可以考虑通过高频感应加热或红外辐射，只对胶层局部加热。但前提是胶粘剂本身支持快速固化路线。比如双组分甲基丙烯酸酯，常温下20分钟就能达到操作强度。但如果是环氧，就得换用高温固化体系。改工艺之前，最好先做小样测试。

这里还有一点容易忽略——湿气。聚氨酯胶对湿度敏感，操作环境湿度要是超过80%，胶层里会起泡，剥离强度直线下降。所以有必要在涂胶工位装个除湿机。❗

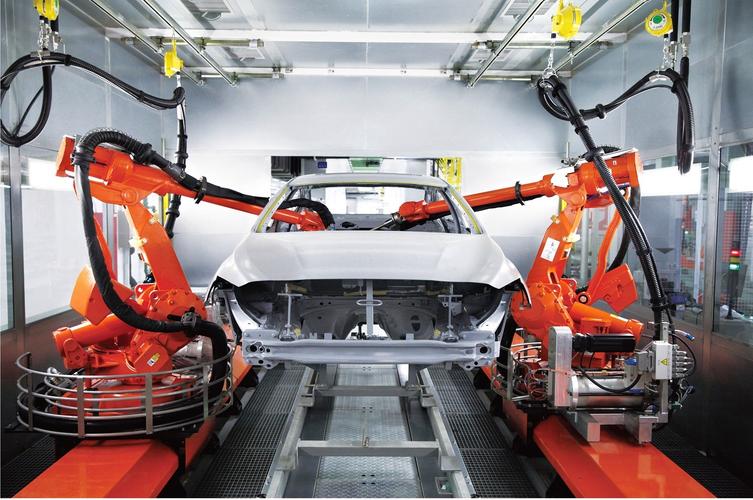

汽车总装车间机器人自动涂胶设备实拍

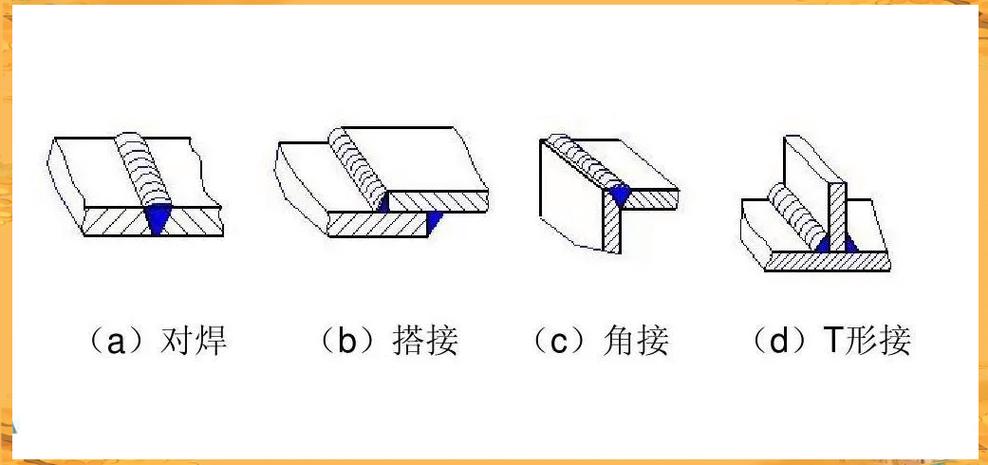

选型指南：粘接、焊接还是螺栓连接？

选型指南：粘接、焊接还是螺栓连接？

这个问题没有绝对答案，得看工况。我是这么判断的：

• 需要承受极大冲击且要求耐高温？选焊接。
• 需要经常拆卸维修？选螺栓。
• 面对异种金属、复合材料，或者薄板件？粘接往往是最优解。
• 既想密封又想减震？那更是粘接的强项。

不过话说回来，很多高端制造用的是混合连接。比如车身制造，先涂结构胶，再点焊或者铆接。这样既有焊接的强度，又有胶的密封和韧性，还提高了疲劳寿命。这个思路大家真的可以试试。💡

问：金属件粘接可靠吗？会不会用着用着突然脱落？

答：只要粘接面处理正确，并且胶种选对，金属件粘接的可靠性非常高。航空领域有很多几十年的粘接案例。但要注意，金属的热膨胀系数差异大时，粘接层会受到额外的剪切应力。这时候建议选韧性更好的胶，或者在设计上做应力缓和，比如在胶层中加入金属网或有机纤维。

另外，耐老化性也别忽视。户外产品要选抗UV配方，在潮湿环境下要用耐水解的聚氨酯或环氧。总之，别把胶粘剂当黑箱，摸清它的脾气，它就是一把好刀。

写到最后，想起一句同行的话：焊接是钢铁的婚礼，粘接是异种材料的握手。虽然有点文艺，但真就是这个理。下次遇到连接难题，不妨多考虑一步——也许粘接才是那个更聪明的答案。

好了，就聊到这儿。一篇文章没法把所有细节都写透，但这几点应该够你重新审视粘接工艺了。有不同看法，评论区见。
