过盈连接：从公差配合到装配工艺，一文讲透

2026-08-13 17:10:48东方不败杂谈65

说实话，搞了十几年机械工程，每次看到图纸上标着过盈配合，心里还是会咯噔一下。这是个看着简单、实则特别容易翻车的连接方式。没有螺栓，没有焊缝，就靠孔和轴之间那零点零几毫米的“挤”，却要承受巨大的扭矩和轴向力。今天我就把这层窗户纸捅破，讲讲过盈连接的选型、计算跟装配。

过盈配合公差带示意图

过盈连接到底是咋回事？

说白了，过盈连接就是利用材料弹性变形，把两个零件紧紧箍在一起。轴的直径比孔的直径大，装进去之后，一个被压缩，一个被胀大，接触面上产生正压力，靠这个压力产生的摩擦力来传递载荷。摩擦连着动，你转它也转。小时候玩木头积木，硬往缝隙里塞一块木片，两者卡死，一个道理。

但工程上远没那么随意。过盈量取决于材料、壁厚、表面粗糙度、使用寿命，甚至温度。你把过盈量选大了，装配时零件直接开裂；选小了，运转起来“当当当”松动，甚至轴在孔里打滑，出大事。别小看这个基础得不能再基础的连接方式。

选过盈量，别光查表，要算清楚

很多刚入行的工程师喜欢直接查手册，比如基孔制H7/r6、H7/s6，拿来就用。这没问题，但前提是你得明白表后面的逻辑。公差配合表是基于一定的材料弹性模量和壁厚比，而你实际工况可能差远了。薄壁零件，过盈量就得严格控制；塑料件跟钢件配合，温度膨胀系数完全不同，你按钢件查表，绝对翻车。

计算公式也不复杂，核心是拉梅公式（Lame公式），用来算厚壁圆筒的应力。你大概算一下接触应力，再乘以摩擦系数，再乘以接触面积，看看能传递多大力。最后校核材料屈服强度，别让零件过载。

❗ 这里提醒一句：摩擦系数是个玄学，表面处理、润滑状态、装配速度都影响它。所以设计时最好留至少1.5倍的安全系数。别卡得太死，工程上不是做数学题。

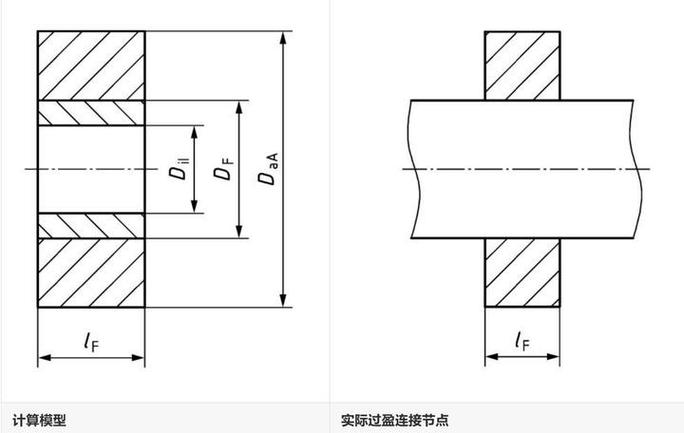

圆柱过盈连接应力分布计算图

热装、冷装、压装，该怎么选？

选定了过盈量，装配方法就成了关键。方法错了，同样会坏事。

压装最直观——液压机一压，直接顶进去。适合过盈量不太大、零件刚性好的情况。但最怕就是咬合，刚开始还好，中途突然卡住，进退两难。所以压装对同轴度要求极高，端面倒角、导向锥都得做好。说实话，有时候压装就像挤牙膏，挤得顺滑全靠前戏。

热装是加热孔件，让它膨胀，然后轻松套到轴上，冷却后自然抱紧。适合大过盈量或大型零件。加热方式有油浴、感应加热、火焰烘烤。感应加热最可控，但设备贵；火焰烧容易受热不均，一不小心零件变形。我之前就见过一个齿轮，用氧气乙炔烤的时候没控制好温升，局部退火，齿面硬度全没了，直接报废。热装这事吧，火候比炒菜还难把握。

冷装则是把轴件放在液氮里冻结，缩小后再装入孔内。适合包容件很大没法加热，或是怕加热影响材料性能的场合。冷装速度要快，因为轴一离开液氮，温度很快就回升，过盈量就回来了。操作时一定得戴防冻手套，这可不是开玩笑的。

✅ 怎么选？记住一句经验：小过盈压装，大过盈热装，精密件冷装。当然也要看结构工件大小和批量。大批量生产时，感应加热配合自动压机，效率最高。

装配过程中的坑与细节

你以为算好过盈量就万事大吉了？太天真了。装配时那些“小意外”才让人头大。

首先，表面处理很关键。压装前得加油润滑吗？有人说不加，怕减小摩擦；有人说要加，避免拉伤。实际上，要看你用的是哪种连接。如果是靠摩擦力传递载荷的，你加润滑油那就是在“犯罪”，摩擦系数一下掉到0.1，连接强度全没了。但如果不加，干压容易产生微动磨损，甚至打滑。折中办法是涂一层MoS₂之类的二硫化钼润滑剂，只在装配时起润滑作用，装好后干燥，摩擦系数还能保持。

其次，温度控制。热装时，加热温度不能超过回火温度，否则材料性能就变了。一个简单的经验公式：加热温度 = (过盈量 + 装配间隙) / (孔径 × 线膨胀系数)。但温度不是越高越好，很多操作工习惯用500°C“烤一下”，看得我血压都高了。

还有，装配到底要多快？压装的压入速度一般控制在2-10 mm/s，太快容易卡死，太慢效率低。热装则要稳、准、快，对准孔位后一口气推到位，别犹豫，一旦冷却抱死，你想调都调不了。

问：为什么有时候压装力会突然飙升？

答：很可能是接触面发生了“咬合”（galling），也就是金属微凸体局部熔焊又被撕裂。这跟表面粗糙度、材质、润滑都有关。对策是提高表面光洁度、使用磷化处理、或者被包容件表面镀一层很薄的金属（比如镀铜）来防止粘着。

问：过盈连接装配后还能拆吗？

答：当然可以，但你得有专门的拆卸工具。常见的方法是液压拆卸法，在轴上专门开油槽，用高压油泵把油压入配合面，让零件膨胀，然后轻轻一推就下来了。还有一种就是拉马加火焰加热，但容易损伤零件。所以设计初期如果考虑到维修拆卸，最好预留液压拆卸油孔，这个钱千万不能省。
