干焊接这行二十年，在车间里最常被问的一句话是：“钎焊和电焊不是一回事吗？”每次我都要翻个白眼。兄弟，要是真一样，哪来那么多讲究？钎焊的温度是低，但它玩的不是熔化母材那一套，靠的是毛细作用，让钎料自己钻进缝里。有点意思吧？可就是这“自己钻进”，让多少人翻车。

钎焊毛细作用原理示意图

钎焊到底是个啥？——别跟熔焊混在一起

钎焊到底是个啥？——别跟熔焊混在一起

先说原理。钎焊用的是熔点比母材低的金属作钎料，加热到钎料溶化，但母材不化。这个时候，液态钎料在母材表面润湿，顺着缝隙往里钻——对，就是毛细现象。你琢磨一下，如果你把一根细管子放进水里，水会自己爬上去，钎焊就是靠这个把两个零件粘在一起。

另外，钎焊还分软硬，分界线是450°C。低于这个温度，是软钎焊，比如电子板上的焊锡；高于它，就是硬钎焊，比如我说的银钎料、铜钎料。这两者的接头强度差得远，所以别搞混了。

所以说，钎焊最大的好处是什么？母材不熔化，没有热应力，强度几乎不变。对于那些要求严格的薄壁件、异种金属接头，熔焊根本不敢碰，钎焊轻轻松松搞定。比如硬质合金刀头焊在刀体上，用银钎料加感应加热，强度比你想象的高多了。

不过，有人觉得钎焊强度不行。其实这是个误区。你想，搭接面积够大，受力面积大，强度自然高。我做过测试，一个20mm宽的搭接接头，用铜钎料，拉断强度能到400多兆帕。真不低了。

问：钎焊能焊哪些材料？
答：几乎你能想到的都能焊，钢、不锈钢、铜、铝、钛，甚至陶瓷和金刚石。关键是选对钎料和工艺。比如铝就得用铝基钎料，钛就得用钛基或银基。

三种常见的钎焊方法，怎么选？

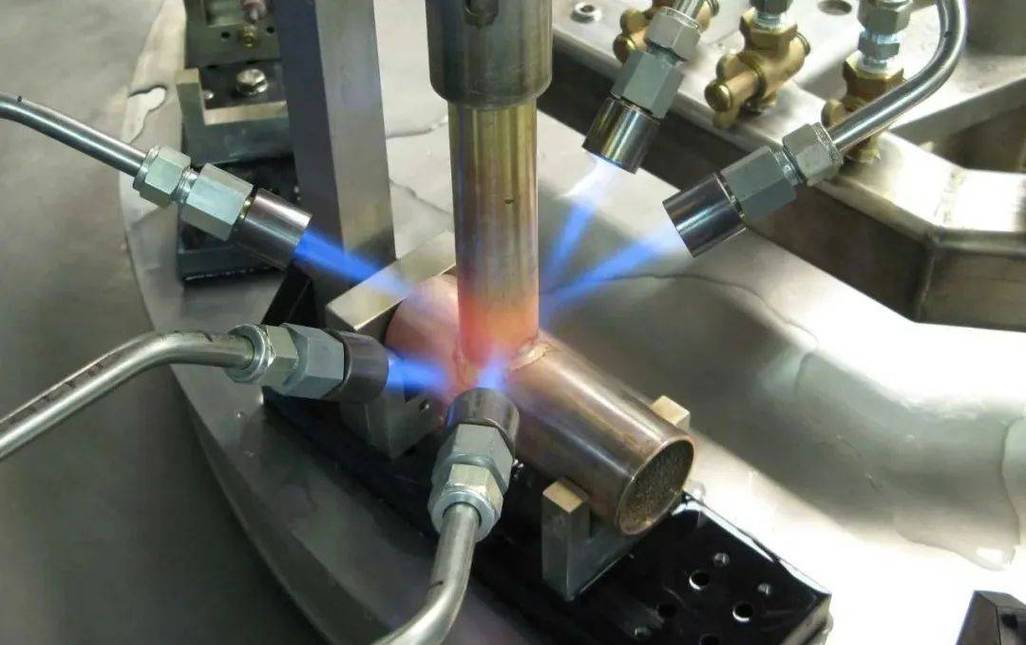

第一个是火焰钎焊。说白了就是拿乙炔焰烤，成本低，灵活，适合小批量和修复。但缺点也明显，温度不好控制，特别考验手感。老师傅看火候，新手就容易把钎料烤飞。

第二个是感应钎焊。用高频电流加热，速度快，一按开关，几秒钟就完事。特别适合批量生产。不过要专门做感应线圈，形状复杂的零件就头疼。

第三个我得好好吹一下——真空钎焊。✅ 把工件放在真空炉里，整个加热过程没有氧气，不用钎剂，焊出来的东西光洁漂亮，性能可靠。现在汽车换热器、航空航天零件，哪个不用它？就是设备贵，而且炉子里的温度场要均匀，不然一批零件有的好了有的还凉。

简单对比一下：
· 火焰钎焊：设备便宜，但靠手艺
· 感应钎焊：效率高，适合大批量
· 真空钎焊：质量最好，就是贵

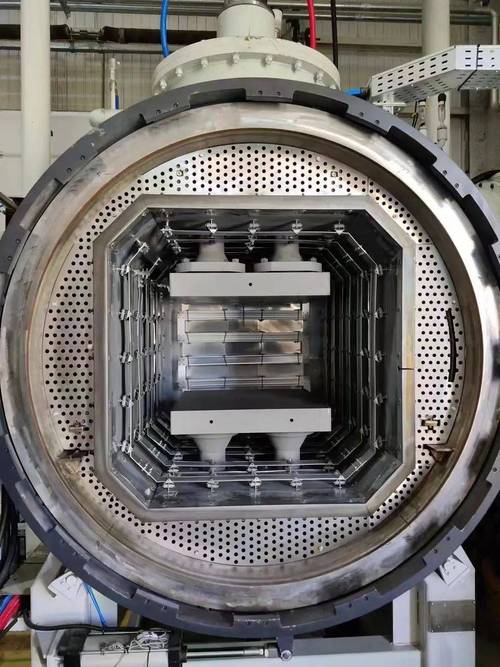

真空钎焊炉内部结构图

问：我们厂想上自动钎焊，先选哪种？
答：要是产品单一、量大，感应钎焊最容易自动化。要是形状复杂、要求高，就得看真空钎焊了。说实话，得根据你现有的生产线来设计。

钎焊缺陷的坑，你躲得开吗？

谁都希望焊一次就成功。但现实是气孔、未钎透、脆性相，一个个等着坑你。

气孔这东西，大多是因为加热太快，钎料里的气体和钎剂分解的气体来不及逸出，就卡在焊缝里了。所以加热要稳，别猛火。

未钎透就更有意思了，❗ 外表看挺好，实际上里面是空的。原因多半是间隙不对。间隙太小不进去，太大了又留不住。一般来说，0.05到0.15毫米最合适，得看用什么钎料。

至于脆性相，那是冶金反应的结果。比如铜钎焊钢，温度过高时铜和铁会生成ε相，硬而脆。所以温度曲线必须按标准来，别自己发明创造。真的，别不信，工厂里那些断裂的事故，八成都是瞎调参数。

我自己的经验是，钎焊前把工件表面处理干净，别留油污和氧化皮。再一个就是托架要稳，不然零件一动，钎料就流歪了。

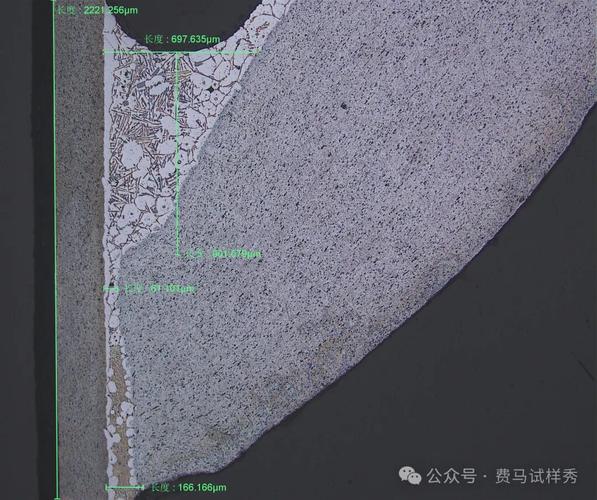

钎焊缺陷气孔金相组织照片

问：气孔怎么预防？
答：控制加热速度，别让温度飙升。还有钎剂别涂太厚，太厚反而容易包裹气体。

问：怎么判断钎焊质量？
答：外观看圆角是否光滑均匀，再配合敲击听声音，或者直接做切片金相。有时候还会做X-ray探伤，反正办法挺多。

好了，说了这么多。其实钎焊这行，动手比动口重要。你要是真想学，就多干，多拆解，多看失败品。等你处理过的故障多了，自然就成了“老师傅”。别尽整那些虚的。

希望这文章能让你少走点弯路，当然，踩坑也是一种学习，哈哈。
