当前位置：首页 > 杂谈 > 正文内容

激光焊接：听起来高大上，实际碰壁无数

2026-08-13 13:08:54东方不败杂谈3

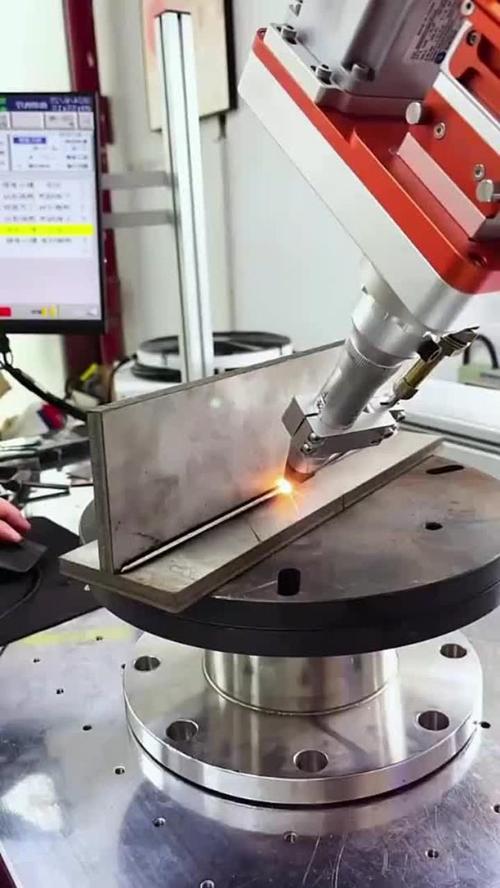

入行那会儿，第一次亲眼看到激光焊接的火花飞溅，觉得这玩意儿简直科幻。后来自己上手操作，才知道理想和现实差距有多大——焊缝成形难看、气孔多、甚至焊穿，那是家常便饭。今天我不想聊什么宏大前景，就说点实实在在的经验和教训。

先搞明白：你焊的是材料，不是激光

很多人一上来就纠结选多高功率，几毫米光斑，其实本末倒置了。激光焊接本质是热作用——材料吸收光能转为热量，熔化成熔池，然后快速凝固。所以，取决于你的母材特性：铝合金反射率高、导热快，铜更是难搞；不锈钢反而省心。你得先摸透材料的吸收率、热导率和冶金特性，再去调设备。

比如铝件，用光纤激光器做的话，波长通常在1070nm左右，铝对它的吸收率只有个位数百分比。你光想着加大功率，能量一半都被反射掉了，结果焊丝还没融化，工件就变形了。💡正确思路是：要么用高功率密度让钥匙孔效应成型，要么改波长——但多数人没条件换激光器，那就得在速度和保护气上做文章。

光纤激光焊接铝板熔池流动示意图

功率、速度、离焦量——三角博弈

这三个参数，决定了你的焊缝是鱼鳞纹还是鸡爪纹。功率不够，熔深不足，虚焊；功率大了，又容易烧穿。速度呢？慢了热输入太大，热影响区变宽，变形严重；快了熔池来不及铺展，咬边。最容易被忽略的是离焦量——正负几毫米，效果天差地别。我的经验是：焊接薄板时，用正离焦让光斑稍微大一点，反而稳定；厚板则要负离焦，把焦点送进材料内部。

但你别指望一次调参就能成功。我见过老师傅打了几百个试样，才找到那组最佳参数。所以，别嫌麻烦，老老实实做DOE。有一说一，这破事真的消耗耐心，但没得选。

为什么焊缝总出气孔？

气孔是激光焊接的头号大敌。尤其是铝合金，氢溶解度在熔化和凝固时差好几倍，冷却快了，氢来不及逸出就锁在里面。解决方案？你别傻乎乎地只吹氩气，得先清理工件表面——油污、氧化膜、水汽，全是氢气的来源。用酒精或丙酮擦，再用钢丝刷打掉氧化膜。另外，保护气流量也别盲目调大，太大了吹翻熔池，反而卷气。

还有一种情况，是工艺本身导致的蒸汽反冲形成的空洞。这种空洞往往很深，成圆锥状，很讨厌。试过加脉冲调制，让激光束有节奏地摇摆，能有效排气。市面上有摆动焊接头的模块，不算贵，值得试一试。

焊接瑕疵：裂纹、飞溅与咬边

裂纹这玩意儿，多数是冶金问题。比如碳钢里的硫磷偏高，或者高碳钢淬硬倾向大。这时候不是调激光能解决的，焊前预热或者换焊丝。飞溅大，多半是功率密度太高，或者是表面太脏。咬边，则是速度太慢，或者是光斑位置歪了。记住，任何时候先检查机械装配——光斑对不齐，神仙参数也白搭。

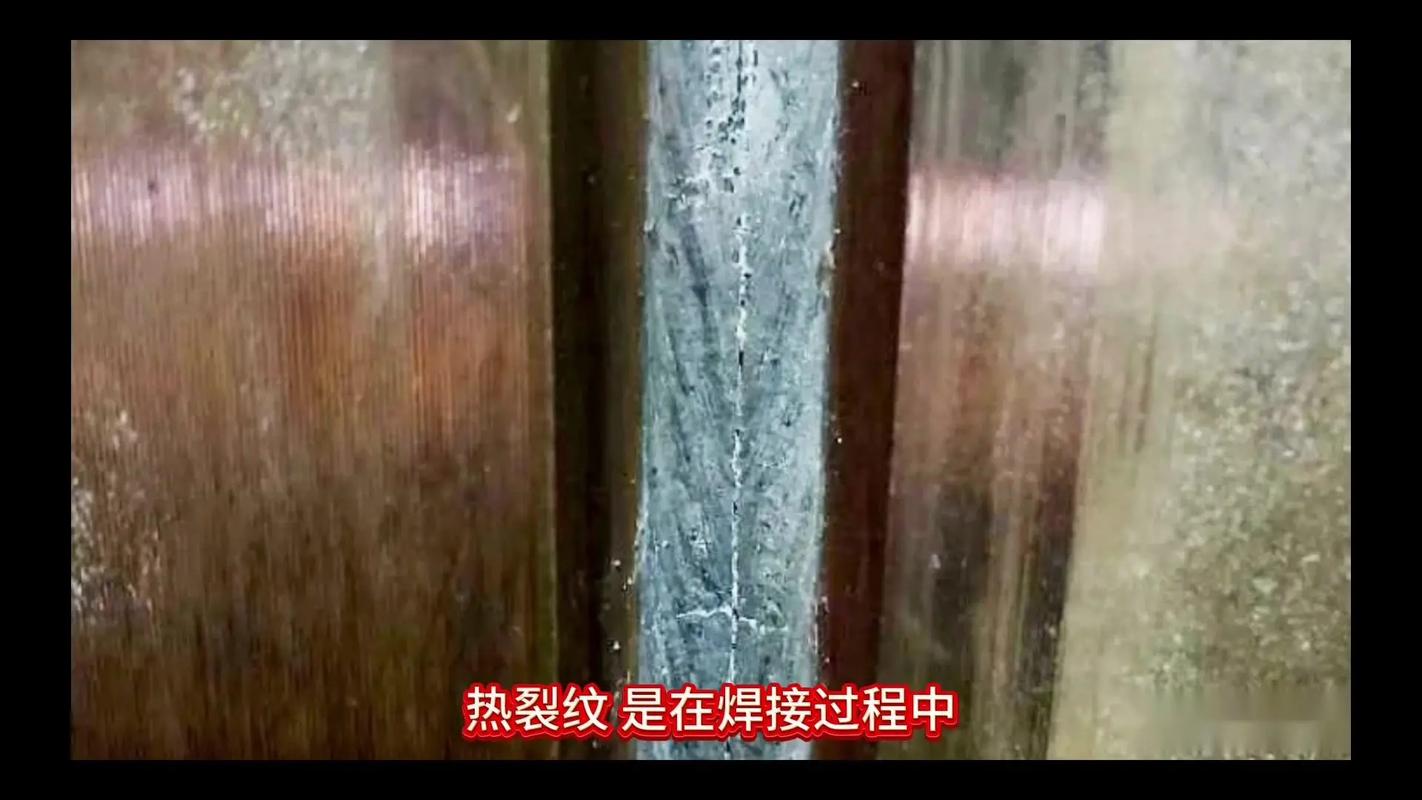

激光焊接热裂纹扫描电镜照片

关键：实时监控与闭环控制

现实生产中，真正让人头疼的是批量一致性。今天这批钢板上油多了，明天车间湿度大了，焊缝就变样。所以，别只看静态参数，要上传感器。有同行推荐用光电二极管探测等离子体光强，也有用高速相机加AI识别熔池的。我个人觉得，简单的光强监控就能过滤掉80%的异常——比如钥匙孔塌陷，光强信号瞬间变化。你可以在PLC里加个阈值报警，省得焊完之后切片检验。

还有，现在有些激光器支持功率/波形实时调制，和CCD联动，等于一个粗糙的闭环系统。说实话，这套东西刚上手时你会觉得没用，但用惯了之后，晚上睡觉都踏实些。
