拉拔这东西，说简单也简单，就是把金属硬拽过模具孔。但干这行的都知道，越简单的活儿越藏着魔鬼。我自己在车间泡了十几年，见过太多看似完美的工艺参数，一到批量生产就翻车。所以今天不整那些虚头巴脑的理论，直接聊点能落地的。 先说说拉拔到底怎么回事。说白了，它属于塑性加工，靠拉力让金属截面变小、长度变长。跟挤压不一样，挤压是推，拉拔是拉。别小看这个方向差别，直接决定了产品表面质量和尺寸精度。拉拔出来的线材、管材、棒材，表面光洁度能到Ra0.4以下，这个级别是热轧根本达不到的。💡 在正式生产前，原料处理是很多人忽略的坑。热轧线材表面有一层氧化皮，如果不除掉，拉拔时直接嵌进基体，产生麻点。所以一般得先经过机械剥壳或者酸洗。酸洗那味道，真是闻一次忘不了。而且酸洗后还要磷化、皂化，目的是形成一层润滑载体。别嫌工序多，少一步，后面断线率翻倍。 金属拉拔模具剖面示意图

拉拔工艺的核心三要素

拉拔工艺的核心三要素 模具、拉丝机、润滑，缺一不可。我见过不少新厂，上来就买好设备，结果模具选错，一锅端。模具材质、孔型、工作锥角度，每个参数都牵一发动全身。比如拉铜线，硬质合金模具够用了，但拉不锈钢丝，你得上聚晶金刚石模，不然磨损快得让你怀疑人生。 润滑这块，很多人不重视。觉得不就是抹点油嘛？错！拉拔润滑剂的作用不仅仅是减少摩擦，还得带走热量、防止粘着。我曾经做过一个试验，同样的拉丝机，换了润滑剂型号，拉拔力直接降了12%——夸张吧？所以别小看这桶液体。 再强调一遍：模具是拉拔的心脏，润滑是拉拔的血液。 这两样搞定了，至少成功了一半。

拉拔速度与道次设计

拉拔速度与道次设计 拉拔速度不是越快越好。速度一快，温升厉害，金属容易产生动态应变时效，表面会出现那种细小的裂纹，肉眼都看不见，但后续做疲劳试验全完蛋。我们一般根据材料特性定速度，比如中碳钢线材，临界速度大概在8-10m/s，超过这个数，断裂风险指数级上升。 道次设计是另一个坑。总变形量你知道吧？比如从φ8mm拉到φ2mm，总减面率高达93.75%，你一次拉出来试试？不拉断才怪。所以得分配道次，每道减面率控制在15-25%之间，还要考虑中间退火。很多学徒不理解，为什么非要多拉几道？费时费电。但这就是经验，没有捷径。

常见缺陷与现场排查

常见缺陷与现场排查 说说最让人头疼的缺陷：表面划伤、竹节状、椭圆度超标。表面划伤，多半是模具光洁度不够或者润滑液里有杂质，清理一下就好了。竹节状，就是表面像竹子一样一节一节的，这是黏着滑动导致的，检查一下拉丝模的定径带是不是磨损了。椭圆度超标，那就更麻烦了，可能是模具对中不良，也可能是拉拔机两侧张力不一致。❗ 我印象最深的一次，生产φ0.5mm的焊丝，客户投诉说送丝不顺畅。我们排查了一整天才发现，是最后一道拉拔的牵引轮直径太大，导致残余应力过大，焊丝一弯曲就回弹。问题找到了，换了个小直径牵引轮，搞定。

QA问答环节

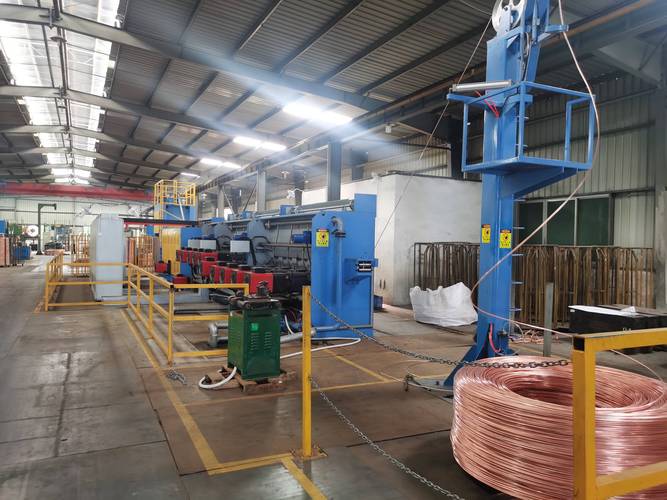

问：拉拔时断线频繁，最常见的原因是什么？ 答：断线八成是模具的问题。具体来说，工作锥角度太大，摩擦力剧增，或者定径带过于尖锐，应力集中。还有可能是润滑液浓度不够，膜层破裂了。最好先检查模具磨损痕迹，再测润滑液的PH值和浓度，别一上来就调速度。 问：不锈钢拉拔后，表面总是发黑，怎么处理？ 答：发黑是氧化反应。拉拔过程中温度过高，又没有保护气氛，就会氧化。解决办法：一是控制拉拔速度，降低温升；二是改用专用的不锈钢拉拔润滑剂，能在表面形成一层隔离膜；三是增加酸洗钝化工序，把氧化皮去掉。但最根本的还是控制温度。 拉丝机生产线现场照片

新工艺与智能化趋势

现在的拉拔车间，早就不是那种油乎乎的脏乱差了。数字化监控系统可以实时采集每道次的拉力、速度、温度数据，用AI算法预测模具寿命和断线风险。我们厂就装了一套，上个月提前预警了三副模具的异常磨损，避免了至少两吨废品。当然，这玩意不便宜，小厂可以先从关键工序的传感器做起。 还有一个趋势是伺服电机直接驱动拉丝机，取代传统的齿轮箱。优点很多：调速范围广、响应快、能耗低。但维修工得重新学，因为故障代码不再是简单的“过载”，而是各种高精度的编码器报警。怎么说呢，进步总是伴随阵痛。 拉拔这行当，看起来简单，做深了，水很深。但正因为深，才值得琢磨。希望这些内容能帮你避几个坑，少交点学费。
