说实话，干粉末冶金这行十来年了，每次看到有人把烧结理解成“把粉末烧一下”，我就想拍桌子。哪有这么简单？烧结是整个粉末冶金流程里最魔幻、也最容易翻车的一环。你辛辛苦苦压出来的生坯，成分对，密度对，结果一炉烧结出来，裂的裂，弯的弯，起泡的起泡，那感觉就像精心准备的考试答题卡被撕烂了。今天咱们就抛开教科书，用这点血泪教训，聊聊烧结那些事儿。

先看一张图，你就能明白我说的“魔幻”是什么意思。

粉末冶金烧结颈形成过程微观示意图

烧结核心：原子怎么“牵手”的

粉末颗粒之间，原本是点接触。升温之后，原子开始活跃，表面扩散加体积扩散，颗粒之间就长出了“脖子”——冶金上叫烧结颈。这个过程，就像两个人从点头之交到勾肩搭背，靠的就是扩散和迁移。你盯着扫描电镜看，能明显感觉到颗粒在慢慢长到一起，孔隙在缩小。说实话，第一次看的时候，我起了一身鸡皮疙瘩，这玩意儿比化学反应更“暧昧”。

关键是，烧结颈越长越大，孔隙就越缩越小，致密度噌噌往上走。但你要真以为温度越高越好，那就等着哭吧。晶粒疯长，性能掉得你怀疑人生。所以，烧结的本质不是烧，而是控制原子迁移的节奏。

工艺参数：温度、时间、气氛、升温速率——一个都不能少

工艺参数：温度、时间、气氛、升温速率——一个都不能少

为什么把升温速率单独拎出来？因为我踩过坑。大家都说什么0.7倍熔点经验公式，但粉末粒度、形状、表面氧化膜都会影响实际烧结温度。我做不锈钢粉末注射成形的时候，烧结温度差十度，拉伸强度能差出三成。那叫一个心惊肉跳。保温时间也是，长了晶粒长得跟土豆似的，短了孔隙率又压不下去。

升温速率更是被忽视的重灾区。升温快了，压坯里的有机脱脂残留物和吸附气体来不及排出，直接顶着颗粒鼓起泡来。我试过从5K/min调到15K/min赶进度，结果表面全是芝麻大的气泡，整批报废。所以，慢就是快，这个道理在烧结里尤其适用。

气氛对很多人来说就是个“通气体”，其实不然。铁基粉末用氨分解气氛，不锈钢必须高纯氩气，钛合金最好真空。气氛不纯，表面氧含量分分钟超标，产品颜色都发乌。

有朋友肯定要问：问：烧结气氛到底怎么选？ 答：看材料体系，但更严谨的做法是查氧化物分解的热力学数据。铁基合金常用氮基或氢基气氛，不锈钢和钛合金必须惰性气体，碳化物烧结建议真空。如果条件允许，做一次热重-质谱联用，看看粉末在升温阶段释放了什么，再定气氛也不迟。

还要提一句，有些工艺会引入微量活性气体，比如加氢还原表面氧化膜，但得控制好比例，否则材料变脆。

常见缺陷应急指南：变形、起泡、密度不均

常见缺陷应急指南：变形、起泡、密度不均

装舟方式直接决定变形方向。细长件你用平放，重心一偏，重力下垂，弯了。正确做法是垂直悬挂或采用承托板，让重力变成收缩动力而不是破坏力。我见过老师傅用氧化锆粉做垫层，利用摩擦力减小收缩应力，效果神了。

再就是密度不均。压坯密度不均，烧结收缩就不等，整件扭曲。这问题根源在压制，但烧结也能补救一部分——比如采用两步烧结法，先高温短时活化，再低温保温，促进均匀收缩。不过别指望完全救回来。

问：烧结后密度上不去，有哪些排查方向？ 答：按顺序查：压坯密度均匀性、烧结温度、保温时间、气氛露点、粉末氧含量。顺序错乱最容易白忙活，我有一次查了半天气氛，最后发现是粉末放潮了。对了，露点仪要定期校准，不然数据都是假的。

别小看装炉——隐藏的变量

别小看装炉——隐藏的变量

说个你们可能不信的。我原来单位有个老师傅，光凭装炉间距就能控制批次合格率。炉膛内气氛流动方向、垫板材质、摆放密度，全都影响热传递和质量传递。最近我们上了石墨烧结板，导热更均匀，但石墨在高温下会渗碳，不锈钢件就废了。所以，装炉方案必须随材料体系调整。

另一个趋势是在线监控。我们已经在炉子里装热电偶阵列和位移传感器，实时看样品收缩曲线。这根传统的“设定温度-时间”完全是两码事，制造执行系统能自动预警偏差，省了好多报废件。机械设备这块，能感知的炉子才是好炉子。

新一代烧结工艺：不止是更快

这两年放电等离子烧结（SPS）火得不行。说白了，就是让脉冲电流直接通过石墨模具和粉末，靠焦耳热和放电效应快速提升温度。升温速率可以到几百K/min，几分钟搞定一炉。我做了一批纳米碳化钨，晶粒几乎没长，硬度爆表，那叫一个爽。

微波烧结也很香，它是体加热，靠介电损耗，省电省时，但受限于材料介电特性。现在大家都在玩混合烧结，比如微波辅助加热加压力，还要看看效果。

放一张SPS设备结构示意图，感受下画风。

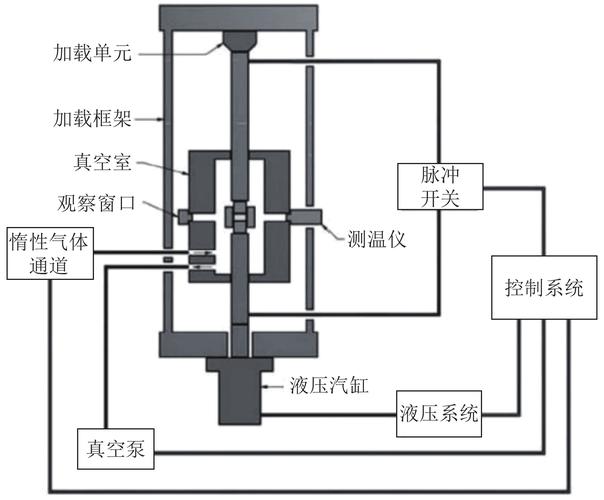

放电等离子烧结设备结构示意图

其实，抛开花里胡哨的工艺，烧结的核心逻辑不变——控制能量输入与物质迁移。新工艺无非是让这个控制更精细、更快速。比如SPS用脉冲电流实现“瞬时高温”，让晶粒来不及长大就完成致密化。

一句话，烧结这行水深得很。温度曲线、气氛露点、装舟间距，全是坑。但也正因为如此，搞懂它才特别有成就感。

这篇就到这吧，下次聊烧结气氛里的氮氢比例，那个更容易吵起来。
