干模具这行十几年，见过太多人在模具钢上栽跟头。不是买贵了，就是热处理玩砸了，最后模具早早就报废。说实话，每次看到车间里躺着一堆废掉的模仁，我都替老板心疼。

今儿不聊虚的，就说说模具钢从选材到热处理那些最实在、最容易被忽略的东西。文章不短，但你耐心看完，至少能少走三年弯路。

先泼盆冷水——模具钢真不是越贵越好。很多人一上来就问“什么牌号最牛”，这问题本身就错了。选钢材跟找对象一样，合适比优秀重要得多。

选材的底层逻辑：先搞清楚你的模具怎么死的

模具失效的方式五花八门，但归根结底就跑不出这几类：磨损、崩角、断裂、疲劳、腐蚀。你连自己的模具主要死法都没摸清，选什么钢都是瞎蒙。

比如说，你做的是一般的塑料件模具，产量也不大，那你非要上什么S136、NAK80，那不是浪费钱是什么？718H或者P20都能干得漂漂亮亮的。反之，你要是做高速冲压的精密五金模具，那Cr12MoV都嫌不够，得上粉末钢了。

这里有一个最基础但也最容易犯的错：只看硬度，不看韧性。车间里老师傅总以为硬度越高越耐磨，模具就越耐用。其实呢？硬度拉满，韧性就往下掉，遇到冲击载荷直接崩给你看。就像一个人骨头硬邦邦的，但脆得一敲就碎，那顶什么用？

💡 记住一个原则：在满足耐磨性的前提下，尽量选择韧性更好的钢种。这不是我瞎说，是无数开裂的模具用血换来的教训。

模具钢选材韧性硬度关系曲线图

顺便说一句，现在很多新钢种，比如同样硬度下韧性吊打传统钢种的那些，确实值得关注。但千万别被厂商的广告带节奏，什么“纳米级”“超级纯”……听听就好，关键还是看你的实际工况。

热处理才是灵魂：多少人在这里翻车

钢材是买的现成的，充其量是食材，热处理才是烹饪。哪怕你买了顶级的S136，热处理一塌糊涂，照样早早就崩。反过来，普通的料子热处理到位，用个几十万模次也不是问题。

但说起来容易，做起来坑太多了。其中最大的坑就是真空淬火时的冷却速度控制。有些人觉得，真空炉嘛，抽真空加热，然后充气冷却，完事了。结果呢？大模件冷却不均匀，中心跟表面应力不一样，淬完火一测量，变形得一塌糊涂。

哎，说到变形，这里就得提一句，预留余量到底该留多少？其实跟钢材的淬透性、尺寸和形状都有关系。有人图省事，余量留得太大，结果热处理后加工量太大，把表面那层强化层全干掉了，白淬火了。太小了吧，变形超差，又得补焊，越补越烂。

我自己的经验是：正规热处理厂，靠谱的工艺师，比买什么牌号都关键。说句难听的，你花大价钱买的高端钢，交给一个不懂装懂的热处理工，那还不如用普通钢找对人做。

还有回火，很多小厂回火都只是象征性地做一次。那是要出事的。像H13这类热作模具钢，至少两回火，甚至三回火，才能把残余奥氏体转变干净，把应力彻底消掉。就为了省那几个小时的炉子钱，结果模具寿命掉了三分之一，得不偿失。

❗ 强烈建议：热处理前，把你的失效形式告诉热处理师傅。别看人家好像什么都懂，你不说清楚，他就按标准工艺来，但标准工艺往往不是最优工艺。

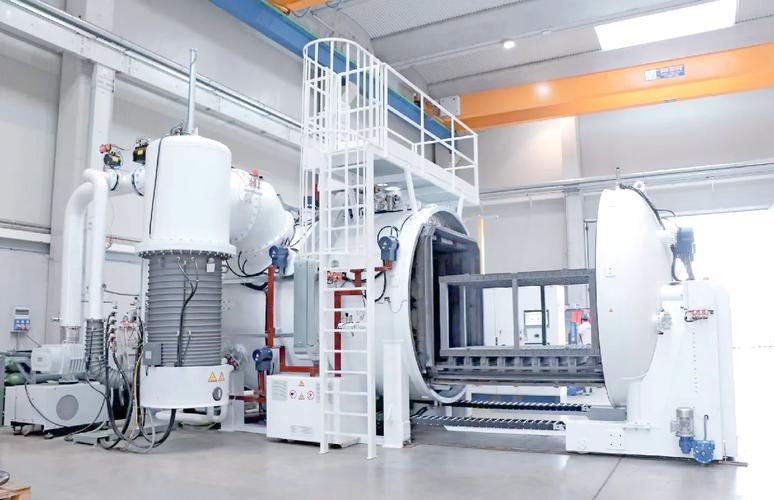

真空淬火炉内部模具加热摆放示意图

别让模具在“疲劳”中早逝：几个实战细节

别让模具在“疲劳”中早逝：几个实战细节

很多人为了赶工期，模具一加工完就直接装上去试模。这当中缺失了一环——消除应力处理。尤其是那些电火花加工过的型腔，表面那一层白亮层，硬得不得了，但脆得要死，还会产生微裂纹。你如果不做次高温回火或者深冷处理，这些裂纹很快就在交变载荷下扩展，然后模具就莫名其妙地开裂了。

再说一个很多人忽视的点：表面处理。不是说模具钢本身好就不用了，像氮化、PVD、TD处理，能显著提升耐磨性和抗粘着性。尤其是做含玻纤的塑料件，没有表面处理，模具磨损得飞快。你有好材料，再加上一层好的涂层，那真是如虎添翼。

问：我做的PC料透明件，模具老是容易有划痕，是不是钢材硬度不够？

答：还真不一定是硬度的事。PC料本身流动性差，注射压力高，但更关键的是模具表面粗糙度要求极高，而且脱模时容易刮伤。你光靠提高钢材硬度，不如把抛光做细，再做一层极薄的类金刚石涂层（DLC），那才是真正的解决办法。硬度当然也有关系，但更推荐的是耐腐蚀性好且抛光性极佳的钢种，比如你可以试试S136加涂层，或者直接用高镜面耐蚀钢。

问：我们做铝合金压铸模，用的H13，但寿命只有几万次就出现龟裂，到底是什么原因？

答：龟裂，也就是热疲劳裂纹，是压铸模最常见的死法。你只盯着H13的等级是不够的，还要看冶炼质量。优质H13，比如电渣重熔的，成分均匀性、各向异性都好很多。另外，预热做足没有？每次压铸前，模具要预热到一定温度，减少热冲击。还有，如果冷却水道布置不合理，局部温度过高，那裂纹自然来得快。最后，检查一下你的回火温度，是否充分低于工作温度下的回火脆性区间？这都是环环相扣的。

说这么多，其实就想表达一个意思：模具钢这事，没有万能解药。你得懂一点金属学常识，多一些现场的经验积累，更重要的是，对着实际失效的模具去追根溯源。别一出问题就怪钢材，也别什么都用最好的，那是浪费。

今天这些，差不多就是这些年摸爬滚打总结出来的一些实在话。你要是正卡在其他跟模具钢相关的难题上，欢迎在评论区把工况和失效形态说出来，大家一起讨论。这行当，就是要多交流才能少踩雷嘛。
