干这行十几年了，磨具这东西，看着不起眼，但真要较真起来，里面的门道能写一本书。今天不整虚的，就聊点实在经验——尤其是超硬磨具（CBN、金刚石），怎么用才不糟蹋钱。

先扎心一下：很多工厂的磨削问题，根本不是磨具不行，是选型压根儿就错了。你拿一粒硬度不够的砂轮去磨淬火钢，表面粗糙度下来不了，还怪设备老旧——冤枉设备了。实际上，磨具选型是个系统工程，得结合工件材料、加工精度、设备条件甚至冷却方式，差一个参数，结果就是天壤之别。

一、选型：别光盯粒度

选砂轮，很多人第一反应就是粒度。粒度越细，光洁度越高，对吧？但你知道，粒度细了，磨削效率就低了，而且更容易堵塞。这里头有个平衡。更重要的是结合剂的性质。

以如今大热的CBN砂轮为例，陶瓷结合剂（V）和树脂结合剂（B）的区别就很大。陶瓷结合剂气孔率可调，能容纳切屑，散热好，适合高速高效磨削；树脂结合剂弹性好，适合成形磨，可修整性也好。但两者对温度、冷却液的耐受性完全不同。所以，没有最好，只有最合适，这点务必牢记。

陶瓷结合剂与树脂结合剂CBN砂轮对比图

再说硬度。砂轮硬度是指结合剂对磨粒的束缚强度，不是磨粒本身硬度。硬度选高了，磨粒脱不掉，磨钝了还在那硬磨，导致烧伤；选低了，磨粒过早脱落，损耗大。通常，磨硬材料要选软砂轮，磨软材料要选硬砂轮——逆直觉，但确实是这么个逻辑。

二、线速度与工艺参数：生死攸关

见过有人拿树脂砂轮开60m/s的线速度，直接飞了。说实话，这跟玩命没区别。每片砂轮都标有最大线速度，超过即爆裂。而且，超硬磨具的线速度通常要更高，比如CBN砂轮常用45-60m/s，但必须确认砂轮标记和机床主轴能力。不是想开多快就多快。

工艺参数怎么定？我习惯先用一个保守的切深，比如0.02mm，然后看火花和声音。声音尖锐，火花太亮，说明切深大了或者砂轮钝了。磨削过程本身不是死板的，咱们要眼观六路。

磨削比能是个好东西。简单说，就是去除单位体积金属所需能量。如果磨削比能突然爬升，多半是砂轮堵塞或钝化。这时候别死扛，赶紧修整。

三、修整与平衡：老生常谈但总有人忽略

金刚石砂轮用了一段时间，精度下降，很多人以为是砂轮贵，舍不得修。其实恰恰相反，砂轮必须定期修整才能保持切削性能。修整不当，反而更费砂轮。

修整工具的选择也有讲究。金刚石砂轮不能用普通金刚石笔，得用金刚石滚轮或专用修整器。而且修整量要小，进给要慢，不然容易把砂轮表面弄得坑坑洼洼。

还有动平衡。我们曾有一台磨床，换了新砂轮后振动大，磨出的工件有振纹。折腾半天，最后发现是砂轮法兰没做动平衡。用平衡仪校正后，一切正常。所以，别小看细节。

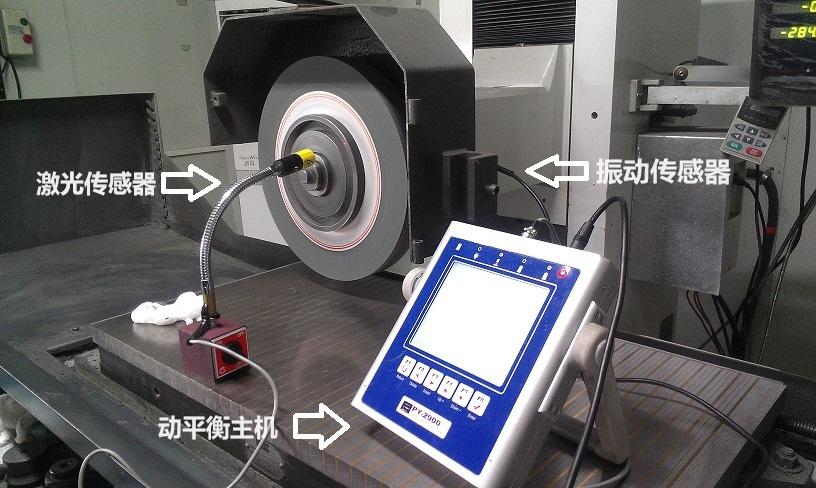

砂轮动平衡仪现场校正操作图

对了，新砂轮安装前，要先做静平衡，再上机做动平衡。很多厂为了省时间跳过这一步，结果后面磨削烧伤、崩边频发，到头来反而更费时。

四、冷却与排屑：被忽视的半壁江山

四、冷却与排屑：被忽视的半壁江山

磨削区温度高达上千度，没有冷却液，砂轮和工件都得报废。冷却液的作用不止降温，还有冲洗和润滑。但很多工厂的冷却液喷法，简直是闹着玩——压力不够，位置不对，磨削弧区根本进不去，等于没冷却。

正确的做法是：高压大流量冷却，喷嘴对准磨削弧区。同时，冷却液要经过严格过滤，杂质颗粒会严重影响表面质量。水基冷却液散热快，易发泡；油基冷却液润滑好，但油烟大。根据工况取舍吧。

排屑不畅也会加剧砂轮堵塞。气孔砂轮能容纳切屑，但也不是无限容量的。所以，冷却液的作用之一就是冲掉切屑。如果发现砂轮表面发亮，那就是“塞住了”，得修整。

五、几个实战QA，保命用的

五、几个实战QA，保命用的

问：我们磨硬质合金，该选金刚石还是CBN？
答：硬质合金用金刚石，这是铁律。CBN磨硬质合金几乎没有去除能力，还会磨损严重。反过来，磨淬硬钢，金刚石就不行了，金刚石与铁有化学亲和力，会剧烈石墨化磨损。CBN才是钢的克星。别混用。❗

问：新砂轮为什么还要修整？不是出厂都调好了吗？
答：出厂是“形体”好的，但安装到主轴上会有跳动和偏心，且砂轮表层可能因运输而变形。修整一下，既能恢复几何精度，又能让磨粒凸出，形成切削刃。不修整直接上，轻则表面质量差，重则崩裂。所以，一定要修整。✅

六、更新技术：磨削监控与智能制造

六、更新技术：磨削监控与智能制造

这几年，磨床也智能化了。通过声发射传感器和功率传感器，能实时监测砂轮状态。磨削比能异常时，系统自动报警并调整参数。这对于批量生产来说，能省不少心。但说到底，基础知识和经验还是王道。智能系统也是按人的逻辑编的。

有时候，我们不该只追着砂轮跑。看看磨床主轴轴承是否磨损，导轨间隙是否过大，这些都会影响磨削效果。磨具是其中的核心，但不是全部。

最后说一句：磨削这门手艺，急不得。多试，多记，多思考，总有一天你也能听声辨磨。💡
