干机械的都知道，过盈连接这玩意儿，说简单也简单——不就是把一根轴硬砸进一个孔里嘛。说复杂……哎，那真是能让人掉光头发。上周我还接到一个电话，老客户，声音都在抖：'张工，我们那个风电齿轮箱的太阳轮和轴，跑着跑着松了！整个箱体差点崩开。'听到这个，手里咖啡差点泼键盘上。又是一个过盈量没给够的典型案例。

说实话，过盈连接的根本就是靠弹性变形憋着一股劲。轴比孔大，强行压进去，孔胀开了，轴压缩了，接触面就产生巨大的抱紧力。可问题是——到底大多少合适？ 这计算，很多人到现在还靠经验公式瞎蒙。

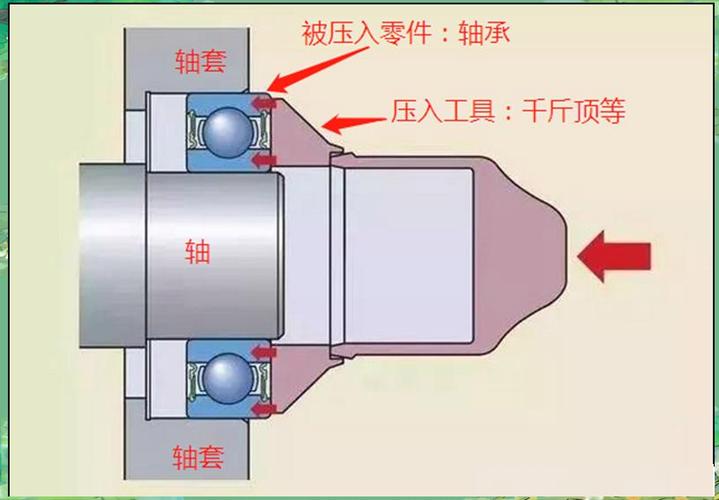

过盈连接压装过程液压机操作

过盈量的玄学与力学

先泼盆冷水。手册上那些公式，什么厚壁圆筒理论，基于理想弹性体的假设，现实中？材料不均匀、加工粗糙度、温度变化……随便哪个因素都能让理论值变成笑话。我记得刚入行时，跟着师傅装一个大型船用曲轴的红套，理论过盈量算出来是0.03mm。结果呢？一加热一冷却，松得跟晾衣架似的。后来发现，问题出在——粗糙度！车削的纹路在压入时被碾平，实际有效过盈直接腰斩。

所以我现在给新手讲，过盈量计算必须考虑三件事：材料、表面粗糙度、工况温度。拿常见的45钢配球墨铸铁说吧，常温下最小过盈量还得乘个安全系数。另外，别老盯着直径过盈，有时候圆锥面过盈连接更靠谱，比如液压螺母预紧，那玩意儿能精确控制轴向位移，间接控制抱紧力。不过就是贵。

大型轴系过盈连接红套工艺加热过程

💡 一个小技巧：如果你设计的是薄壁件，比如轴承内圈与轴，千万要校核内圈是否会胀裂。我吃过亏，一套进口轴承，过盈大了一点，装完就裂，几万块听个响。

装拆：你以为压进去就完了？

压装是门手艺。冷压、热装、液氮冷装，各有各的坑。

冷压，也就是常温下用压力机硬压，最省事。但磨花、咬死风险高。我见过一供应商，压一个铝制皮带轮，没涂润滑脂，结果轴和孔焊在一起——就是摩擦焊原理，懂吧？整个件废了。所以 压装前必须涂二硫化钼或白油，导向倒角必须光滑，有时候甚至需要做个引导套。

热装倒是温柔点，把孔件加热，膨胀后轻松套入。可加热温度有上限，别超过回火温度。电磁感应加热现在很流行，均匀、快。但有一次，操作工把轴承加热到200℃，忘了控温，滚道硬度下降，用没两个月就剥落。血淋淋的教训。

最让我惊喜的是液氮冷装。轴在-196℃里一泡，收缩量相当可观。上次装一个长1米2的大轴，过盈0.25mm，冷装轻松到位，还没伤着表面。唯一麻烦的是——液氮运输储存，安全管理一堆事。

问：过盈连接拆过一次还能再用吗？

答：理论上不行，尤其是过盈量大的。因为压装过程塑性变形，表面微凸体被剪断，粗糙度变了，抱紧力会下降很多。但现实中嘛……小过盈量、表面损伤不严重的，我们经常重复用，不过要降级使用，或者配合螺纹胶。但绝对别用在关键传动部位，风险太高。

计算？现在都靠软件了？别太天真

有限元分析确实省事，Ansys、Abaqus，网格一划，接触设好，结果漂亮。但边界条件设置如果有误，结果还不如手算！比如过盈连接中，摩擦系数取值，手册给的都是0.08-0.15范围，实际呢？表面处理不同天差地别。我们实验室实测过，渗碳淬火磨削面，润滑状态，摩擦系数能低到0.06。那传递扭矩能力直接打了六折。

还有个更头疼的——微动磨损。受交变载荷的过盈连接，比如火车轮对，微动会导致疲劳裂纹。怎么防？增大过盈量、表面强化（滚压、喷丸）、采用阶梯轴或带中间套的结构。其中液压胀形连接在一些高端场合用得越来越多，比如航空发动机涡轮盘与轴，可以控制应力分布，特别牛。

问：过盈连接和键连接，到底选哪个？

答：老生常谈了。键连接简单可拆卸，但应力集中严重，高速重载下容易滚键。过盈连接对中性好、承载力大，适合不可拆卸或半永久连接。现在趋势是过盈配合加键的混合连接，尤其在冲击大的场合，键起保险作用。还有一种胀紧套，靠摩擦传力，无键槽，拆装方便，机床主轴用得很多。

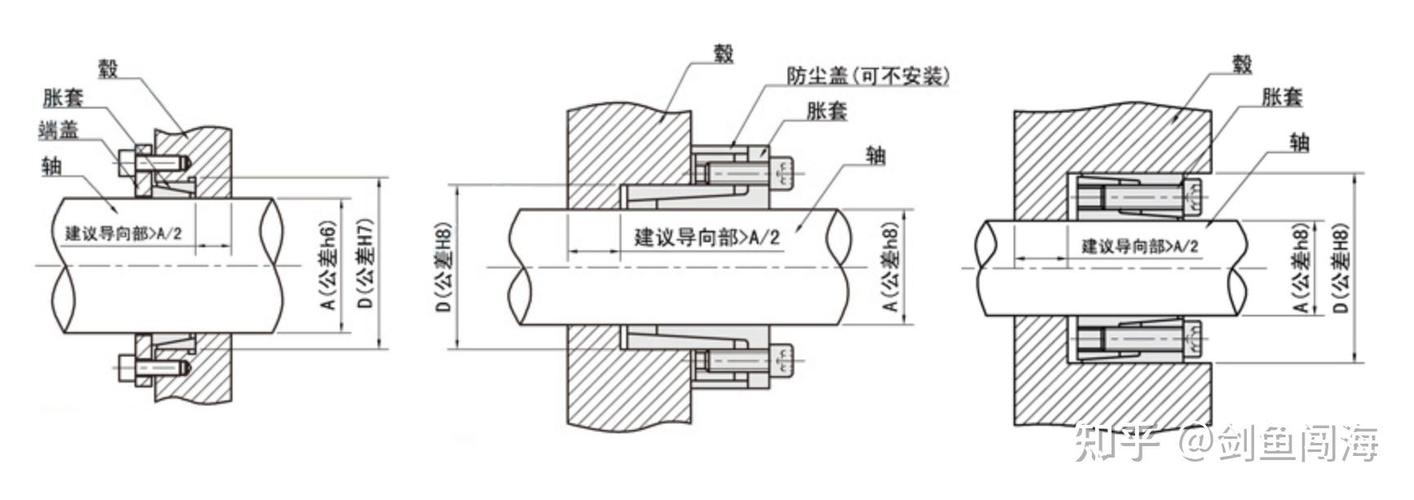

胀紧套安装位置及结构剖视图

❗ 最后唠叨一句：过盈量不是越大越好。有些愣头青觉得“紧点安全”，结果装配应力过大，零件直接屈服，或者使用中发生应力腐蚀开裂。我们有个项目，不锈钢轴与铜套配合，过盈大了，铜套在海水环境里没几周就裂了，电镜下一看，晶间裂纹。

现在最新实践趋势是智能装配，通过压装过程实时监控压力-位移曲线，对比仿真结果，判断是否合格。还有超声波检测过盈连接残余应力，这些技术让过盈连接的可控性上了一个台阶。不过话说回来，再好的技术，也架不住操作工偷懒不涂油，对吧？

所以每次有人问我“张工，过盈连接怎么设计”，我都回一句话：先算，再测，最后还得留点敬畏之心。 毕竟，咱手里的零件要是飞出来，那可真是要命的事。
