上个月，车间一台新装配的AGV小车，运行不到200小时就出了怪事——导航精度突然下降，排查发现一个传感器支架的螺丝松了。就一颗M8x25的外六角！扭矩标记线还在原位，但螺栓已经松动0.5mm。设计工程师拍着桌子说："扭矩打得绝对标准！弹簧垫圈也加了！" 我当时差点笑出来，弹簧垫圈……这玩意儿在真正的振动环境下，基本就是个安慰剂。 说实话，搞机械的，谁没被螺纹连接坑过几回？螺栓松脱、断裂、咬死，每一次都让人头大。可为什么我们用了那么多"防松"措施，还是出问题？很多时候，是因为我们根本没搞懂螺纹连接的本质。

弹簧垫圈：一个延续百年的工程幻觉

弹簧垫圈，学名标准型弹簧垫圈，GB/T 93。发明它的初衷是靠弹力和切口棱角防松。可实际上呢？有大量实验证明，在横向振动载荷下，弹簧垫圈的防松效果还不如平垫圈！❗ 为什么？因为一旦振动让螺栓头发生微小位移，弹簧垫圈的那个切口反而会划伤工件表面，形成微动磨损，导致预紧力更快下降。它的补偿能力极其有限，刚度也不够。说难听点，它只对等级很低的轴向短时振动有点用，而实际机械设备多是横向振动和交变载荷。所以，ISO标准和多个国家的紧固件规范已经悄悄地不推荐它用于重要联接了。 我见过最离谱的案例：某港口起重机回转支承的螺栓，36颗M48的高强螺栓，全加了弹簧垫圈，结果运行半年后，全部出现不同程度的松动。后来全部换成楔形锁紧垫圈，问题解决。💡 所以，别再盲信弹簧垫圈了。 如果您的设备存在振动松动风险，至少要看看下面的方案。 问：那为什么还有那么多设备图纸上画着弹簧垫圈？答：惯性。老一辈传下来的，而且弹簧垫圈便宜，很多设计工程师图省事，或者根本没去计算横向振动临界摩擦力。等到出事了，往往归咎于螺栓质量，其实是防松方式不对。

预紧力：看不见的战场

螺纹连接的本质，不是靠螺栓剪切受力，而是靠预紧力产生的摩擦力来抵抗外部载荷。预紧力够了，连接就可靠；预紧力不足，哪怕涂了胶、加了垫圈，也是白搭。 那么预紧力怎么控制？最常见的是扭矩法。但扭矩法有个天大的缺陷——摩擦系数的影响高达±30%！也就是说，你按照标准扭矩表拧，最终预紧力的偏差可能让你大吃一惊。同一批螺栓，涂抹相同的润滑剂，有数据表明，预紧力实际波动范围能差到50%以上。难怪有时扭矩打到了，螺栓还是松。 更好的办法是转角法，或者屈服点控制法。现在主流高精度装配线，比如汽车发动机合装，早就用扭矩-转角曲线监控了。再先进点的，超声波螺栓应力测量（ 超声波螺栓预紧力测量设备 ），直接测螺栓伸长量，那才叫准。不过成本高，一般用在风电、核电。 问：既然扭矩法不准，为什么车间还在用？答：因为简单、成本低啊。而且对于大多数非关键联接，扭矩法配合锁固剂还是能满足要求的。真正要命的部位，就得考虑转角法或直接测预紧力。

螺纹胶：魔鬼在细节

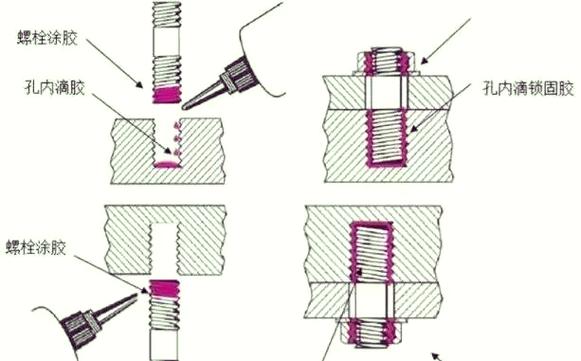

厌氧胶是防松利器，但用不好就是定时炸弹。 我见过有人把螺纹胶涂在潮湿带油的螺栓上，结果胶水根本不固化。还有人螺纹孔涂满胶，预紧力一加，胶液被挤出来，固化后堵住排液孔。更有甚者，高强螺栓用低强度胶，还怪胶没效果。 第一，表面要处理干净，无油无水。第二，选对强度。中强度（如Loctite 243）可以拆卸，高强度（如270）需要加热才能拆。第三，别忘了胶有润滑作用——涂胶后，你的扭矩系数会变！同扭矩下，涂胶螺栓的预紧力可能比未涂胶的大30%以上，别把螺纹拧断了。❗ 螺纹胶正确涂布方法示意图 问：乐泰胶标称强度很高，为什么我的螺栓还是松脱？答：可能表面没清理干净，或者胶水完全固化前就受了振动，甚至——选错了型号，中强度用了低强度的。还有，固化需要时间，别刚拧上就加载。

机械防松的进化：从尼龙自锁到楔形螺纹

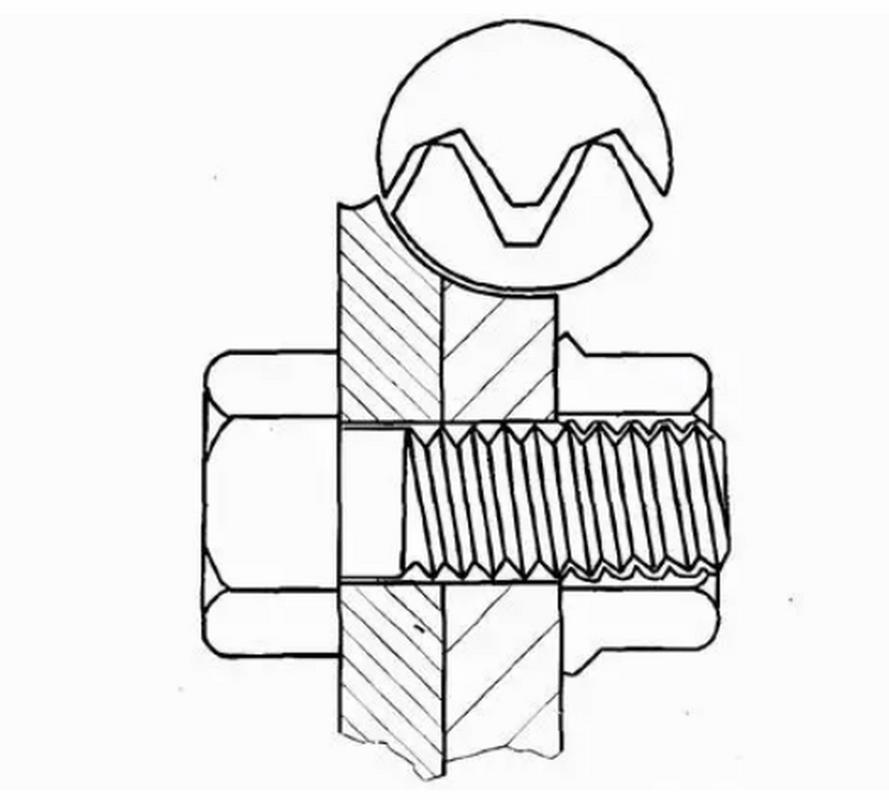

尼龙嵌件自锁螺母是早期的一种改进，可它不耐高温，也不能反复拆装。后来出现了全金属自锁螺母，比如施必牢（Spiralock）这种楔形螺纹。它的原理很巧妙：在螺纹牙底做一个30度的楔形斜面，当螺栓拧紧时，内螺纹的牙顶顶在楔形斜面上，形成锁紧力，横向振动下不容易相对滑移。 这种结构经过NASA和大量工业验证，防松性能远超传统防松方式。现在高端制造，比如高铁、航空航天，都在用。但要注意，楔形螺纹配合普通螺栓的话，得螺栓硬度高一些，否则会磨损。 再前沿一点的，是洛帝牢（Nord-Lock）那种楔形防松垫圈，利用楔形效应和张力锁定。两个垫圈内侧有细齿和径向楔面，一旦螺母开始转动，垫圈的楔面会抬升，使夹紧力增加，形成锁死。拆的时候需较大扭矩，很可靠。 施必牢楔形螺纹结构图

智能紧固件：未来已来

智能紧固件：未来已来 现在最酷的是带传感器和RFID的螺栓。比如德国某公司推出一种螺栓，头部集成力传感器和无线发射模块。拧紧时，它能实时输出预紧力数值，甚至在使用过程中，可以定时或持续监测预紧力变化。一旦松动趋势出现，系统自动报警。这对于风电螺栓、桥梁钢结构来说，简直是革命性的。 但成本实在太高，一颗螺栓上千美元。目前只用在最关键的场合。💡 问：智能紧固件那么贵，我们普通工业用不起怎么办？答：那就老实做好扭矩校验，定期用标记法或简易超声波抽查。同时，把防松措施组合起来用，比如楔形垫圈+中强度螺纹胶，效果会好很多。 最后讲个真事。去年一个客户，他们的振动筛螺栓老是断，以为是材料问题，升级到12.9级，结果断得更快。后来分析是氢脆。12.9级螺栓对氢脆敏感，表面处理若是酸洗镀锌，极易渗氢，必须在规定时间内去氢烘干。后来换成达克罗表面处理的10.9级螺栓，问题解决。所以说，螺纹连接是个系统工程，材料、工艺、润滑、防松、装配方法，哪一环都不能马虎。 希望别再踩我踩过的坑了。
