一提起粉末冶金，好多人马上想到齿轮——也难怪，汽车变速箱里那堆玩意儿，十个有八个都是它。但你要是以为这工艺只能搞点小齿轮，那可真是小看它了。我入行十几年，见过太多人把粉末冶金当“低端替代品”，说实话，这是偏见。

从铁粉到零件，到底经历了什么？

流程不复杂：混粉-压制-烧结-后处理。但每一步里的门道，够写本书。 先说得把金属粉末混匀——铁粉、铜粉、石墨粉，有时加点硫化锰，全看客户要什么性能。这混粉看着简单吧？可要是均匀度差那么一点点，烧结出来的零件，硬度能差出HRC 10个点！我见过最离谱的批次，同一炉出来的齿轮，这边软得锉刀一划一道印，那边硬得能把刀崩了。你说糟心不糟心？ 粉末冶金混粉车间实景 压制就更玄学了。模腔里哗啦倒进粉末，上模一压，下模一顶，出来个生坯——这生坯得控制密度，一般是理论密度的80%左右。压机吨位从几十吨到上千吨，重点不是力气大，是均匀。模腔设计不好，边角粉末填不满，烧结完就塌角。唉，搞模具那帮师傅头发都掉光了。

烧结：火候不到，全是白搞

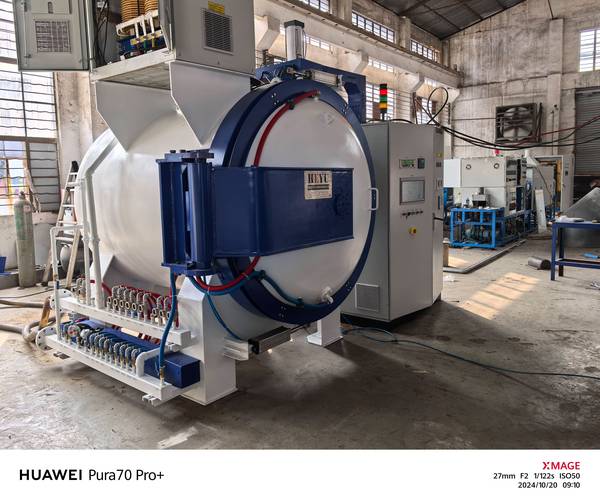

生坯推进烧结炉，温度蹭蹭涨到1120°C左右（铁基的话），得在还原性气氛里烧，通分解氨或者氮氢混合气。这地方最考验经验——温度高了烧出液相，零件变形；低了又没合金化，强度上不去。前阵子有个朋友工厂，为了省成本把网带速度调快，结果整批摆臂烧结不足，装机后裂了，索赔几十万。怪谁？ 粉末冶金连续烧结炉生产线 不过话说回来，现在有些新技术挺有意思。比如真空烧结，能搞出接近100%致密的零件，用在航空航天上。还有粉末注射成型（MIM），形状复杂得注塑件一样，强度还高得吓人——这玩意儿简直是把粉末冶金和注塑工艺杂交了，做手机卡托、医疗器械件，帅得很。

强度到底行不行？别跟锻件比了

这是新手最爱问的问题。直接上数据：铁基粉末冶金件抗拉强度做到800MPa不算稀奇，热处理后能到1000MPa往上。但你要非拿它跟锻钢比，那是找茬——锻件流线连续，粉末件本质是微孔结构。可反过来，粉末冶金的自润滑性也是锻件做梦都想要的。像含油轴承，孔隙里吸满油，一转就形成油膜，有些场合免维护跑十年。牛不牛？ 问：那粉末冶金零件到底能不能用在关键受力部位？
答：能，但得看你怎么设计。比如汽车发动机连杆，传统是锻钢，但现在某些低负荷连杆开始用粉末冶金，成本降下来不说，重量还轻一截。关键是要做有限元分析，合理分布密度。我经手过一项目，用粉末冶金做行星齿轮架，把齿根部位局部致密化，扭矩轻松过了台架试验。客户惊得下巴都快掉了。 问：为什么有些形状复杂的零件，机加工干不了，只能靠粉末冶金？
答：这话问到点子上了。像同步器齿毂这种，带内外齿、还有台阶，要是机加工，刀具先废了。粉末冶金压一次成型，省料省时——材料利用率能到95%，你让加工中心切个试试？铁屑能堆成山。不过，前提是模具设计得合理，不然脱模卡住，分分钟废掉。

选粉末冶金厂，别光盯单价

行业里有个大坑：只看吨价。有些厂子用回收料，还掺水雾化铁粉——那玩意儿氧含量高，烧结后表面发乌，强度掉一截。更气人的是，为了掩盖，给你做蒸汽处理，看起来黑亮，实际金相一塌糊涂。💡记住：靠谱的供应商会提供密度、硬度和金相报告，而不是光拍胸脯。 另外，粉末冶金属于近净成形，但有些公差还得靠后续精整、机加。别指望一次就能达到±0.01mm，除非你加钱上精整工序。哎，这行说白了就是一分钱一分货，抱怨精度不够前，先看看自己花了多少钱。 最近几年，3D打印金属粉末也冒出来了，铺粉、激光烧结，跟传统粉末冶金完全不是一个概念。但它成本高，只能搞搞原型、复杂流道零件。要说批产，还是老法子实在。不过哪天价格降下来，说不定就把传统工艺打趴了——科技嘛，谁知道呢。 好了，深夜写这些，越写越嗨。粉末冶金是个深坑，越挖越有意思。你要是刚入行，别怕，多泡车间，多看故障件，比看十本教科书都有用。共勉。
