伺服系统：那些年调试被坑的血泪史，终于成了老司机
上周六凌晨两点，产线突然停了。PLC报警代码一堆，触摸屏上那个该死的红色指示灯闪得人心烦。说实话，那个瞬间我真的想砸了示波器——已经连续三天了，这台新上的六轴机械手总是在高速空转时共振，一旦负载上来又好了。调增益、改滤波、换屏蔽线……能想的方法全试了。后来你猜怎么着？根本不是参数的事，是电机底座一颗螺丝没打紧！这颗螺丝，价值十万的停机损失。我到现在想起这事还牙痒痒。
选型，不是看样本就能搞定的事儿
选型，不是看样本就能搞定的事儿
很多工程师（包括当年的我）拿到项目需求，第一反应就是翻样本：《通用伺服选型手册》。算功率、算扭矩、算转速，然后选个惯量比在推荐范围内——搞定！如果你也这么干，迟早要交学费。 对吧，样本上的数据是什么条件测的？环境温度25℃、水平安装、散热良好。可现场呢？数控机床旁边50度高温，油雾弥漫，还得垂直轴应用。有一回选了个小惯量伺服电机，样本上写惯量比可达30倍，结果装上没多久就开始抖动，定位也飘。查了一圈，原来是减速机背隙加上负载惯量远超预估，控制环路直接发散。💡所以现在我再选型，一定留足余量，尤其碰到皮带传动或者末端有长连杆的场合，惯量比必须实测或者做力学仿真，绝对不能只看电机转子惯量那个数。
还有编码器——太多人只关心分辨率，什么17位、23位，好像位数越高越牛。可你考虑过编码器的抗污染能力吗？光学编码器在铸造车间那种粉尘环境，用不上三个月就脏了，信号跳变，伺服驱动器报一次跟丢，整条线跟着停。这种情况下果断换旋变或者磁编码器，精度是低一点，但皮实啊。❗顺便说个冷知识：有些高分辨率编码器的细分电路会引入额外的相位误差，导致速度环带宽上不去，反而拖累动态性能。所以选型是综合权衡，绝不是参数表对比游戏。

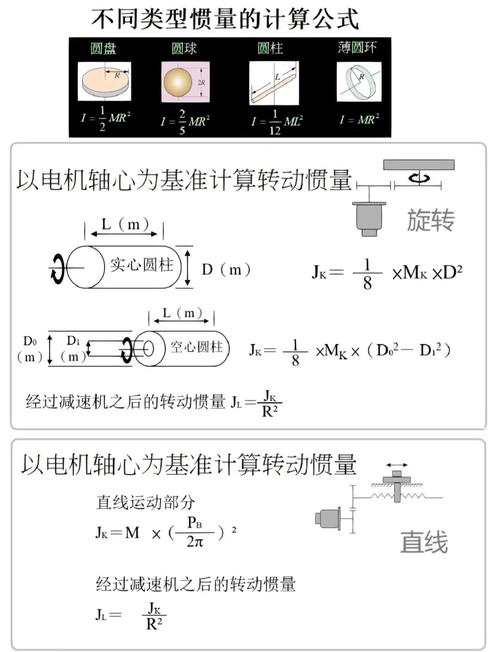

伺服电机选型惯量匹配示意图
调试，自动增益真的靠谱吗
调试，自动增益真的靠谱吗
现在几乎每款伺服驱动器都带“一键自整定”功能。说实话，这个功能在七八年前还不太好用，测出来的刚性和陷波参数会调出尖锐啸叫。不过这几年进步很明显了，特别是日系几家头部品牌的迭代，比如三菱的Quick Response、安川的免调整功能，大部分场合确实能搞定。但你要是完全依赖它，迟早会在某个深夜被叫醒。 说说我上个月遇到的一个案例：一台龙门双驱的平台，X轴用两个伺服电机同步，自整定跑完，单轴表现完美。可一联动双驱，横梁就嘎嘎响，像要散架。分了一下，两边电机之间有个微小的机械耦合刚度差异，自整定算法是独立判断的，导致一个轴刚性过高、另一个过低，差点把龙门架拧变形。
这时候就得手动切入。先降低刚性，然后观察位置偏差趋势图。小窍门：用伺服软件里的频响分析工具，在双轴加交叉补偿，逐步提升响应。整个过程就像中医把脉，得感觉那个临界点。还有一次，一个垂直提升轴，负载是变惯量的——物料不断被抓起放下，用固定PID参数根本不行，不是上升过冲就是下降时减速不足。最后用增益切换功能，结合传感器识别负载状态，做了三段式参数表才搞定。✅所以调试这活，工具只是辅助，关键还是得懂电机背后的物理特性。
问：我调伺服时经常碰到低频机械共振，陷波器设了好几个也没用，咋整？
答：陷波器不是万能的。很多时候共振峰在低频段，说明不是单纯的机械谐振，而是安装结构整体刚度不足，比如电机底板过薄、联轴器悬臂太长。这时加陷波反而会让相位滞后，导致振荡更严重。先检查机械，加加强筋或者换刚性更高的联轴器，往往比调参数更治本。如果实在没法改结构，可以试试用“低通滤波”配合“模糊控制”策略，牺牲一点动态响应来换取稳定。
伺服驱动器调试软件频响分析界面
趋势：别被花里胡哨的概念唬住
现在看展会和公众号，伺服系统仿佛一夜之间都成数字孪生的入口了。什么云端参数自优化、AI预测性维护、虚拟调试……风向很猛。但我得泼点冷水：对大多数离散制造设备，这些玩意的投资回报率极低。 你想想，一台普通冲床或者折弯机，用个常规伺服，硬接线I/O控制，跑个十年都不坏，你非得给它联网上云，图啥？周期维护数据？老师傅耳朵听一下就知道该不该换轴承，比频谱分析管用。当然，在高端应用里，比如半导体封装设备、高速贴片机，这些新技术是真能带来质的飞跃。EtherCAT总线带宽够大，把伺服、视觉、工艺参数全融合在一个周期里，数据同步做分析，确实可以提升良率。但那不是普通用户需要操心的事。
说到底，伺服系统的进化方向应该是更“傻瓜”——让使用者无需成为控制理论专家就能用好。就像现在的拍照手机，底层的计算摄影很复杂，但留给用户的只是按快门。我希望未来伺服调试也能这样：你告诉它“我要平稳”或者“我要快速”，它自己默默搞定剩下的。而不是还要我去设什么IIR滤波器Q值。
问：伺服电机编码器绝对值多圈和增量式，到底选哪种更合理？
答：看应用场景。如果设备每次断电后位置不能丢失，且没有外部参考点，比如多关节机械臂、天车，那必选绝对值多圈。但如果每次上电都会执行回零运动，比如一般的物料搬运轴或切割机，增量式加电池备份就能满足需求，成本低不少。注意绝对值多圈编码器内部有电池，需定期更换，某些品牌的寿命标称跟实际差距挺大，高温下电池漏液毁掉编码器的事我见过两回。另外，现在有些无电池方案，靠断电后短时自发电维持多圈，但成本高。权衡的事，没有绝对最优。

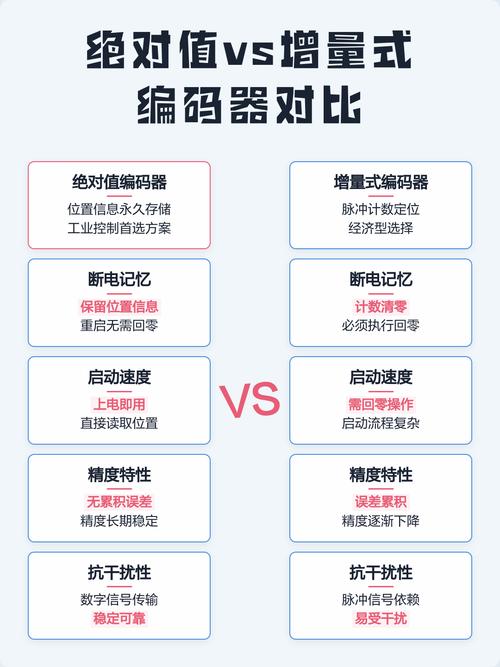

绝对值编码器与增量式编码器应用对比
最后唠叨一句：伺服系统这个东西，三分选型、三分调试、四分售后布局——也就是说，前期规划、布线、干扰抑制这些看似外围的工作，其实决定了成败。别问我为什么知道这么多，因为上述每一条教训，背后都有我一个不眠夜。
