2023年台积电亚利桑那工厂的迁机仪式上，拜登那句“美国制造业回来了”说得倒是轻巧。可现实呢？光刻机的镜头还得从德国运，高纯度的氢氟酸依然攥在日本手里。全球化这盘棋，半导体行业早已不是单纯的技术比拼了。

台积电亚利桑那工厂建设工地俯瞰图

说实话，入行十五年，去年跟一位做晶圆厂务的老友喝酒，他红着脸吐槽：“现在建一条28纳米的线，环评卡半年，设备到港再等四个月——这还不算完，招个懂湿法清洗的工程师，猎头费快赶上他半年工资了。” 是，人才断层。芯片设计领域更是离谱，一个五年经验的模拟IC工程师，杭州那边能给到90万年薪，还不一定留得住人。

工艺节点的数字游戏，还有人在意吗？

5纳米、3纳米、甚至2纳米——代工厂的参数越来越玄乎，可晶体管密度真就线性提升？我顺手翻了下ISSCC的论文，三星的3nm GAA，SRAM面积居然比台积电的N3还大。这就尴尬了。数字本身成了市场营销，制程命名的水分，业内早已心照不宣。

问：现在都抢先进封装，是不是意味着光刻精度不重要了？

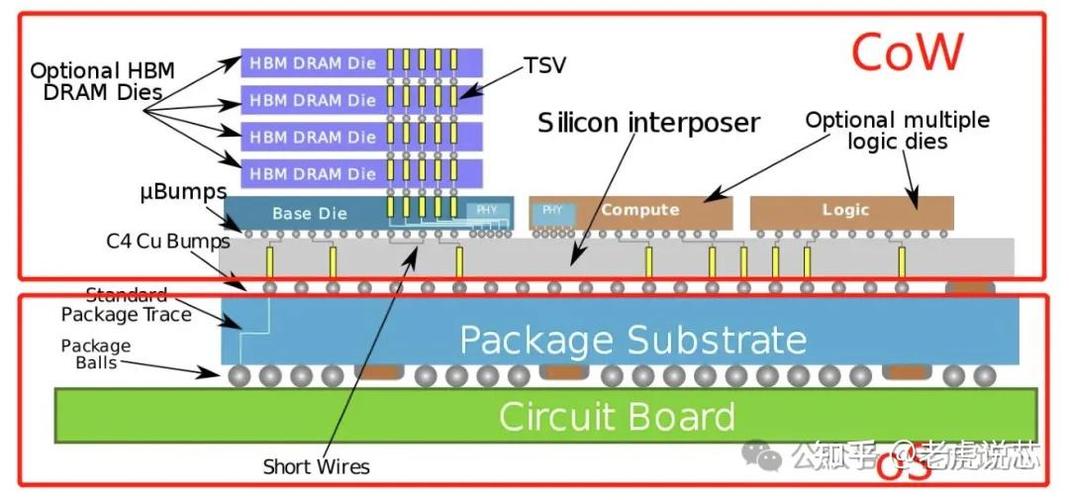

答：恰恰相反！你去看台积电CoWoS的流程，中介层上的微凸点间距已经压到40微米以下了，这背后还是得靠先进光刻在硅基板上刻出高密度走线。封装技术的爆发，其实是把一部分板上互连的精度压力转移到了晶圆级，光刻机依然是发动机，只不过从单颗芯片扩展到了整片晶圆的重布线层。你以为不用EUV了？天真！

先进封装CoWoS技术中介层微凸点SEM图像

我曾经在深圳一家中型封测厂看到，他们为了测好一颗车规级MCU的功率循环，硬是把老化板从68路改成了96路——因为客户要求零失效。工程师在恒温箱旁边眯了一宿，第二天眼睛红得像兔子。这行业就这样，可靠性测试一点懒都偷不得。❗

EDA的局，国产工具到底卡在哪？

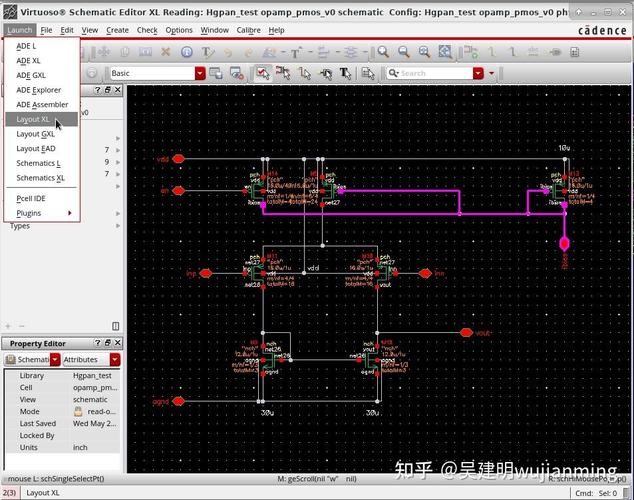

EDA的局，国产工具到底卡在哪？ 不是缺代码，是缺工艺文件包。去年华大九天发布会上，他们演示了全流程模拟仿真，速度不错。但底下有同行嘀咕：“台积电5nm的PDK给全了么？” 这才是关键。代工厂的设计规则手册如果不开放全参数，你仿真的误差就能让芯片流片回来直接废掉。说白了，EDA工具和Fab是深度绑定、互相验证的生态，没有几年的迭代，谁敢用你去做上亿的流片？

问：那国内现在狂建晶圆厂，会不会导致产能过剩？
答：看什么制程。成熟制程（28nm及以上）确实有隐忧——光是去年，国内就新增了12条8英寸线，全球模拟芯片的库存水位已经连续三个季度超过警戒线。但车规级高压BCD工艺、SiC（碳化硅）器件，产能依然紧缺，尤其是沟槽型MOSFET，交货周期还在30周以上。所以不是简单的过剩，是结构性错配。功率半导体这条赛道，至少还有三年红利期。💡

材料那点事，比设备更卡脖子

光刻胶就不说了，一句“纯度不够”能概括无数辛酸。但更让我揪心的是大硅片。沪硅产业好不容易出了300mm的抛光片，外延层均匀性却总在边缘5毫米范围内波动。这导致高端逻辑芯片的良率直接掉2个点。听着不多？一个12英寸晶圆成本3000美元，良率降2%，月产三万片的厂一年就亏掉两千万美元。这账谁算谁肉疼。

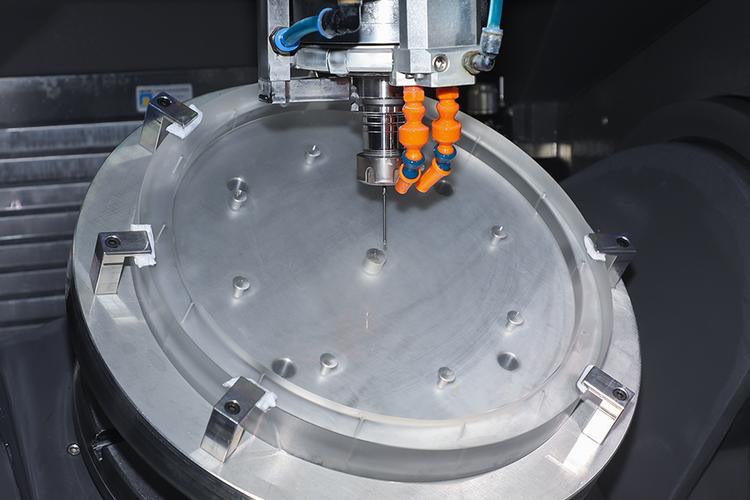

而且，千万别忘了石英部件。刻蚀机里的聚焦环、反应腔体内衬，消耗品中的消耗品。纯度99.999%的合成石英，东芝陶瓷和贺利氏占了八成份额。国内有家工厂去年试着做了批，结果金属杂质超标，用了一周就出现微裂纹——客户连赔款都不要了，直接退货，因为怕污染整条产线。唉。

半导体石英反应腔体内部聚焦环实物图

所以啊，半导体这事儿，真不是砸钱就能速成的。它是一整套精密制造体系的结晶，从一粒沙子开始，经过几千道工序，中间但凡有一丝侥幸，最后就会在某个不知名的环节给你一记响亮的耳光。而我们现在要补的课，其实不仅仅是技术，更是工业文明里那种对细节近乎变态的坚持。 晚上十一点，朋友发来消息：他的蚀刻机台终于把纵深比做到了60:1，超过了规格书要求的55:1。我回了三个大拇指。这深夜的兴奋，大概只有同行能懂。✅
