我最近差点被一款水性漆坑了。真的。那项目在沿海，湿度常年80%往上，供应商拍胸脯说“绝对没问题”，结果底漆喷完第二天，满板子水泡——密密麻麻，看得我头皮发麻。后来才知道，那款漆的固化条件苛刻得要命，温湿度稍微一波动就罢工。所以现在有人问我“水性涂料到底行不行”，我只能苦笑：行，但得挑对时候、选对产品，不然就是给自己埋雷。不过话说回来，它这几年进步速度又让我这个老顽固不得不服。

工业水性涂料在金属表面喷涂作业

政策逼出来的“绿色革命”？

政策逼出来的“绿色革命”？

说实话，要不是环保局那一纸限令，很多厂压根不想换水性。溶剂型涂料多省心啊，便宜、快干、附着力还强——尤其那些干了十几年的老师傅，闭着眼都能喷出镜面效果。可如今VOC排放标准一收再收，不少地方直接禁止油性漆在工业涂装线上使用，逼得企业不得不转型。但这事儿挺拧巴的：一方面，政策猛推水性工业涂料；另一方面，配套的涂装设备、干燥系统、师傅的操作习惯全得跟着改。我见过有厂子花几百万上了水性漆涂装线，结果产线停了三个月——就因为没搞懂水性涂料的温控逻辑。

问：水性涂料是不是成本比油性漆高很多？
答：看你怎么算。单价确实贵一截，好的水性工业漆能比同档次油性漆贵30%以上。但它省了稀释剂钱，而且危废处理费几乎可以忽略——油性漆的废溶剂处理一吨大几千，水性漆的废水容易处理得多。还有，水性漆喷涂无火灾隐患，车间消防投入也能降下来。综合算下来，如果产线适配、成品率高的话，成本其实没差太多，甚至更低。但关键是，初期改造投入和试错成本让人肉疼。

附着力“玄学”与破解之道

水性漆最容易翻车的地方，就是附着力。尤其是用在铸铁、镀锌件上，不打磨直接喷？大概率要哭。我印象深刻的一个案例：某农机厂用一款水性丙烯酸底漆，喷在冲压件上晾干后，用胶带一粘——整片脱漆。后来排查原因，不是漆不好，是工件表面有层极薄的防锈油没洗净。水性漆对前处理要求苛刻到变态级别，除油、除锈、磷化，哪一步偷懒都不行。所以现在不少涂装线开始上等离子或火焰处理，把表面能拉到40达因以上，附着力瞬间就稳了。当然，配方也在进步，像一些杂化树脂体系——环氧改性丙烯酸或者聚氨酯分散体——已经在盐雾测试中能扛过500小时了，这在五年前是不可想象的。

问：水性漆能用在重防腐领域吗？比如海工、石化管道。
答：能，但得选对牌号，而且要严格按工艺来。常规单组分水性漆的屏蔽性能确实不如溶剂型环氧，但双组分水性环氧和水性聚氨酯面漆组合，在C5腐蚀环境下已经有不少成功案例。我去过的一个码头钢结构项目，用的水性富锌底漆+水性环氧云铁中间漆+水性聚氨酯面漆，两年多了，盐雾和暴晒下涂层完好。不过施工窗口窄——温度10~30℃，湿度40%~70%，还得避开雨天和早晚结露。懂了吧，不是不能用，是伺候起来费劲。

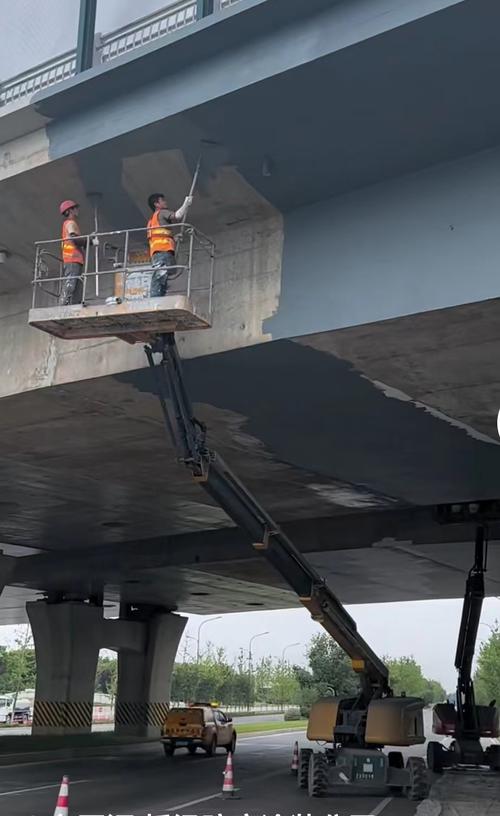

重防腐水性涂料在钢结构桥梁涂装应用

现场施工那堆破事儿

干涂料这么多年，最烦的不是配方，是现场管理。水性漆的干燥靠水蒸发，所以通风和湿度控制就是命门。我见过南方梅雨季，一个喷涂车间的湿度表直接爆95%，漆雾落上去就成泪痕状流挂，烘干后全是针孔。还有一次，北方冬天，车间温度只有5℃，工人硬着头皮喷，漆膜干了两天还发软，一碰就留印子。更要命的是，水性漆的流平性对施工参数极其敏感——漆的粘度、喷枪口径、气压、雾化扇幅，差一点就橘皮或流挂。所以现在很多新线都强制上恒温恒湿房，外加机器人喷涂，把人为变量降到最低。这也解释了为什么汽车行业水性漆普及率最高——人家那产线，从预处理到面漆全是闭环控制，根本不给你犯错的机会。

避坑指南：选型其实有窍门

如果你正考虑上水性漆，记着几点：第一，别只看厂家宣传册的“耐盐雾小时”，要看第三方检测报告和同行业的实际应用案例。第二，务必做现场小样试验，用你们自己的工件、前处理方式、施工环境去试，别信实验室数据。第三，水性漆存储温度不能低于5℃，否则乳液可能会破乳，整桶报废。第四，如果底材是铝或镀锌板，优先选聚氨酯体系，附着力风险小；如果是铸铁件，双组分环氧底漆是首选。第五，别指望一步到位，一开始可以混线生产——油性面漆改水性面漆，底漆暂用高固含溶剂型，慢慢过渡，降低风险。

问：有没有哪些场景真的不建议用水性漆？
答：有。一是高装饰性要求的乐器或工艺品，水性漆的丰满度和光泽度仍逊于溶剂型双组分聚氨酯，除非你能接受哑光效果。二是极寒地区室外钢结构，长期-20℃以下的低温，水性漆的成膜助剂析出风险高，涂层容易开裂。三是水下长期浸泡的设施，比如水库闸门，目前还是溶剂型环氧涂层更可靠。其他场景，只要工艺到位，水性漆已经干得过油性漆了。

说到底吧，水性涂料不是万能药，但它绝对是趋势。我身边那些早几年就转型的朋友，现在订单反而更多——因为下游客户也要环保合规。只是这条路，你得带着敬畏心走，别信“零缺陷”，信自己的眼睛和试验数据。毕竟，漆这东西，喷上去容易，铲下来可就难了。
