半夜三点，产线停了。就为一个M12的螺栓——断了，卡在螺纹孔里，取不出来。一群人围着设备干瞪眼。其实早该料到，那批螺栓采购图便宜，硬度虚标，一上扭矩就裂。这种破事，搞机械的谁没遇到过？

标准件，看着简单，螺栓螺帽垫圈销子……但真用起来，全是细节。选错了，轻则返工，重则设备趴窝、安全事故。今天不扯虚的，聊聊这些年我在标准件上吃过的亏、学到的乖。

什么是标准件？它凭什么“标准”？

坦白讲，刚入行时我觉得这东西毫无技术含量。后来才明白，标准件的“标准”二字，背后是一整套严密体系。简单说，就是那些由国际、国家或行业统一了尺寸、公差、材料、性能要求的零件，比如螺栓、螺母、垫圈、键、销、铆钉、轴承、弹簧等。你可以从不同厂家买，但同一个规格的内六角圆柱头螺钉 DIN 912，基本尺寸和性能得能互换——至少在理论上。

但问题恰恰出在“理论上”。现实中，标准件的混乱程度你想象不到。光一个螺纹标准，就分公制、英制、美制，还有惠氏螺纹这种老古董。有次接手一台进口旧设备，拆开发现紧固件全是UNC螺纹，国内根本买不到现货，硬是等了三周。当时就想骂人：都2025年了，为什么不能统一？

不同螺纹标准对比图表

选型时，你以为的“差不多”其实差很多

新手最容易犯的错，就是只看规格尺寸，忽略性能等级。比如8.8级螺栓和10.9级，外表一模一样，但用在关键受力部位，前者可能直接崩掉。还有不锈钢紧固件，304和316在盐雾环境下差别巨大，用错一年就锈穿。我见过最离谱的案例：某设备法兰连接用了A2-70的螺母，结果在酸性液体喷溅处，晶间腐蚀导致螺母碎成渣，整条管线泄漏。

问：为什么同样规格的螺栓，价格能差好几倍？
答：这得看材料、热处理、表面处理、制造精度。比如12.9级螺栓，必须用合金钢并严格调质，小厂根本做不到。有些便宜货其实是8.8级冒充的，硬度勉强达标，但韧性和疲劳寿命一塌糊涂。再比如达克罗涂层和普通镀锌，防腐能力天差地别，成本自然不同。采购时别光比价格，一定要看质保书，必要时做入厂检测。

还有紧固件的拧紧工艺——这其实也是选型的一部分。扭矩法、扭矩转角法、甚至超声波测伸长量，不同方法对螺栓利用率影响极大。之前调试一台振动设备，按普通扭矩拧紧，三天螺栓全松。后来改用转角法，再没出过问题。所以选标准件不能孤立地选，得和装配工艺匹配。

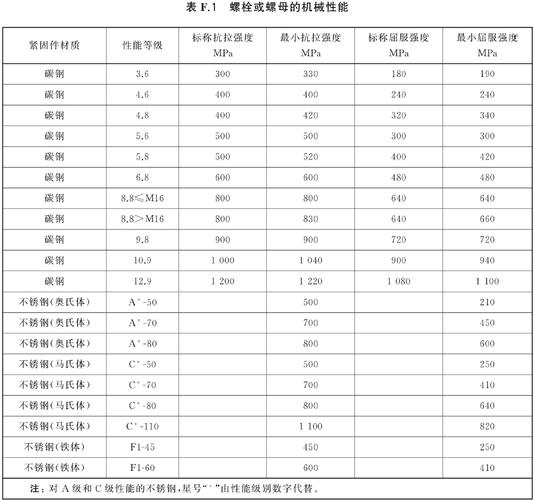

紧固件性能等级对照表

供应链里的那些坑：假货、窜货和“差不多”的替代

说实话，标准件采购比设计还头疼。市场上贴牌货横行，特别是高强度紧固件。有一次买来一批10.9级内六角，硬度检测没问题，但安装时扳手一拧头就圆了。切开一看，内部组织粗大，明显热处理没做好，只是表面渗碳做硬度。假货！投诉？供应商早跑路了。

问：如何从外观简单判断标准件质量？
答：一看表面，正规镀层均匀，无毛刺锈斑；二看标记，正规高强度螺栓头部都有性能等级和厂家标识，比如“10.9”和制造厂代码；三试手感，螺丝刀试拧，螺纹顺滑无卡滞。但最稳妥的还是找授权经销商，索要材质证明和性能检测报告。另外，库存管理也很重要。有些标准件有保质期，比如密封垫片、尼龙锁紧螺母中的尼龙圈会老化。去年清理仓库，翻出一批五年前的锁紧螺母，尼龙圈一碰就碎，幸好没拿去用。

还有个痛点：非标设备上的半标准件。比如轴用弹性挡圈，你按国标选一个，但实际安装沟槽尺寸差0.1mm，要么装不进，要么松旷。这时候就得联系厂家定制，或者现场修配。别迷信“标准”二字，永远要确认实际装配尺寸。

2025年了，标准件有哪些新变化？

这几年工业升级，标准件也在悄悄进化。比如用于轻量化的钛合金紧固件，以前只出现在航空，现在高端机械臂上也在用，强且轻，就是贵。还有智能紧固件，头部带传感器，能实时监测预紧力，风电塔筒螺栓已经普及了。3D打印异形件也开始搅局，虽然还不能完全替代批量标准件，但小批量、急用时，直接打印一个专用垫片或定位销，比等供应商快得多。

另外，数字化工具让选型变得方便。很多厂商提供在线选型平台，输入扭矩、工况就能推荐合适的螺栓螺钉。但工具只是辅助，最终还是得靠经验判断——比如振动环境要考虑防松设计，是用弹簧垫圈、楔形防松还是涂防松胶？弹簧垫圈其实防松效果一般，在重要部位就是个心理安慰。这些知识，书本不教，坑踩多了自然懂。

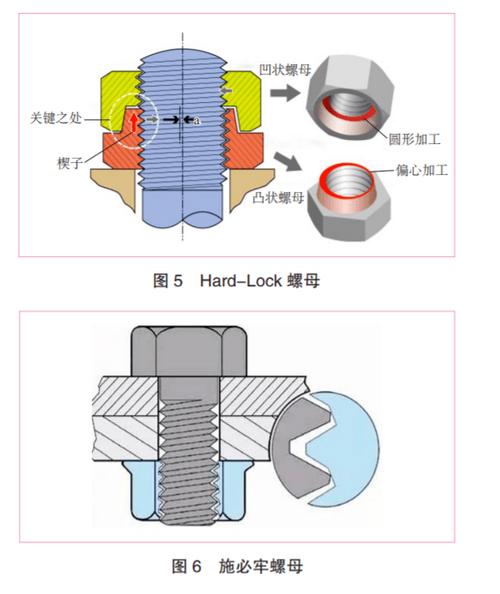

楔形防松螺母工作原理示意

说到底，标准件是机械的关节和筋脉，平常看不见，出问题就是大事。别因为它“简单”就轻视。每次选型，多问自己一句：这个零件真的适合这里吗？寿命、环境、装配、维修，一个想不到，半夜电话就会响。谁都不想再从被窝爬起来处理断裂的螺栓，对吧？
