当前位置：首页 > 杂谈 > 正文内容

折弯这活儿，自动化了也少不了人盯着

2026-07-31 22:04:36东方不败杂谈1

上周去供应商那儿，看到他们新上的折弯单元。机械臂抓料，数控折弯机哐哐地干，效率确实高。可我盯着看了十分钟——发现个低级错误。板子送进去时偏了0.5毫米，操作工站在旁边刷手机，根本没注意。我拍拍他肩膀，‘兄弟，去看看第三片，角度差了快两度了。’他一脸懵，拿卡尺一量，脸都绿了。

这事儿让我想起刚入行那会儿。师傅老陈，脾气臭，手艺绝。他教我的第一句话：‘折弯不是靠机器，是靠眼睛和手。’那时候设备落后，全靠经验。现在设备牛了，但有些坑，机器还真躲不过去。

🛠️ 折弯系数：图纸不死，但它能让你活不成

设计部的小年轻，SolidWorks玩得飞起。展开图直接甩过来，折弯系数？默认K因子0.5。结果呢，折出来的件，孔位偏了2毫米。车间主任气得拍桌子：‘这叫误差？这叫事故！’

说实话，K因子这东西，真不是查表就能定的。材料厚度、硬度、轧制方向……甚至同一批板材，上午和下午的都有细微差别。更别提不锈钢和碳钢的回弹差异。有次做316L的医疗柜体，明明按标准系数算的，折完弧度就是不对。后来才发现，那批料是冷轧后没做固溶处理的——硬度偏高，折弯回弹特别大。最后靠老师傅试了三组补偿角度才搞定。

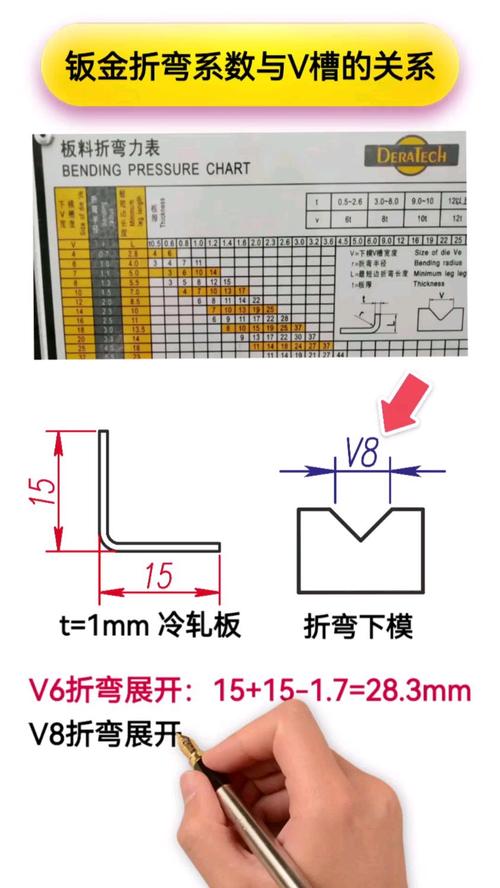

钣金折弯K因子计算示意图

所以啊，折弯系数表只是起点。真正靠谱的，是每批料做首件测试，用压力传感器或角度测量仪实时反馈。现在好的数控折弯机都带自适应折弯功能，通过监测折弯力曲线，自动补偿回弹。但——它得有人调参。参数不对，自适应就是自废武功。

📐 最小折弯边：别逼模具干它不该干的活

见过最离谱的图纸要求：1.5毫米不锈钢板，折弯边高要求6毫米。还特意标注‘必须直角’。我直接打回去：‘用啥模具？下模V槽至少要6毫米，你这边高比V槽还小，折弯时料直接陷进去，打滑不说，角度根本稳不住。’

这里就得说说最小折弯边了。它和下模V槽开口宽度直接相关，经验公式是：最小边高 ≥ 0.7 × V槽宽。但碰到特殊材质或高精度要求，这系数还得放大。有次做铜排折弯，边高刚够，折出来根部明显拉伤。后来换了带压膜垫的上模，才勉强合格。

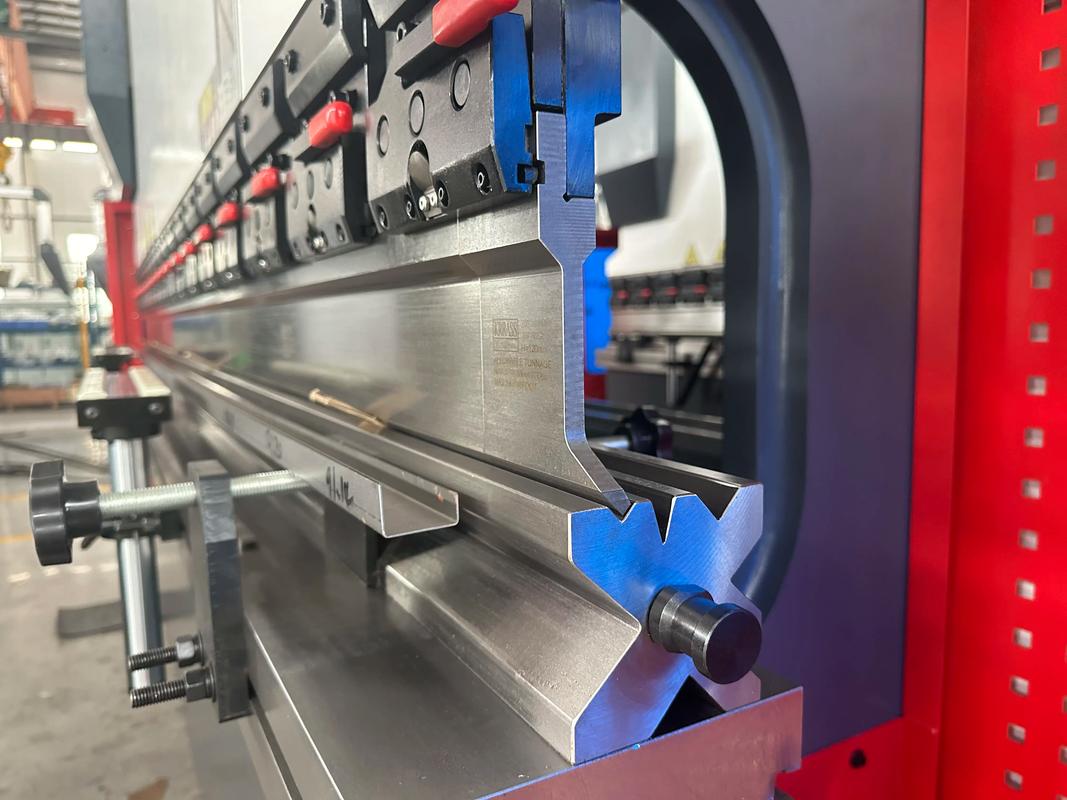

折弯模具V槽与最小折弯边高关系图

还有多道折弯的干涉。设计人员三维图里转得挺溜，实际加工时，上模会撞到已折的边。像Z形折弯，中间尺寸太短，模具根本下不去。这时候要么换鹅颈模（也叫避位模），要么就得改变折弯顺序。可有些愣头青操作工，硬干，模具撞坏了不说，工件还飞出来打伤人。不值得！

🤖 折弯自动化：聪明，但太贵？

现在展会上，折弯机器人满天飞。六轴机械臂配自动送料台，号称‘黑灯工厂’。我们去年评估过集成方案，单台设备投入够买三台普通数控折弯机。老板心疼钱，问：‘能省几个人？’ 我算给他听：一个熟练折弯工年薪十万，加上夜班补贴、社保……两年回本？前提是订单得够满，产品还得相对标准化。

其实最值钱的不是省人，是一致性。人工折弯，哪怕同一个人，早班和晚班状态不一样，废品率波动大。像汽车钣金件，一致性要求高，机器人折弯确实优势明显。但如果有大量的小批量、多品种订单，自动化的换型时间就是噩梦。编程、调夹具、试折……一套操作下来，人工早就干完一包了。

所以别迷信自动化。关键看订单结构和精度要求。我见过一个厂，买了高端自动化单元，最后80%时间在吃灰，因为订单太杂，调试费的成本比人工还高。舍近求远，对吧？

❓ 问答：折弯那些挠头事儿

问：折弯时出现裂纹怎么办？
答：不锈钢折弯裂纹常见于304这类材质，尤其是厚板小半径折弯。首先检查材料是否有缺陷，比如边部毛刺、分层。改善措施：一，增大折弯半径，至少取板厚的1.5倍；二，折弯方向垂直于轧制方向，能减少裂纹；三，适当加热（但注意敏化温度区）。我有次做3毫米304板，90度折弯，发现细微裂纹，后来刷了层拉伸油，调整冲压速度，裂纹就消失了。有时候就是差了那点润滑。

问：折弯角度偏差大，除了补偿角度，还能怎么调？
答：角度偏差多半是折弯回弹没控制好。除补偿外，还能调整保压时间和下行速度。液压折弯机，加压时稍微多保压1-2秒，能让应力释放更充分，回弹减少。另外，检查模具是否磨损，下模V槽圆角过大也会导致角度不稳。如果都没用，别死磕设备——看看材料厚度公差。有次供应商供的板子实际厚度1.45毫米，标称1.5毫米，折出来角度差了0.8度，换批次后立马正常。

问：小批量折弯，怎么快速换模？
答：现在很多数控折弯机配了液压快速夹紧系统，换模具就几秒。手动换模的话，用分段模（快换模），按颜色或编号快速拼装。关键是在编程时就把模具信息编好，调用程序自动定位后挡料。我们车间做过改善：将常用模具组合固定在移动小车上，换产时直接推过来，省去找模具的时间，效率提升30%以上。
