2003年，厂里咬牙买了台进口激光切割机，调试那天全厂都来围观。光束一扫，不锈钢板跟纸一样切开，精度吓人。我当时想，这玩意儿天下无敌了。可打脸来得太快——切厚碳钢时挂渣严重，焊缝发黑，甚至有一次把割嘴撞得稀烂。从那以后，我算是明白了：激光加工不是买来就能用好的，它是门手艺，得靠试错喂出来。

激光切割：别被最高速度忽悠了

激光切割：别被最高速度忽悠了

供应商广告里总吹“XX米/分钟”，你信了，就等着废品率飙升吧。拿16mm碳钢来说，标称1.8m/min，你真敢这么跑，底部挂渣能当锯条用。焦点位置才是灵魂——太高了切不透，太低割缝变宽，功率浪费。我们一般用+1.5mm到-0.5mm来回调，根据板材表面状态微调。辅助气体也别乱用：不锈钢切厚板必须氮气，用氧气坟头草都三米高了；碳钢用氧气切削快，但断面发黑，精密件还得上氮气。

说个真事：去年接了批医疗器械外壳，1.5mm镜面不锈钢，外轮廓公差±0.05mm。供应商说“我们机器定位精度0.03mm，随便切”，结果首批50件，48件边缘有微毛刺，镜面全刮花。后来我们自己调整路径引线、降低脉冲频率，加微量油雾润滑，才勉强过关。激光这束光，娇贵得很。

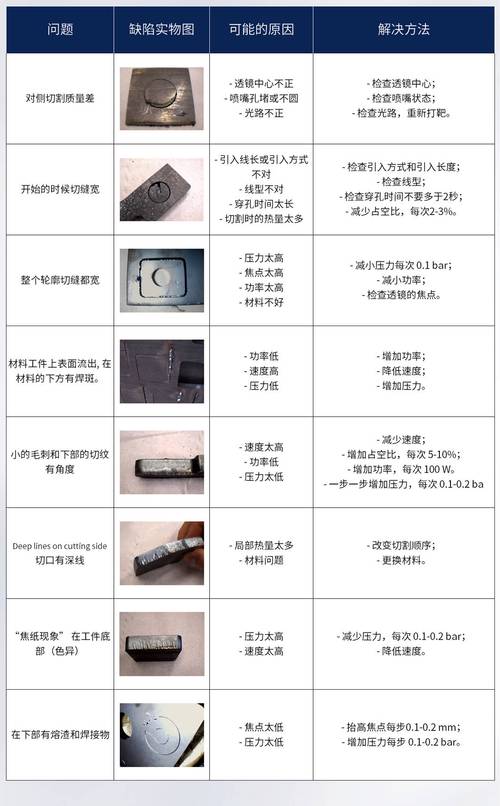

激光切割厚板断面挂渣缺陷与参数优化对比图 问：为什么我切厚板总是底部挂渣？
答：挂渣的原因很多，最常见的是焦点太低、速度太快、气压不足。焦点过低会导致底部能量过剩，熔渣没法被高速气流吹走；氧气纯度不够也会让氧化反应不充分，熔渣黏稠。试试把焦点往上提0.5mm，速度降到标称的70%，气压加大0.5bar，基本能解决。还不行就检查镜片是否污染，或者喷嘴是不是同心。别一挂渣就怪机器，多半是工艺没摸透。

激光焊接：手持焊的逆袭与陷阱

五年前谁跟我说手持激光焊能取代氩弧焊，我绝对嗤之以鼻。那时候送丝不靠谱，气孔多到像蜂窝煤，填丝手感像在搅水泥。可这两年国产手持焊机进步实在太猛了！创鑫、锐科的三合一送丝头，配合摆动焊接功能，焊2mm铝板美得跟鱼鳞纹似的。现在新能源电池模组、配电柜、电梯轿厢，全在换手持焊。但别高兴太早——它对工件清洁度要求极高，有油有水立马给你吐气孔，工件间隙超过0.3mm就焊不牢。而且手持焊的焦点很敏感，手腕抖一下，熔深就不匀。

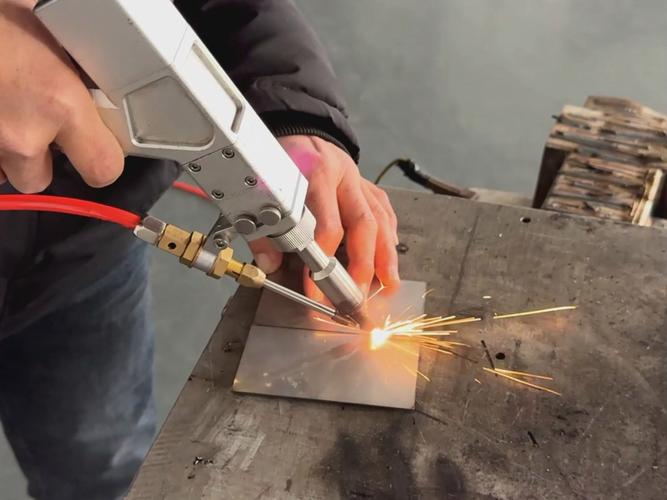

手持激光焊接机焊接铝板现场操作实拍 问：手持激光焊能焊多厚？日常维护麻烦吗？
答：目前主流1500W-3000W的手持焊，碳钢单面熔透极限6mm左右，不锈钢4mm，再厚就得开坡口或上大功率冷焊。维护方面，保护镜片是消耗品，焊100米左右就得擦拭或更换，否则飞溅粘上去会烧镜头。冷却水必须用去离子水，普通自来水很快会结垢堵塞水路。另外，送丝管驱动轮磨损贼快，建议每月校准一次，不然送丝不稳有你受的。

激光清洗：又快又干净，但得防着点

激光清洗：又快又干净，但得防着点

去年帮一家铝业公司处理模具残渣，传统打磨要两天，激光清洗四小时搞定，模具表面完好如新。这玩意儿脉冲可调，除漆、除锈、除油污，应用场景广。但有个致命弱点：操作不当会损伤基材。曾有个客户拿200瓦脉冲清洗机打铝合金薄板，参数没控好，表面直接打出一排凹坑，整批报废。所以功率、线宽、扫描速度得严抠，最好先做样片试打，确认无变色无微坑再上件。现在新能源电池极片清洗、飞机蒙皮除漆都用它，绿色环保，但工艺窗口窄，得细心调试。

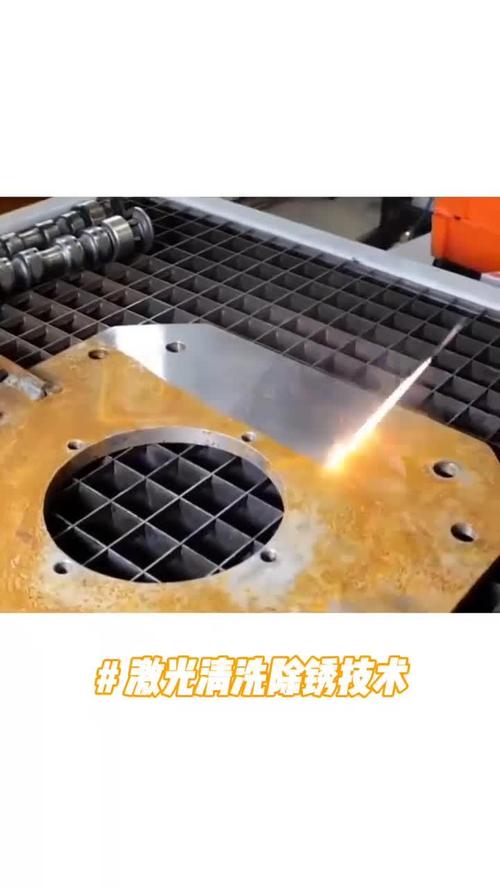

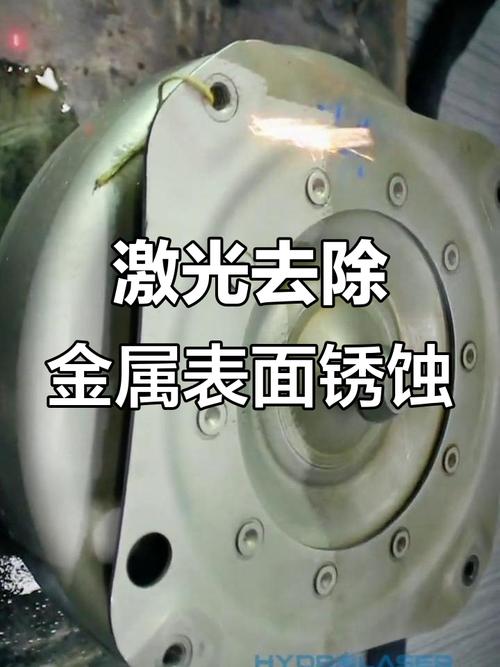

激光清洗去除金属表面氧化层前后对比效果 问：激光清洗是不是真的无损伤？
答：不是绝对无损伤。如果能量密度超过基材损伤阈值，照样烧。关键看脉冲宽度和峰值功率匹配，纳秒级脉冲适合精密去漆，毫秒级脉冲适合重锈。清洗前一定要检测基材反射率，高反材料要调低功率或加大光斑。千万别信“万能清洗”，不同材质得换工艺卡，不然等着被车间主任骂吧。

二十多年干下来，换过四代机器，报废的板材能铺满篮球场。激光加工这行，永远是人大于机。设备参数摆在那儿，但怎么用透，得靠手、眼和一堆废品堆出来的经验。别迷信进口，也别小瞧国产，适合自己活的，才是最好的。散会！
