说起来都是泪：一次变压器“假油位”引发的虚惊

上个月，车间那台6300kVA的主变，巡检时发现油枕油位计显示低位报警。当时当班的小刘吓得脸都白了——这要是真缺油，内部绝缘暴露，随时可能炸啊。立刻倒负荷、停电、做好安全措施，爬上去一查...你猜怎么着？油位计卡住了。原来是那个老式的磁铁式油位计，浮球连杆被油泥卡死，实际油位正常。白折腾了两小时，还差点被考核。这事儿让我想起，变压器上这种“软故障”最烦人，不处理怕出大事，处理了又常常虚惊。

变压器油枕油位计卡涩实物图

所以说，变压器的状态监测，真不是眼睛看看就行的。尤其是现在厂里用了不少十年以上的老变压器，内部绝缘老化、油泥堆积，各种稀奇古怪的问题都会冒出来。我干变电检修十几年了，踩过的坑比很多人吃过的盐还多。今天不扯理论，就聊聊实际中怎么跟这些“软故障”斗智斗勇。

油中溶解气体分析（DGA）：变压器体内的血液报告

很多人把变压器比喻成供电系统的心脏，那油就是血液。定期抽油样做色谱分析，是提前发现内部潜伏故障的不二法门。注意，我说的是“定期”，不是故障后再测。因为有些故障发展很慢，比如局部放电，早期根本没有明显现象，但油里已经产生了乙炔。对吧？等听到了“嘶嘶”声，十有八九已经烧蚀严重了。

这里有一个我亲身经历的案例： 有台110kV变压器，连续三个月的油样中总烃缓慢上升，但三比值法判断不出来。后来我们冒险做了在线局放监测，发现是高压套管末屏引线接触不良，导致局部放电。幸亏发现早，换个引线头几百块的事，如果发展成套管爆炸...那损失得上百万。

变压器油中溶解气体分析实验室检测

但是，DGA解读千万别死套标准。我见过有些同行，看见乙炔就慌，立马建议停运。结果吊芯检查啥也没。后来发现是分接开关的油渗漏进本体，而分接开关因为切换电弧产生微量乙炔。所以啊，要结合电气试验、历史趋势来判断。三比值法不是万能的，大卫三角形、立方体图示法，甚至最新的AI辅助诊断，都可以参考。但最终拍板的，还得是人脑。

在线监测：是真神器还是智商税？

在线监测：是真神器还是智商税？

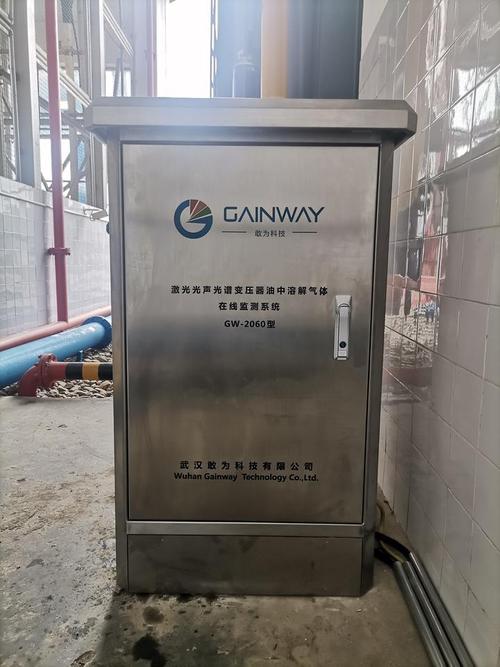

现在很多厂家推在线油色谱监测装置，装在变压器旁边，实时传数据到后台。听起来很美，一劳永逸。但实际用起来...我反正又爱又恨。好处是，它能捕捉到瞬间的故障气体增长，比如有次我们的220kV主变重瓦斯动作跳闸，事后查在线监测曲线，看到动作前半小时氢气突然飙升，这要是没在线装置，根本说不清楚原因，很可能就归为误动了。

但坑也不少。首先，在线装置本身需要维护。色谱柱、气泵、载气，哪个环节出问题就给你乱报数据。有一次半夜报警乙炔超注意值，值班员吓得直接打停机申请。结果第二天一查，传感器漂移了！校准后数据归零。血压都飙高了，真的。其次，环境温度变化也影响精度，夏天和冬天数据能差20%。所以我的经验是：在线监测作为趋势监控很好，但作为跳闸依据还得慎重，必须定期与离线实验室数据比对。

问：一台在线油色谱监测装置大概要多少钱？小厂值得装吗？

答： 进口品牌单套大概在30-50万，国产十几到二十万。对于关键供电的变压器，比如110kV及以上，或者带重要负荷的，装了确实能增强诊断信心。但对于末端配电变压器，一年可能也就取一次油样，投资回报率太低。建议根据设备重要程度和运行年限来评估，别盲目上。

别光盯着油，温度也是魔鬼

变压器的寿命实际上就是绝缘材料的寿命，而绝缘材料遵循6℃规则——温度每升高6℃，寿命减半。这是IRR的经典结论，但实际车间里，很多人对顶层油温、绕组热点温度不怎么上心。有一次我去一家化工厂，看见他们变压器散热片被粉尘糊得严严实实，油温表显示90多度，还在全负荷跑。问他们，说“一直这样啊，没跳过闸”。听得我头皮发麻。要知道，线圈热点温度可能比顶层油温高20-30℃，局部绝缘纸可能都碳化了。这种慢性自杀式的运行，说不定哪天就匝间短路。

现在新的变压器大多有光纤测温，可以直接测量绕组热点温度。但老变压器改造麻烦，可以通过热像仪定期扫描，及时发现散热器堵塞、接头过热等问题。💡建议每个季度对重点变压器进行一次红外成像。花小钱，防大灾。

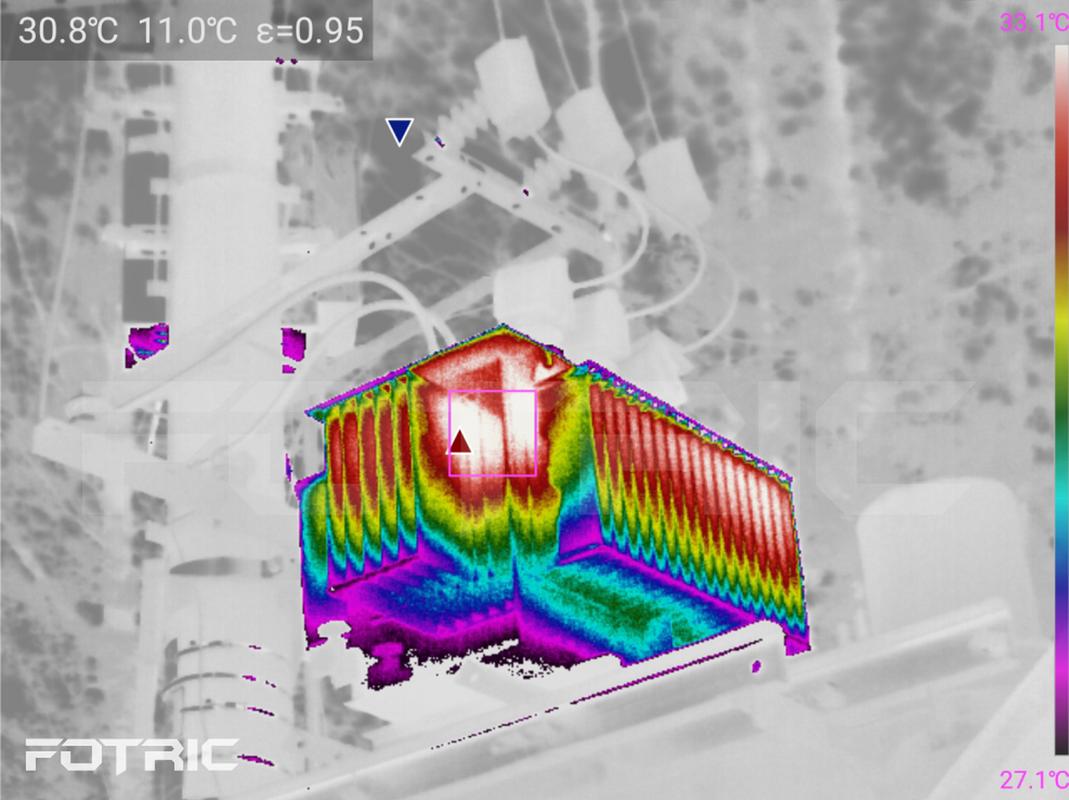

热像仪检测变压器散热片堵塞

问：变压器过负荷运行到底允许多长时间？

答： 这得看环境温度和起始负载。按标准，正常周期过负荷，对于自然油循环变压器，过负荷10%可以运行约2小时左右，但必须监视顶层油温不超过95℃。强油循环的变压器要更严格。但我的建议是：尽量别过负荷。除非万不得已，且做好了风险预案。别拿设备的寿命去赌。

最后说点掏心窝子的

最后说点掏心窝子的

变压器维护，看起来只是油、温度、声音这些常规检查，但真要弄透，还是需要经验积累。现在的运维模式越来越偏向状态检修，而不是定期检修。这就要求我们得学会看数据、挖趋势。另外，不要迷信厂家设定的报警阈值，那个通常是“一刀切”，得根据自己设备的历史数据动态调整。比如振动值，同样的负荷条件下，趋势比绝对值更关键。

说到振动，很多人忽略变压器本体机械状态。绕组松动、铁心夹件松动，初期也是反映在油中气体微量变化和振动值上。所以有条件的话，加上振动在线监测，配合电流、温度，构成一个多维度状态感知，比单一指标靠谱多了。

哎，不知不觉说了这么多。总之，变压器看似皮实，其实挺娇气。你对它用心，它就不给你掉链子。希望这些碎碎念能帮到一些同行。如果觉得有用，就点个赞，也欢迎在评论区吐槽你遇到过的变压器奇葩故事。
