干了快二十年机械，我最怕的不是什么高精尖的伺服电机出毛病，也不是PLC程序突然发疯。最怕的，是那根黑不溜秋、看起来毫不起眼的——皮带。 你信不信？就上周，一条产线停了整整四个钟头，原因查到最后，所有人都傻眼了：一根同步带齿跳了。就……跳了那么一下。造成的损失？少说十万。老板脸都绿了。说实话，这种事儿我见得太多，多到已经懒得吐槽了。 工业车间内磨损断裂的同步皮带特写

你到底用的是什么“皮带”？别张口就来

很多采购或者刚入行的工程师，一说买皮带，张口就是“给我来条三角带”。你要是问他什么型号、什么材质、什么齿形，他立马就懵了。✅一个残酷的现实是：工业上所谓的“皮带”，早就不是一个简单的橡胶圈了。它分得极其细，细到如果你选错一个参数，后果就是三天两头停机。 咱们先从最常见的聊起吧。三角带，也就是V带。便宜，耐操，安装方便，风机水泵上到处都是。但你别以为它没讲究——截面型号从Z、A、B、C到D、E，长度算错了，张紧轮根本调不过来！我见过最离谱的一次，一个新人把B型带硬塞进A型带轮槽里，结果没半天就磨秃了，粉末飘得到处都是。

同步带：高精度的“双刃剑”

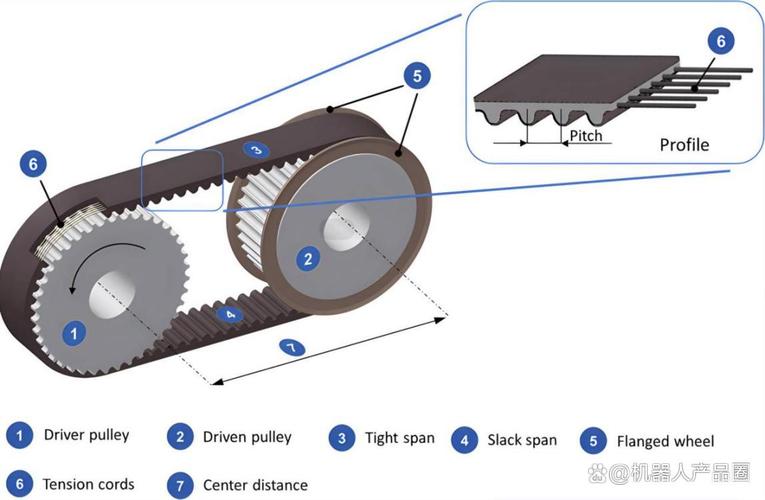

这几年伺服电机大行其道，同步带可以说是精密传动的命脉。梯形齿、圆弧齿、双面齿……随便一个自动化设备里面都能翻出好几根。它的好处是精度高、无滑差，但致命的就一点：怕冲击。❗瞬间过载？轻则跳齿，重则直接断带。而且，同步带轮也很关键，你要是贪便宜买了翻砂工艺的带轮，齿形不准，用不了一个月带齿就给你磨成斜坡。 工业自动化设备中的同步带与同步带轮传动系统 我现在的习惯是，重要的同步传动，至少用HTD圆弧齿带，材质一定要选氯丁橡胶加玻璃纤维线绳，最好带上尼龙齿面布——耐磨且降噪。还有就是张紧！张紧！张紧！重要的事情说三遍。装好之后，用手指按一下带子中部，挠度控制在跨距的1%到2%左右，这是多少老师傅口传心授的经验，手册上可不会写得这么直白。 问：我们厂的输送带老是跑偏，调了好几次都没用，是不是皮带质量不行？ 答：哎，一跑偏就怪皮带烂，皮带要能说话早骂人了。输送带跑偏90%是辊筒和机架的问题。你先用一根线拉一下，看看头尾辊筒是不是平行。然后看托辊转动灵不灵活。如果这些都没问题，最后再检查皮带接头是不是做得歪了。实在不行，装个自动纠偏器，几百块钱的事儿，别总想着换带子。不过——有些劣质输送带本身厚薄不均，那也跑偏没商量，所以源头采购别光图便宜。

材质这一块，水有多深？

聊皮带不谈材质，就是耍流氓。现在工业皮带材质太多了：天然橡胶、丁腈橡胶、聚氨酯（PU）、氯丁橡胶、硅胶……每一种都有自己的一亩三分地。比如食品行业，必须用白色PU或硅胶输送带，耐磨而且符合FDA标准。你要是给人家用普通黑色的橡胶带，等着停业整顿吧。 说个自己栽的坑。一次做一台高温烘道设备，里面用了普通氯丁橡胶同步带，心想耐温120度足够了吧？结果烘道局部温度冲到了140度，没两天皮带就软了，像泡泡糖一样拉得老长，传动彻底失效。后来换成凯夫拉线绳的硅胶同步带，贵是贵了好几倍，但再也没出过事。💡所以极端工况下，材质的钱一分都不能省。 还有一个被大多数人忽略的点——皮带的静态导电性。特别是电子厂或者有爆炸性粉尘的地方，一定要用抗静电皮带，否则静电放电引燃粉尘，那不是停产的问题，那是要命的灾难。选购的时候看有没有ISO 1813或者相关防静电认证。

维护？大多数人都在“无效保养”

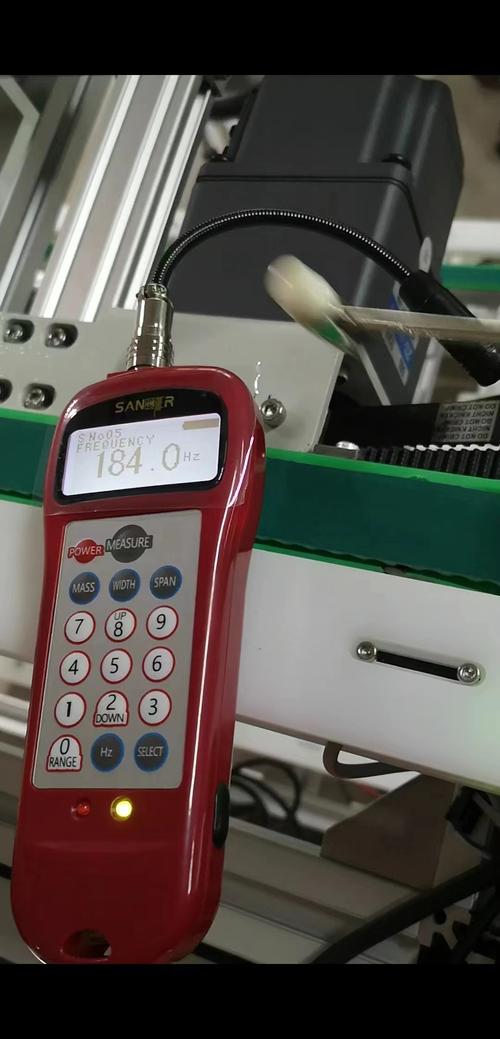

可能你觉得，不就是根皮带嘛，紧了加点油，松了截一段。兄弟，大错特错。橡胶皮带严禁接触油类！机油黄油沾上就是慢性死亡，会溶胀直到彻底报废。✅正确的维护是：定期检查磨损和裂纹，用专用测量仪测张紧力，清洁用温肥皂水或者专用清洁剂，千万别拿汽油柴油擦。 还有就是备件的存放。上皮带存放要避免阳光直射、别堆叠重压，最好挂在架子上，温度0到30度之间。我看见过有的厂子把上千块钱的同步带随便扔在车间角落里，被铲车碾了一轮子，表面没坏，内部线绳早伤了，一上机就断。 技术人员使用张紧力测量仪检查工业皮带 问：皮带传动和链条传动，到底该选哪个？感觉皮带老要换。 答：这是个经典的取舍问题。皮带传动的优点：安静、减震、免润滑、适合高速、成本低；缺点：怕高温、寿命不如链条、有弹性蠕变不适合极高精度。链条传动反之：刚性好、耐高温、寿命长，但噪音大、需润滑、成本高。现在其实有个不错的折中方案——聚氨酯钢线同步带，兼顾了精度和一定的耐冲击性，在一些中低负载机床进给系统里开始替代丝杆和链条了。具体选哪个，看你设备的速度、负载、环境。别再一根筋认死理了。 啰嗦了这么多，其实就想说一句话。皮带虽小，事关全局。下次你的产线再因为皮带故障停机的时候，别光骂厂家，想想当初选型是谁拍板的，维护是不是走形式。工业这一行，尊重每一个零件，它才会尊重你的效益。
