上周去一个老客户厂里，他指着刚喷涂完的工件就骂。说这批水性漆又出针孔了，调试半天稳不住。我凑近看，橘皮、流挂全来了。说实话，那一下我心里也窝火——明明实验室喷得完美，一到现场就翻车。这行就这样，折腾。可话说回来，水性涂料是真的不行？还是咱们压根没吃透它的脾气？

水性漆这潭水，比你想的深

现在环保压力大，各地都在推“油改水”。去年我经手的一个项目，河北某机械厂，被环保督查逼得三天两头停产。老板一咬牙，全线上水性。结果刚转一个月，返工率飙升30%，差点把质检部逼疯。原因？水性涂料对施工环境的温湿度太敏感，他们那个老车间，连个像样的恒温除湿都没有。一到阴雨天，水挥发不走，漆膜根本干不透。

水性工业涂料喷涂车间温湿度控制现场

但你能说水性漆不好吗？也不是。我们后来帮他们改造了喷房，加了红外预热，调整了闪干时间，配方里还补了高沸点成膜助剂。效果立竿见影——附着力、耐盐雾全达标，VOC排放直接砍掉70%以上。所以说，很多时候不是涂料不行，是工艺配套没跟上。

高固体分？粉末？别被概念忽悠瘸了

除了水性，现在市场上高固体分涂料、粉末涂料也炒得火。粉末是好，零VOC，可回收，但你得砸钱上喷粉线啊。中小厂哪投得起？我见过一个做农机配件的，硬上粉末，结果前处理不到位，涂层半年就起泡。白烧了几十万设备。

高固体分呢？听起来美——施工和传统溶剂型差不多，只是固含量高。但它的流变控制是个魔鬼。喷薄了露底，喷厚了流坠。而且普通喷枪雾化不开，颗粒粗得像砂纸。我们试过用双组分无气喷涂机，配专用混合器，才把效果调出来。

💡 选涂料不能光看环保账，得算综合成本：设备改造、能耗、次品率、培训... 都得往里搁。

问：水性漆的防锈真不如油性漆吗？

答：这是老观念了。早几年确实差一截，但现在很多水性环氧底漆，盐雾试验能到500小时以上，耐候性完全不输传统醇酸漆。前提是基材处理要到位——除油、除锈、磷化一步不能省。我去年给一个集装箱厂供的水性环氧富锌底漆，他们拿去打砂处理，盐雾直接干到800小时。反倒是油性漆，膜厚不匀的话，针孔多，腐蚀更快。所以别一棍子打死，关键看技术指标和施工规范。

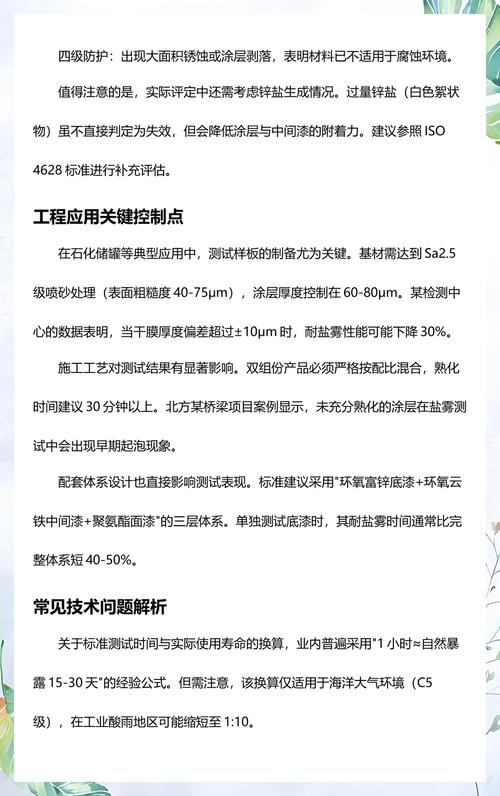

水性环氧富锌底漆盐雾测试样本对比

施工细节才是魔鬼

干这行越久，越觉得“三分漆，七分工”不是空话。就说最简单的调漆。有工人为了省事，直接把固化剂倒进整桶漆里搅，结果局部过量，漆膜脆得像玻璃。还有喷枪距离，老师傅随手摆，远一点近一点，干膜差几十微米。这些细节，再好的涂料也经不起糟蹋。

最近我们在推湿碰湿工艺，底漆面漆连续喷涂，省一道烘烤。但对涂料配方要求极高，层间附着力不好就整片脱落。配方里我们加了特殊附着力促进剂，才勉强过关。别小看这个，能省30%能耗。

问：中小厂改用水性漆，最低成本方案是什么？

答：别一上来就换设备。先评估现有喷房。如果通风OK，加个简易恒温除湿也就几万块。关键是换对涂料——选快干型水性丙烯酸或醇酸改性，闪干时间短，对温湿度容忍度高。喷枪换高流量低压力（HVLP），雾化好，省漆。我们帮一个家具厂这么改，投入不到十万，良品率从70%提到90%。当然，如果产品要出口或者盐雾要求高，那还得上双组分水性环氧，成本会高些，但比停线罚款强。

未来？我觉得它会颠覆涂装

聊点前瞻的。现在电泳涂料在汽车以外渗透很快，农机、工程机械都在用。因为它自动化程度高，膜厚均匀，防腐蚀能力强。但槽液管理是门槛，参数控制不好，缩孔、针孔一堆。还有自修复涂料，我前阵子看展，有款聚氨酯面漆，划痕能在60℃下自动愈合，虽然还贵得离谱，可一旦成本下来，对重防腐、3C产品将是革命。

另外，涂料数字化涂装也来了。用机器人配视觉系统，实时监测膜厚，反馈调整吐出量。这能大幅降低人为因素。有家下游厂商，上这套系统后，涂料损耗从25%降到8%，恐怖的数据。

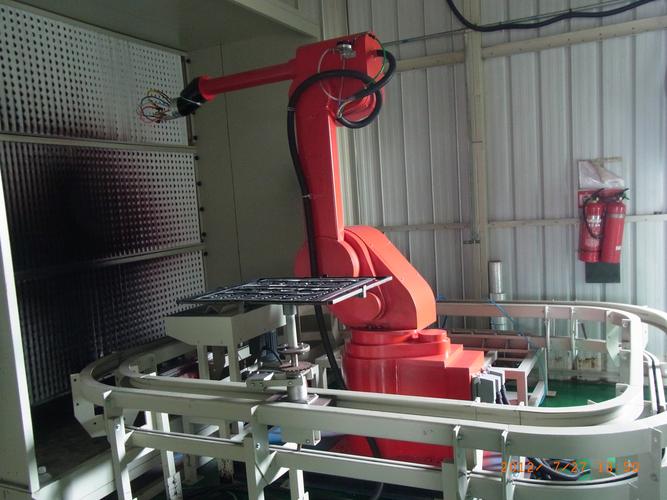

工业机器人智能喷涂涂料膜厚控制

说到底，涂料行业正经历一场深层洗牌。环保只是导火索，背后是效率和性能的硬仗。那种一个配方吃十年，啥都不管只管喷的日子，一去不返了。我们这些做技术服务的，天天泡现场，沾一身油漆味，但看到客户良率上去，能耗下来，哪怕再骂两句娘，心里也舒坦。

行了，啰嗦这么多。最后一句：无论选什么涂料，别省预处理的钱，别省培训的钱——这两样，是把好漆变成烂活的罪魁祸首。
