去年有个做汽车传感器的客户，拿了一批0.2mm厚的SUS301不锈钢冲压件，告诉我们装配线上总有一两个接触片翘过来，位置度超差0.05mm——别看这零点零五，对于弹片来说，就是接触不良和瞬间断路的区别。供应商测了模具，没问题；材料报告，达标；最后没办法，把整批货退回去重做，损失二十多万。后来怎么解决的？竟然只是因为成型后没有做充分的去应力退火，零件自己慢慢变形了。这事儿想起来就窝火。

很多人以为冲压件——尤其是精密冲压件——就是模具砸一下，材料听话地变成图纸上的形状。哪有这么简单。金属是活的，它有脾气，有记忆，你强行把它掰弯，它就时刻想着弹回去一点。再加上模具磨损、润滑波动、冲床精度，随便哪个变量飘一飘，成品率就见鬼去了。

模具精度：不是只要能冲出来就叫合格

模具这块，槽点实在太多。不少小厂拿快走丝割个模仁，间隙放个50μm，就开始量产。冲不了几万件，毛刺大到能刮伤手，然后反过来说“你这材料不行”。说实话，懂行的一听就知道是模具精度和材质的问题。现在好点的模具厂都用慢走丝，刃口留余量精细研磨，配合进口钨钢或者粉末高速钢，寿命能差出好几倍。但成本也摆在那里——一套精密级进模二三十万起步，老板觉得贵，操作工觉得反正我调调间隙也能用，结果就是无休止地修模、停机、抱怨。

冲压间隙 是灵魂。间隙太小，材料拉伤，模具崩角；间隙太大，断面撕裂，光亮带窄。每种材料、每档厚度都有个最佳区间，但实际现场谁能次次实测？都是凭经验。有次我拿了个0.8mm的紫铜件去试，供应商直接按钢的间隙做，冲出来全是铜粉，后来改成6%的厚度间隙，毛刺立刻小了八成。但这需要试验，需要数据——很多厂根本没有这个意识，图纸标个“按标准”就完事了。

问：为什么模具冲了几万次就产生很大的毛刺？是模具材料不好吗？

答：不一定全是材料的问题。首先得看冲裁间隙有没有通过优化确认，是不是因为刃口磨损导致间隙变大。通常精密冲压模具的刃口会镀钛或做TD处理，硬度上去后耐磨性提高很多。但如果冲压速度过高、润滑不当，或者模具冷却不足，再好的材料也扛不住。还有一个常被忽略的点：材料表面的氧化皮或者脏污也会加速刃口磨损，尤其在冲不锈钢的时候。所以遇到毛刺问题，别急着怪模具材料，先检查冲压油、冲速和材料清洁度，有时候一桶好油就能搞定。

材料回弹：永远在挑战你的耐心

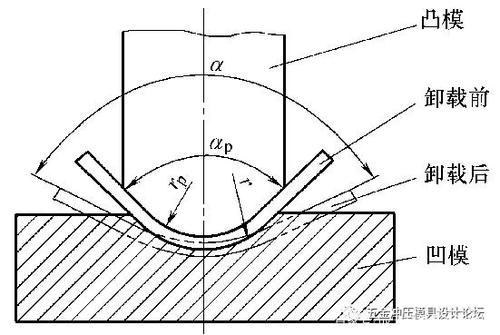

弯曲成型件的回弹，是冲压件领域永恒的痛点。尤其是高强度钢、钛合金之类，你给它折90度，它给你回弹个3-5度，再补偿进去也不一定准，因为不同批次材料的屈服强度有波动。仿真软件如AutoForm、Dynaform都用过，确实能模拟，但实际模具调试时，老师傅还是靠敲靠磨。有个做汽车座椅骨架的项目，S700MC的料，折弯角度图纸上标90，模具按回弹补偿做了个85度的模腔，结果第一批件出来88度都不到，全报废。后来发现是模具的闭合高度没调到位，加上压边力不够，材料在成型过程中就没到底。这种活，软件里跑不出来的，全凭现场经验。

所以现在很多精冲厂开始用伺服压力机，可以控制滑块运动曲线，在下死点保压一会儿，让材料充分变形、释放应力，回弹量能减小30%-50%。但投资大，不是谁都上得起。

问：设计的时候能不能通过优化形状来减少回弹？比如加筋？

答：没错，加加强筋是特别有效的被动手段。在弯曲区域或平面区域压几条半圆形凸筋，不仅增强了零件刚度，还能把回弹吃掉很多，因为筋位成型时产生拉伸，改变了应力分布。但要注意筋的形状和位置不能影响装配，有时候需要跟客户沟通调整。另一个主动手段是采用负回弹补偿，也就是模具角度做小，让回弹后刚好到目标角度。但补偿量得靠试模不断修正，尤其是轮廓复杂的零件，可能需要多次试模。所以，前期CAE分析加后期的经验修正，两者缺一不可。

去毛刺？很多厂可能根本没当回事

冲压件毛刺问题，说起来都懂，做起来全乱套。我见过有供应商靠滚筒打一打就当去毛刺了，结果把产品表面打出一堆麻点，平面度也毁了。还有些厂用磁力研磨，效率是不错，但细小孔里的毛刺根本去不掉。尤其是一些精密连接器用的端子，铜合金冲出来有微毛刺，一电镀就放大，导致插拔力不合格。真正解决问题的是在模具阶段。二次精切、微小间隙、负间隙等工艺都能抑制毛刺产生，而不是事后费劲去雕琢。不过代价是模具复杂度和成本飙升。

有一次去验厂，对方车间主任拍胸脯说“我们冲压件零毛刺”，我一摸样品，手指被划了道口子。啧啧。现在客户越来越挑，毛刺标准从0.1mm往0.03mm走，甚至要求“无触感毛刺”。这倒逼工艺进步，比如引入电解去毛刺，针对特定位置精确抛光，效果确实好，但设备百把万，还要处理废液。真是一分钱一分货呀。

话说回来，冲压件加工这行业，讲究的是细节累积。从模具设计、选材、工艺参数到后处理，环环相扣，一个细节松了，成品就拉垮。而且市场需求在变，新能源车的电池包冲压件、IC引线框架、医疗微型件，要求越来越高，越来越薄，越来越精密。不懂迭代的厂，早晚要被淘汰吧。
