干了6年注塑，最怕半夜接到电话——“王工，那套模具又出问题了，全是飞边！” 整个人瞬间清醒。说实话，注塑件这玩意儿，看似简单，塑料颗粒熔了射进去，冷却顶出，完事。对吧？真要这么想，那就等着报废品堆成山吧。 我记得刚入行那阵子，带我的师傅老周，叼着烟，瞄一眼刚打出来的样品，直接甩过来一句：“缩水了，保压不够。” 我盯着件看了半天——光滑滑的，哪缩了？后来拿卡尺一量，靠，尺寸小了一大截。视觉上根本看不出来，但那微妙的凹陷，在装配线上就是致命伤。 注塑件表面缩痕缺陷特写

缩水？不，那是收缩痕——材料在跟你较劲

注塑件最常见的缺陷，我敢说缩水排第一。它不是真的缩进去一块，而是材料冷却时体积收缩，表面被拉进去形成凹坑。尤其厚壁位置，冷却慢，外层先硬了，里层还软着呢，一收缩，表面就塌了。 我踩过的坑：一套ABS加玻纤的齿轮，齿根部总有缩痕。模温调了，射速改了，保压怼到天上去，还是不行。后来老周瞄了眼浇口——潜伏式浇口太小了，保压根本补不进去料。把浇口扩了0.5mm，瞬间解决。所以啊，别一看见缩水就傻调压力，先看看浇口是不是瓶颈。 还有个损招——模温局部调整。在缩痕对应的模具位置，稍微降低点温度，让那里先冷却，防止过度收缩。但降太多，又出熔接痕了… 注塑就是这样，调一个参数，可能带来两个新问题。

翘曲变形——模具设计的水有多深

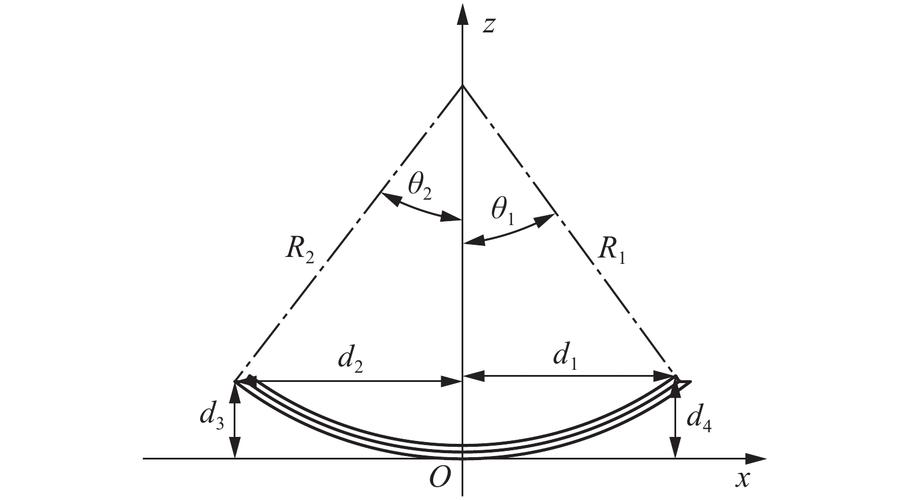

有一次客户投诉，说我们的壳体装在机器上，四个脚总有一个悬空。拿回来一测，平坦度超差，翘了0.3mm。老板当场炸了，拍桌子让我搞定。 翘曲，十有八九是应力没释放干净。 塑料分子像一群挤地铁的人，被强行塞进模腔，完事儿了还不让走，硬生生冻在那儿。你说它能不变形吗？ 注塑件翘曲变形测量示意图 我开始折腾：加长冷却时间——没用，反而周期变长，成本飙升。改模温——东边高了西边低，反而翘得更厉害。最后被逼得没招，上了模流分析软件，才发现筋位厚度和主壁厚差太多，冷却速率不一致。 这里说个点：模流分析不是摆设。现在软件都能做翘曲预测了，提前看变形趋势，比事后瞎猜强得多。我们后来把筋位减薄，加了导流槽，变形量直接降到0.05mm以内。不过话又说回来，软件再神，也架不住材料批次波动。 同一款料，不同厂家，收缩率能差出千分之几，所以进料检验别偷懒。 问：为什么我的注塑件尺寸老是不稳定？今天ok，明天就偏大？ 答：这问题我太熟了。八成是材料含水率在搞鬼。塑料粒子放久了吸潮，水分一多，熔体粘度就变，充填行为完全不同。还有回料比例——老板为了省钱，偷偷把浇口料往里掺，比例一波动，收缩率就乱套。另一个是模温控制，别信机器显示的温度，拿测温仪实测模腔表面。我就碰到过温控表显80度，实际模腔局部只有60度，因为冷却水路堵了半截，水垢惹的祸。 问：怎么快速判断调机方向？每次试模都像没头苍蝇。 答：跑个缺料短射！射胶时间分段设定，从短到长，拿到连续几个不同填充程度的样品。观察熔体流动模式：先填充哪里？最后填充哪里？哪里困气？这比什么“科学试模法”都直接。然后看浇口周围有没有放射纹，那是喷射导致，说明射速太快或浇口设计不合理。记住，先搞定填充模式，再谈保压和冷却。 别一上来就调保压参数。

熔接痕：不只是外观问题

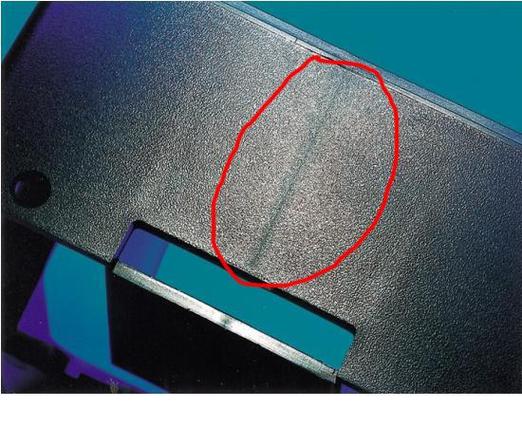

看到表面一道细细的线，可能觉得没啥，打磨一下完事。但熔接痕是强度杀手，尤其在受力件上。我有个血淋淋的教训：汽车内饰的卡扣，因为熔接痕位置在根部，装配时一掰就断，批量退货。 熔接痕是两股料流交汇时温度不够高，分子链没融合好。怎么处理？提模温、增射速，让料流前端别凉太快。或者动模具——改变浇口位置，把熔接痕赶到非受力区。但我们那套模，客户不让动浇口，说外观面不能有进胶点。最后妥协：在熔接痕区域加了个排气镶件，提高料流汇合温度，算勉强解决。 注塑件熔接痕显微镜放大图 写到这里，吐个槽。 很多非专业的人觉得注塑就是按键工，把参数输进去就完事儿。可他们不知道，一套模具寿命几百万模次，钢材会磨损，顶针会歪，分型面会塌。你刚调好的参数，过俩月又得重来。所以我现在养成了记录习惯——每班记录模具的“状态点检”：分型面有无飞边，顶针动作顺畅度，热流道温控是否稳定。这些小数据，比什么大道理都管用。 最近有个新动向：不少厂开始用MES系统对接注塑机了，每模的重量、周期都实时监控，一有偏差就报警。智能是智能，但我总觉得，机器永远替不了人的手感——那种对着产品灯箱看纹路，拿指甲抠一下毛刺的直觉，才是注塑件质量的底线。 最后，还是那句话：做注塑，别怕出问题，怕的是不知道问题出在哪。今天写这么多，就当给当年的自己提个醒吧。
