干了20年压铸，最怕听到的一句话就是——“这批活儿有气孔”。真的，一听到这个，脑袋嗡嗡的。气孔，又是气孔。

很多同行可能觉得，现在都什么年代了，真空压铸满地都是，模具设计也越做越精细，气孔问题不早该翻篇了吗？没那么简单。

气孔到底从哪里来？

别跟我扯那些教科书上的成因图。理论谁都懂——高速充型卷气、涂料挥发、铝液含氢……但现实呢？压铸车间里，环境嘈杂、节奏飞快，给汤温度高个10度、压射速度参数动一格、模具冷却水堵了一路，气孔就来了。

压铸件气孔缺陷截面显微图

去年我们给新能源车企做电机壳，一开始试模，产品气密性死活过不去。探伤一看，壁厚过渡区密密麻麻的弥散气孔。模具工程师第一反应：加排气槽。加了，没用。后来发现，问题出在料缸里的冲头润滑油过量——高温下瞬间气化，气体就这么硬生生被“关”进铝液里了。说实话，这种破事儿，FMEA里根本不会写。

所以你看，气孔这事儿，它就不是一个单纯的工艺问题。它是一个系统问题。对吧？有时候是人的问题，有时候是设备抽了风，有时候……真的是运气。

“真空”两个字，喊了多少年了

我入行的时候，真空压铸还是个稀罕物。现在呢？稍微有点要求的件，都得上真空。但真空阀好用吗？❗️ 那个堵塞率，简直要命。经常是一锅铝汤打完，阀芯积碳，真空度直接掉一半。工人嫌麻烦，干脆把真空关了。劣币驱逐良币。

不过话说回来，模具设计上的进步倒是实实在在的。现在都用上三级排气块、波浪形排气道，有些模具厂直接在滑块上做抽真空通道。但设计归设计，现场调试才是最要命的。——压铸界有句黑话：“模具是死的，参数是活的，人是神经病。”

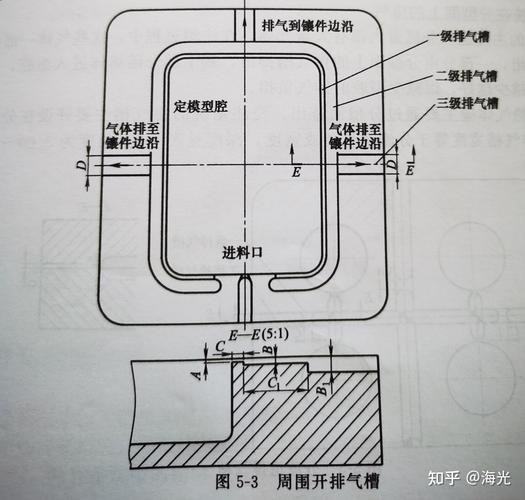

真空压铸模具排气系统结构特写

举个例子，有个兄弟厂，做变速箱壳体，锁模力2000吨的机。为了赶产量，把低速压射时间从0.3秒压缩到0.2秒，结果呢？卷气厉害，气孔率从5%飙到15%。产量是上去了，废品率也上去了，最后算下来还亏钱。老板还纳闷：怎么越干越赔？

QA环节：专治各种“不明白”

QA环节：专治各种“不明白”

问：压铸件气孔和缩孔，怎么快速区分？

答：这俩家伙经常伴生，但看断面能猜个八九。气孔壁是光滑的，圆圆润润，像被人吹过一样；缩孔就不一样，形状不规则，孔壁像树枝，有撕裂感。还有就是——气孔多半在皮下或者离浇口远的地方，缩孔爱藏在壁厚中心。处理思路截然不同：气孔得从排气、除气下手，缩孔得改浇口或加冷却。别搞混了，搞混了修模方向就错，白花钱。

问：都说半固态压铸能根治气孔，到底靠不靠谱？

答：靠……谱个七八成吧。半固态确实牛，料浆是半固半液，充型平稳得像倒蜂蜜，几乎不卷气。但是！设备投入高，模具寿命短，而且能做半固态的合金有限，目前还是铝硅系为主。另外，工艺控制难度大，温区窄得离谱。我见过一个厂，花了半年才把浆料温度控制在±2℃。你要是给普通结构件上这个，杀鸡用牛刀；但高压油道、制动系统这种要求绝对气密性的，值。

未来？还是得回到基本功

未来？还是得回到基本功

现在行业热闹得很，什么数字化压铸、AI调参……但说实话，💡 我们最缺的，可能不是这些花活儿。去年参观一家德国老厂，人家还在用八十年代的布勒机，但废品率不到1%。为什么？因为人家把熔炼除气、模具温度场控制、涂料喷涂这些最基础的事，做到了极致。

别一上来就指望一套真空阀解决所有问题。老老实实测一下铝液的密度当量，检查下冲头冷却水的流量，把喷涂时间和雾化效果调均匀……这些事不难，就是枯燥，没人愿意天天盯。但压铸嘛，说到底，就是细节里的魔鬼。

对了，最近试了一种新型涂层，可以降低模具与铝液间的摩擦热，减少涂料用量。效果挺惊喜，气孔率肉眼可见下降。下次专门写一篇聊聊这个。
